9.1. Prípojka podtlaku
(Obr. 7, Obr. 8)
Odsávací agregát je vybavený hadicami pre sanie a výtlak. Hadice pripojené na vstup/výstup odsávacieho
agregátu sú vedené pri zadnej stene skrinky do jej spodnej časti. Hadice odsávacieho agregátu je možné
pripojiť do potrubia v podlahe alebo vyviesť cez zadný otvor skrinky (9). Saciu hadicu pripojiť na potrubie ku
spotrebiču a výtlačnú hadicu pripojiť na potrubie vyvedené mimo pracovný priestor obsluhy. V prípade
potreby zníženia hlučnosti prechádzajúceho vzduchu hadicou je možné na výstup odsávačky pripojiť tlmič
hluku (viď. Kap.6 dodatkové vybavenie). Ak je nutné vyviesť výstup vzduchu z odsávačky do interiéru je
potrebné na odsávačku pripojiť tlmič hluku s bakteriologický filtrom.

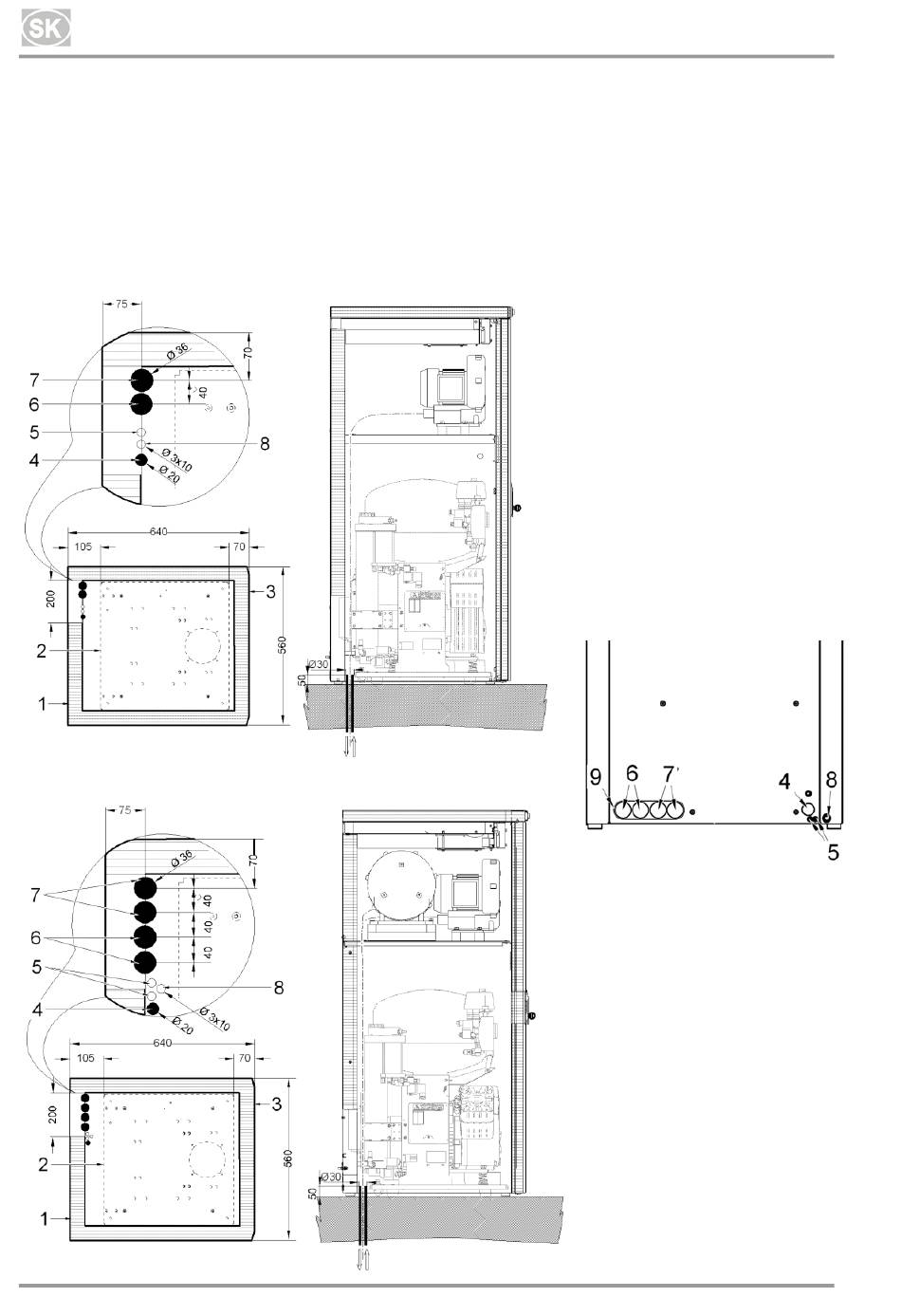

Obr. 7 - Inštalácia DUO, DUO 2V (rozvody v podlahe)
Obr. 8 - Inštalácia DUO 2 (rozvody v podlahe)
NP-DUO-4_11-2015-MD - 12 -
1 - Obrys skrinky
2 - Obrys základne
3 - Predná časť - dvere
4 - Prípojka tlakového vzduchu
G3/8"
5 - Prívod ovládania odsávačky
2Ax0.75
6 - Sanie odsávačky
7 - Výtlak odsávačky
8 - Prívod napájacieho napätia
230V/50(60)Hz, 3Gx1.5
- všetky rozmery sú v milimetroch
- vzdialenosť zadnej steny výrobku
od prekážky - steny min. 100mm
(Pripojenie cez otvor v
zadnej časti skrinky)
1 - Obrys skrinky
2 - Obrys základne
3 - Predná časť - dvere
4 - Prípojka tlakového vzduchu
G3/8"
5 - Prívod ovládacieho napätia
odsávačky 2Ax0.75
6 - Sanie + výtlak 1. odsávačky
7 - Sanie + výtlak 2. odsávačky
(DUO 2)
8 - Prívod napájacieho napätia
230V/50(60)Hz
3Gx1.5
- všetky rozmery sú v milimetroch
- vzdialenosť od steny
min.100mm
