DUO
Dentální kompresor s odsávačkou DUO, DUO 2, DUO 2V (Obr. 4, Obr. 5)
Výrobek po vybalení z obalu postavte základnou na podlahu místnosti, sejměte všechny obalové materiály a
odstraňte fixační díly (X,Y) - detail A. Na skříňku kompresoru osaďte stěnový doraz (28), 2 ks v zadní vrchní
části skříňky a umístěte skříňku na požadované místo. Dorazy zajišťují dostatečnou vzdálenost skříňky od
stěny pro důkladnou ventilaci. Otevřete dveře na skříňce pomocí přiloženého klíče. V případě potřeby dveře
demontujte zatažením čepu dveřního pantu (32). Zařízení zapojte přes předem připravené rozvody v
podlaze podle instalačního plánu nebo přes otvory v zadní části skříňky (kap. 9.1). Připojte kabel ovládání
odsávačky 24 V AC/DC ze soupravy (kap. 9.2). Sejměte spojovací výztuhu (27) v přední části skříňky.
Tlakovou hadici prostrčte skrz otvor ve skříňce a vhodným způsobem připojte ke spotřebiči (kap. 9.3).
Kompresor uchopte za madlo a pomocí vestavěných koleček (33) osaďte do skříňky tak, aby přední část
základny byly vzdálená cca 20 mm od spojovací výztuhy (27). Hadičku manometru (30) skříňky osaďte do
rychlospojky na kompresoru, osaďte zpět spojovací výztuhu (27) a připojte výstupní tlakovou hadici ke
kompresoru. Volnou hadičku (40) manometru (30) zasuňte do příchytek umístěných v rohu skříňky pod
molitanem. Kabel elektrického přívodu (39) kompresoru zasuňte do zásuvky (34) na skříňce a volný kabel
zasuňte do příchytky (38). Pootočením rektifikačních šroubů (6) nastavíme správnou polohu dveří vůči rámu
skříňky. Při zavření dveří musí kolík (20) na dveřích lehce zapadnout do otvoru v rámu skříňky. Zavřete
dveře skříňky a zámek (26) řádně uzamkněte. Zapojte zástrčku síťového napájení do síťové zásuvky.
Je zakázáno nechávat klíč v zámku! Je třeba jej uschovat před nepoučenými osobami!
Dentální kompresor s odsávačkou DUO, DUO 2/M, DUO 2V/M (Obr. 4, Obr. 5)
Výrobek po vybalení z obalu postavte základnou na podlahu místnosti, sejměte všechny obalové materiály a
odstraňte fixační díly (X,Y) - detail A. Kompresor umístěte do skříňky stejně jako v předchozím odstavci.
Před osazením kompresoru do skříňky je nutné prostrčit hadičku pro odvod kondenzátu skrz otvor ve skříňce
(24) a připojit k nádobě (22). Magnetický držák (31) s nádobou (22) pro zachycení kondenzátu ze sušiče je
možné osadit po bocích skříňky, resp. zepředu na dvířkách. Při osazení držáku s nádobou na boku skříňky
je třeba počítat s prostorem minimálně 11 cm mezi skříňkou a nábytkem. Nedodržení této minimální
vzdálenosti může vést k problémům při manipulaci s nádobou.
Nádoba musí být vždy osazená tak, aby byla u podlahy, jinak hrozí poškození sušiče!

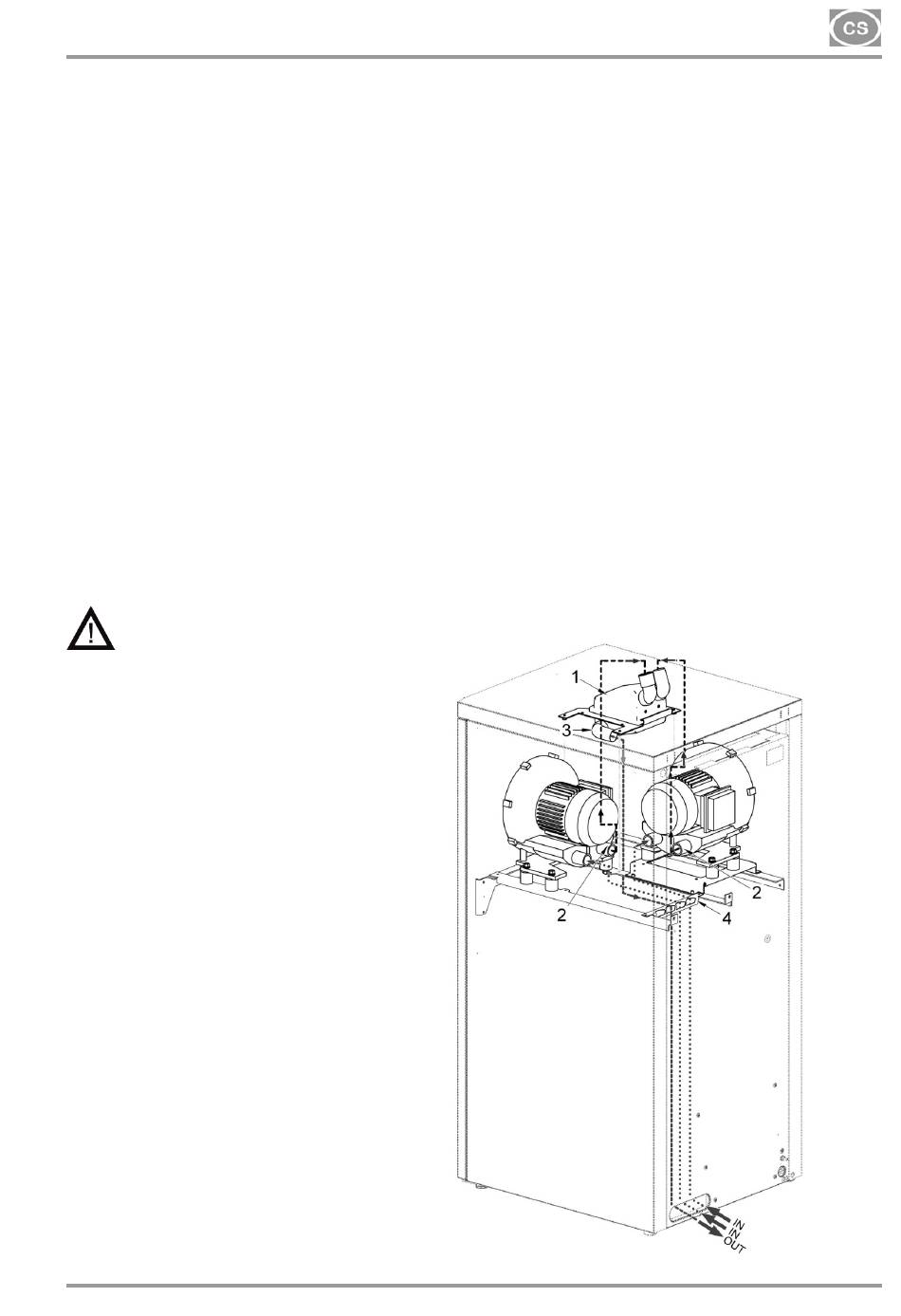

Tlumič hluku do skříňky DUO, DUO 2 (Obr. 6)
Uchyťte tlumič (1) k základně odsávačky
pomocí 4 šroubů M5 a podložek. Přepojte
výstup (2) z odsávačky s tlumičem pomocí
dodaných hadic ø30 – 400 mm. Výstup (3) z
tlumiče přepojte s původní hadicí výstupu z
odsávačky. Hadice provlečte přes příchytky
(4).
Obr. 6
