Schéma De Couplage - EKOM DUO 2V Anleitung Zur Installation, Bedienung Und Wartung

B
C

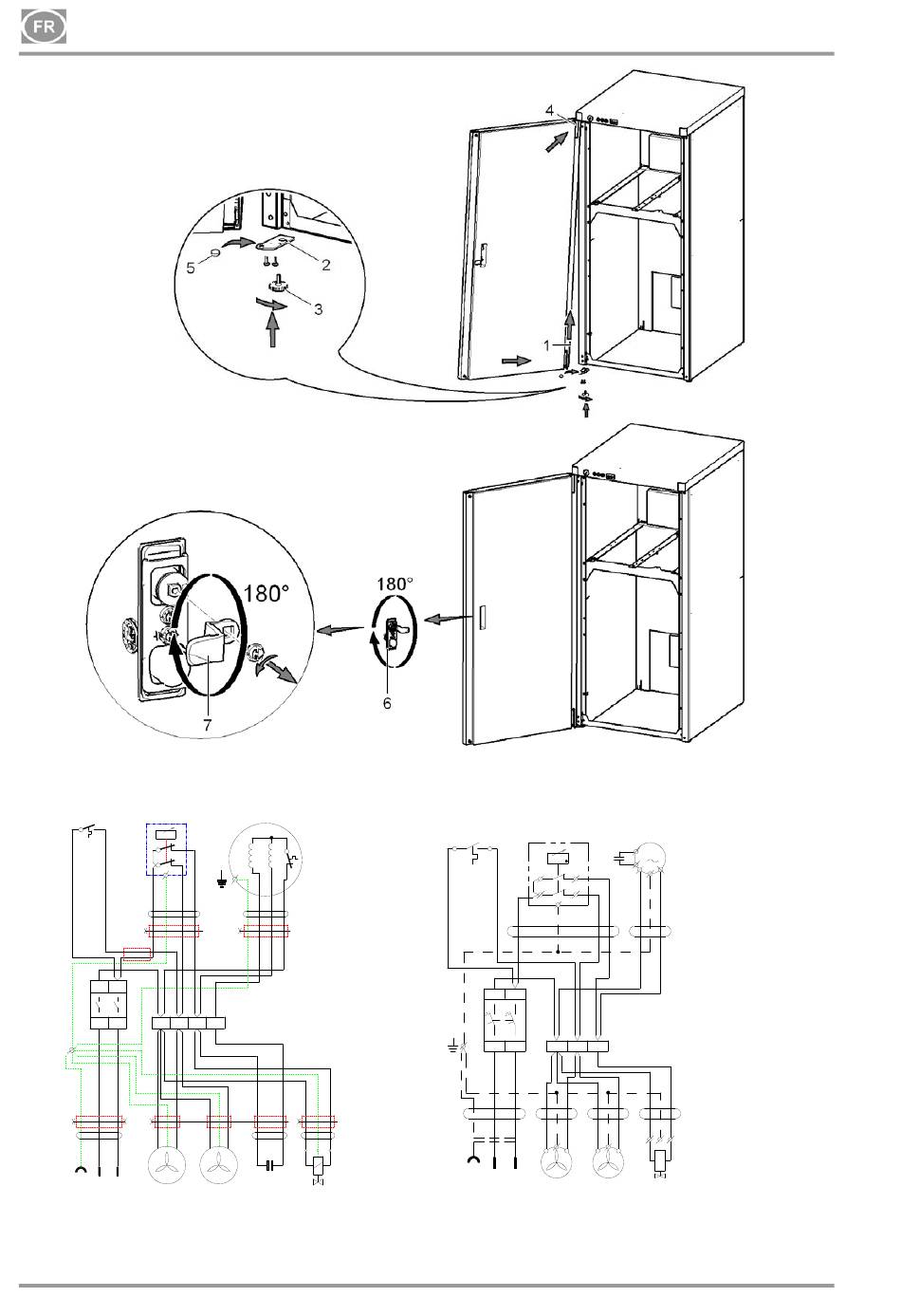

10. SCHÉMA DE COUPLAGE
1/N/PE ~ 230 V 50..60 Hz
1/N/PE ~ 230V 50Hz
ÉQUIPEMENT ÉLECTRIQUE DE 1ère CAT
ELEKTRICKÝ PREDMET TR. I
TYPE B
TYP B
ST
SP
p >
40°C
FA
N 2
U 1
PE N U EV1
DK50 PLUS, DK50 PLUS/M*
M1 Moteur du compresseur
ST1 Contacteur thermique
EV1 Ventilateur du compresseur
EV2 Ventilateur du sécheur
NP-DUO-4_11-2015-MD
M
Z1 U1
150°C
Z2 U2
PE 2 1 3
3 4 X1
C
B
YV1
EV2*
X1 Terminal
SP Pressostat
YV1 Soupape solenoid du compresseur
FA Disjoncteur
1/N/PE ~ 230 V 50..60 Hz
1/N/PE ~ 230 V 50..60 Hz
ÉQUIPEMENT ÉLECTRIQUE DE 1ère CAT
ELEKTRICKÝ PREDMET TR. I
TYPE B
TYP B
ST1
40°C
FA
U
N
PE N U
DK50 2V, DK50 2V/M*
- 102 -
SP M1
M
p >
1
C
B1
X1
2
1 3
EV1 EV2*
YV1
Cb Condensateur
DUO
11/2015
