Глушитель шума в шкафчике DUO, DUO2

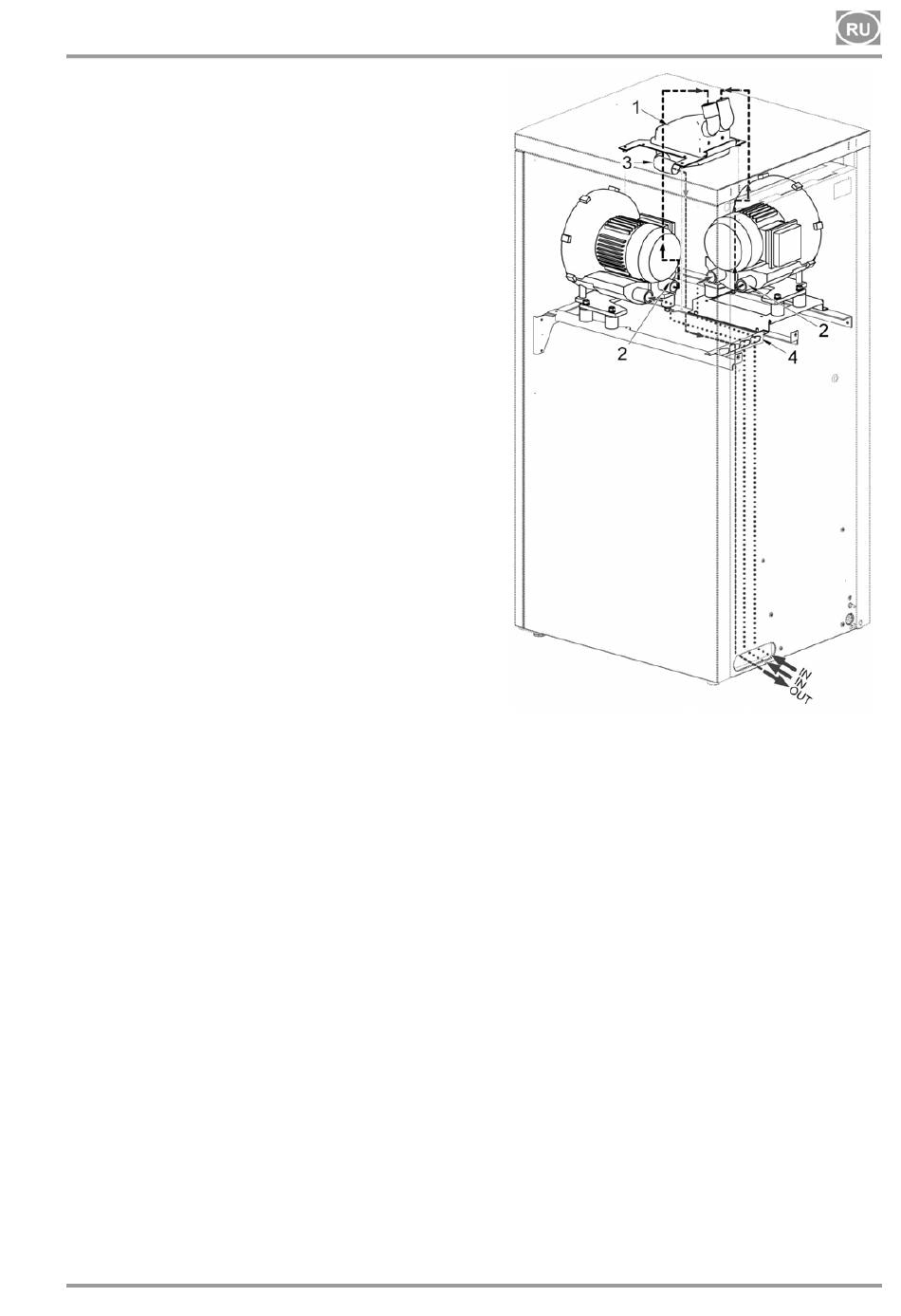

(рис.6)
Прикрепить глушитель (1) к основанию
отсасывающего устройства с помощью 4
винтов M5 и шайб. Соединить выход (2) из
отсасывающего устройства с глушителем с
помощью полученных шлангов ø30 – 400 мм.
Выход (3) из глушителя соединить с
первоначальным шлангом на выходе из
отсасывающего устройства. Шланги продеть
через зажимы (4).
Рис.6
9.1. Соединительный элемент частичного вакуума
(Рис.7, Рис.8)
Отсасывающий агрегат оснащен шлангами для всасывания и подачи. Шланги, подсоединенные к
входу/ выходу отсасывающего агрегата, проведены при задней стенке шкафчика к его нижней части.
Шланги отсасывающего агрегата можно подсоединить к трубопроводу в полу или вывести через
заднее отверстие шкафчика (9). Всасывающий шланг подсоедините к трубопроводу электроприбора,
а шланг подачи подсоедините к трубопроводу, находящемуся вне рабочего помещения
обслуживающего персонала. В случае необходимости понижения уровня шума воздуха, проходящего
через шланг, можно к выходу отсасывающего устройства подсоединить глушитель шума (см. гл.6
„Дополнительное оснащение"). Если необходимо вывести выход воздуха из отсасывающего
устройства во внутреннее помещение, необходимо подсоединить к отсасывающему устройству
глушитель шума с бактериологическим фильтром.
