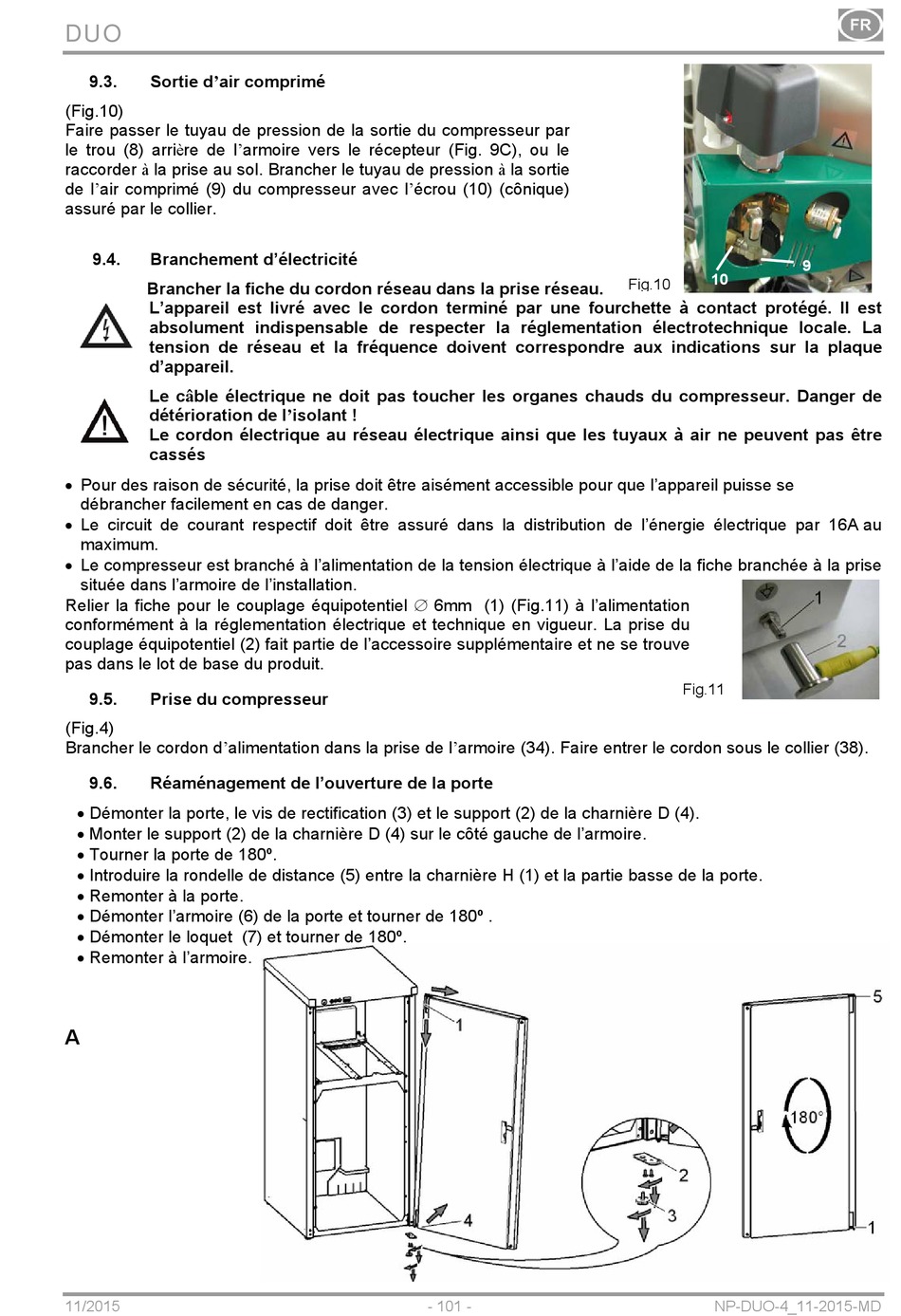

EKOM DUO 2V Anleitung Zur Installation, Bedienung Und Wartung Seite 103

DUO
9.3. Sortie d'air comprimé
(Fig.10)
Faire passer le tuyau de pression de la sortie du compresseur par
le trou (8) arrière de l'armoire vers le récepteur (Fig. 9C), ou le
raccorder à la prise au sol. Brancher le tuyau de pression à la sortie
de l'air comprimé (9) du compresseur avec l'écrou (10) (cônique)
assuré par le collier.
9.4. Branchement d'électricité
Brancher la fiche du cordon réseau dans la prise réseau.
L'appareil est livré avec le cordon terminé par une fourchette à contact protégé. Il est
absolument indispensable de respecter la réglementation électrotechnique locale. La
tension de réseau et la fréquence doivent correspondre aux indications sur la plaque
d'appareil.
Le câble électrique ne doit pas toucher les organes chauds du compresseur. Danger de
détérioration de l'isolant !
Le cordon électrique au réseau électrique ainsi que les tuyaux à air ne peuvent pas être
cassés
 Pour des raison de sécurité, la prise doit être aisément accessible pour que l'appareil puisse se
débrancher facilement en cas de danger.
 Le circuit de courant respectif doit être assuré dans la distribution de l'énergie électrique par 16A au
maximum.
 Le compresseur est branché à l'alimentation de la tension électrique à l'aide de la fiche branchée à la prise
située dans l'armoire de l'installation.
Relier la fiche pour le couplage équipotentiel  6mm (1) (Fig.11) à l'alimentation
conformément à la réglementation électrique et technique en vigueur. La prise du
couplage équipotentiel (2) fait partie de l'accessoire supplémentaire et ne se trouve
pas dans le lot de base du produit.
9.5. Prise du compresseur
(Fig.4)
Brancher le cordon d'alimentation dans la prise de l'armoire (34). Faire entrer le cordon sous le collier (38).
9.6. Réaménagement de l'ouverture de la porte
 Démonter la porte, le vis de rectification (3) et le support (2) de la charnière D (4).
 Monter le support (2) de la charnière D (4) sur le côté gauche de l'armoire.
 Tourner la porte de 180º.
 Introduire la rondelle de distance (5) entre la charnière H (1) et la partie basse de la porte.
 Remonter à la porte.
 Démonter l'armoire (6) de la porte et tourner de 180º .
 Démonter le loquet (7) et tourner de 180º.
 Remonter à l'armoire.
A
11/2015 - 101 -
10
Fig.10
Fig.11
NP-DUO-4_11-2015-MD
9
