DK50
DK50 PLUS

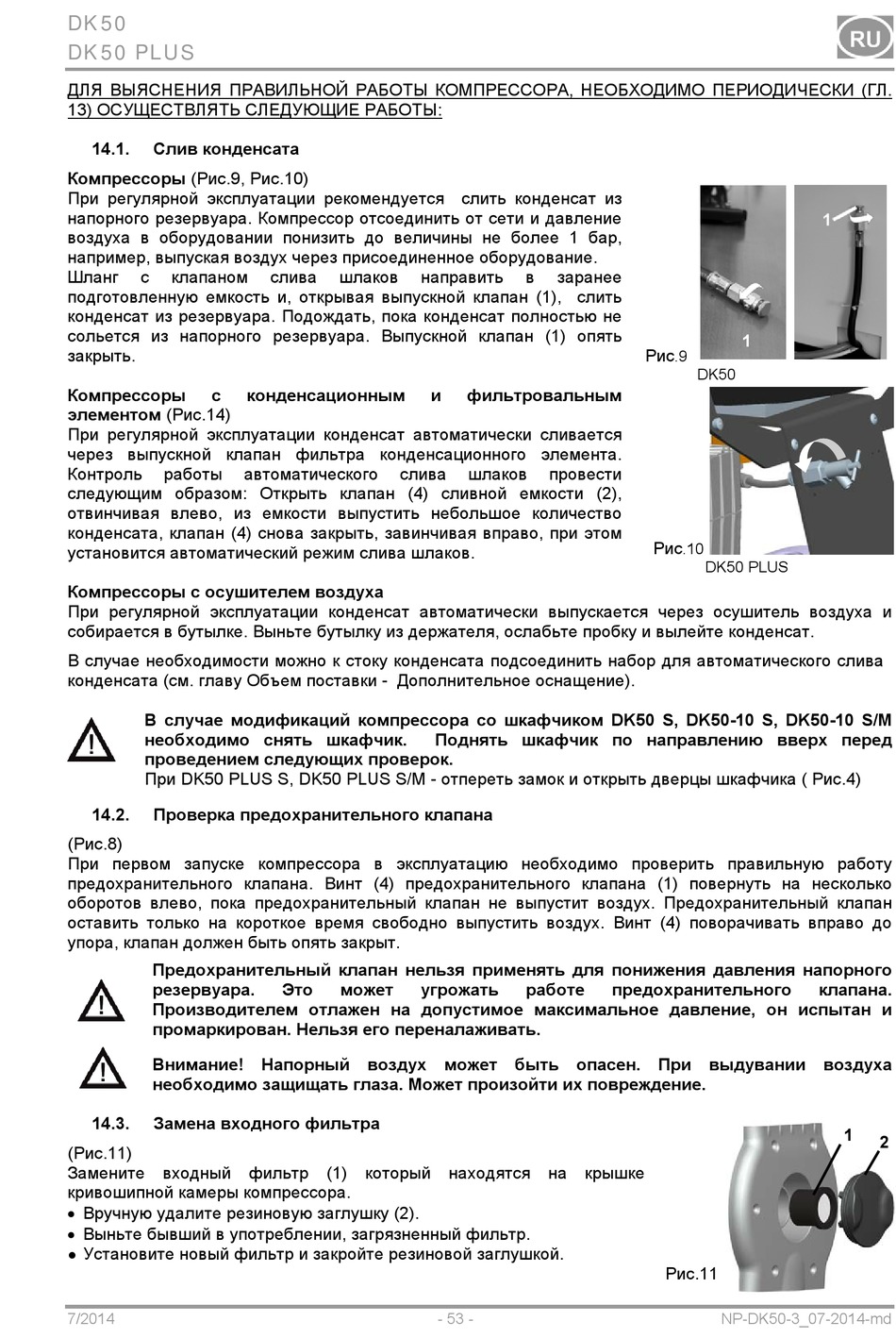

ДЛЯ ВЫЯСНЕНИЯ ПРАВИЛЬНОЙ РАБОТЫ КОМПРЕССОРА, НЕОБХОДИМО ПЕРИОДИЧЕСКИ (ГЛ.
13) ОСУЩЕСТВЛЯТЬ СЛЕДУЮЩИЕ РАБОТЫ:
14.1. Слив конденсата
Компрессоры (Рис.9, Рис.10)
При регулярной эксплуатации рекомендуется слить конденсат из
напорного резервуара. Компрессор отсоединить от сети и давление
воздуха в оборудовании понизить до величины не более 1 бар,
например, выпуская воздух через присоединенное оборудование.
Шланг с клапаном
подготовленную емкость и, открывая выпускной клапан (1), слить
конденсат из резервуара. Подождать, пока конденсат полностью не
сольется из напорного резервуара. Выпускной клапан (1) опять
закрыть.
Компрессоры с
элементом (Рис.14)
При регулярной эксплуатации конденсат автоматически сливается
через выпускной клапан фильтра конденсационного элемента.
Контроль работы
следующим образом: Открыть клапан (4) сливной емкости (2),
отвинчивая влево, из емкости выпустить небольшое количество
конденсата, клапан (4) снова закрыть, завинчивая вправо, при этом
установится автоматический режим слива шлаков.
Компрессоры с осушителем воздуха
При регулярной эксплуатации конденсат автоматически выпускается через осушитель воздуха и
собирается в бутылке. Выньте бутылку из держателя, ослабьте пробку и вылейте конденсат.
В случае необходимости можно к стоку конденсата подсоединить набор для автоматического слива
конденсата (см. главу Объем поставки - Дополнительное оснащение).
В случае модификаций компрессора со шкафчиком DK50 S, DK50-10 S, DK50-10 S/M
необходимо снять шкафчик.
проведением следующих проверок.
При DK50 PLUS S, DK50 PLUS S/M - отпереть замок и oткрыть дверцы шкафчикa ( Рис.4)
14.2. Проверка предохранительного клапана
(Рис.8)
При первом запуске компрессора в эксплуатацию необходимо проверить правильную работу
предохранительного клапана. Винт (4) предохранительного клапана (1) повернуть на несколько
оборотов влево, пока предохранительный клапан не выпустит воздух. Предохранительный клапан
оставить только на короткое время свободно выпустить воздух. Винт (4) поворачивать вправо до
упора, клапан должен быть опять закрыт.
Предохранительный клапан нельзя применять для понижения давления напорного
резервуара.
Производителем отлажен на допустимое максимальное давление, он испытан и
промаркирован. Нельзя его переналаживать.
Внимание! Напорный воздух может быть опасен. При выдувании воздуха
необходимо защищать глаза. Может произойти их повреждение.
14.3. Замена входного фильтра
(Рис.11)
Замените входный фильтр (1) который находятся на крышке
кривошипной камеры компрессора.
 Вручную удалите резиновую заглушку (2).
 Выньте бывший в употреблении, загрязненный фильтр.
Установите новый фильтр и закройте резиновой заглушкой.
●
7/2014
слива шлаков
конденсационным
автоматического слива
Это может
направить в заранее
и фильтровальным
шлаков провести
Поднять шкафчик по направлению вверх перед
угрожать работе
- 53 -
1
Рис
.9
DK50
Рис
.10
DK50 PLUS
предохранительного
Рис.11
NP-DK50-3_07-2014-md
клапана.
1
2
