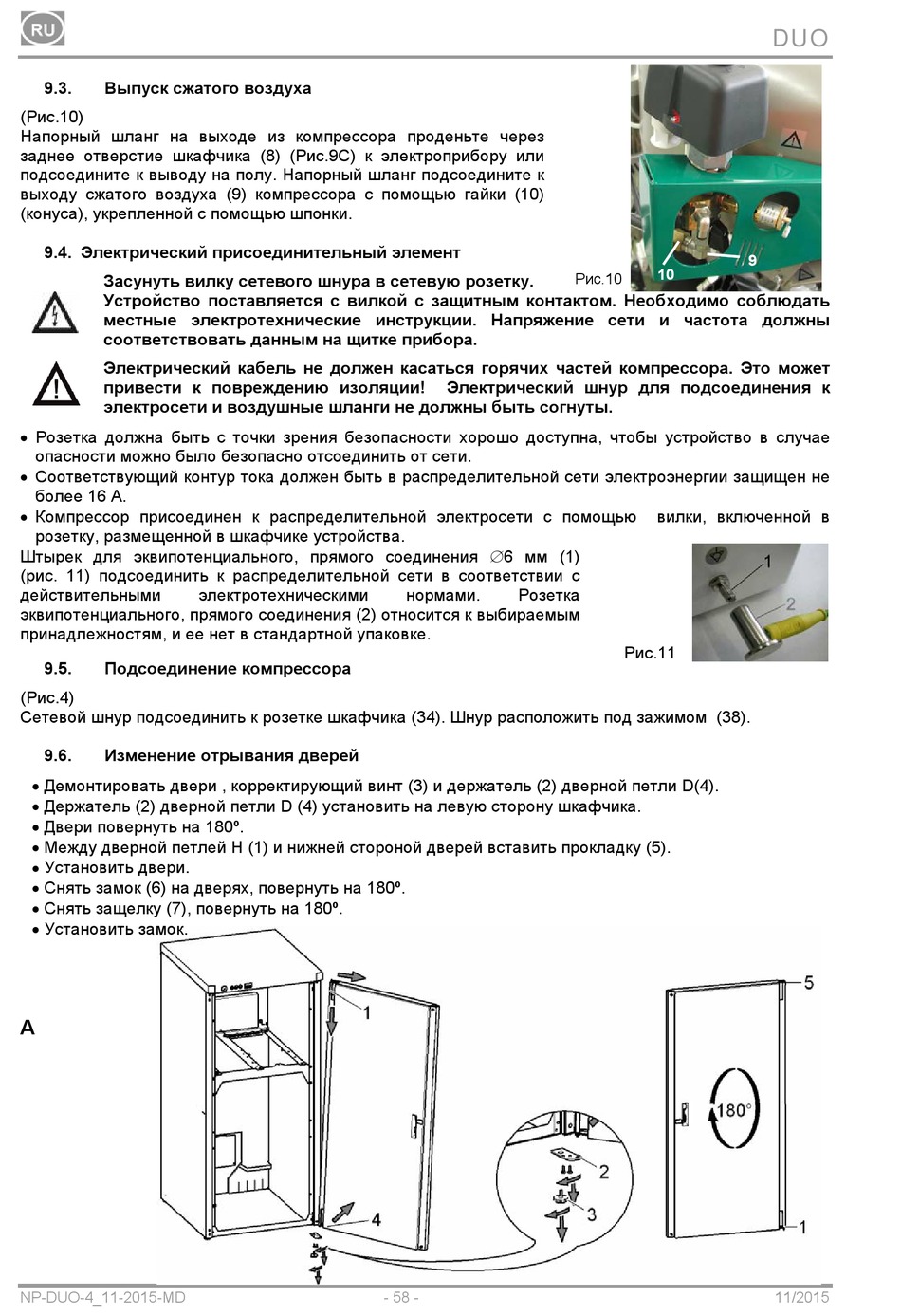

9.3. Выпуск сжатого воздуха
(Рис.10)
Напорный шланг на выходе из компрессора проденьте через
заднее отверстие шкафчика (8) (Рис.9C) к электроприбору или
подсоедините к выводу на полу. Напорный шланг подсоедините к
выходу сжатого воздуха (9) компрессора с помощью гайки (10)
(конуса), укрепленной с помощью шпонки.
9.4. Электрический присоединительный элемент
Засунуть вилку сетевого шнура в сетевую розетку.
Устройство поставляется с вилкой с защитным контактом. Необходимо соблюдать
местные электротехнические инструкции. Напряжение сети и частота должны

соответствовать данным на щитке прибора.
Электрический кабель не должен касаться горячих частей компрессора. Это может
привести к повреждению изоляции!
электросети и воздушные шланги не должны быть согнуты.
 Розетка должна быть с точки зрения безопасности хорошо доступна, чтобы устройство в случае
опасности можно было безопасно отсоединить от сети.
 Соответствующий контур тока должен быть в распределительной сети электроэнергии защищен не
более 16 A.
 Компрессор присоединен к распределительной электросети с помощью
розетку, размещенной в шкафчике устройства.
Штырек для эквипотенциального, прямого соединения 6 мм (1)
(рис. 11) подсоединить к распределительной сети в соответствии с
действительными
эквипотенциального, прямого соединения (2) относится к выбираемым
принадлежностям, и ее нет в стандартной упаковке.
9.5. Подсоединение компрессора
(Рис.4)
Сетевой шнур подсоединить к розетке шкафчика (34). Шнур расположить под зажимом (38).
9.6. Изменение отрывания дверей
 Демонтировать двери , корректирующий винт (3) и держатель (2) дверной петли D(4).
 Держатель (2) дверной петли D (4) установить на левую сторону шкафчика.
 Двери повернуть на 180º.
 Между дверной петлей H (1) и нижней стороной дверей вставить прокладку (5).
 Установить двери.
 Снять замок (6) на дверях, повернуть на 180º.
 Снять защелку (7), повернуть на 180º.
 Установить замок.
A
NP-DUO-4_11-2015-MD
электротехническими
Электрический шнур для подсоединения к
нормами. Розетка
- 58 -
10
Рис.10
вилки, включенной в
Рис.11
DUO
9
11/2015
