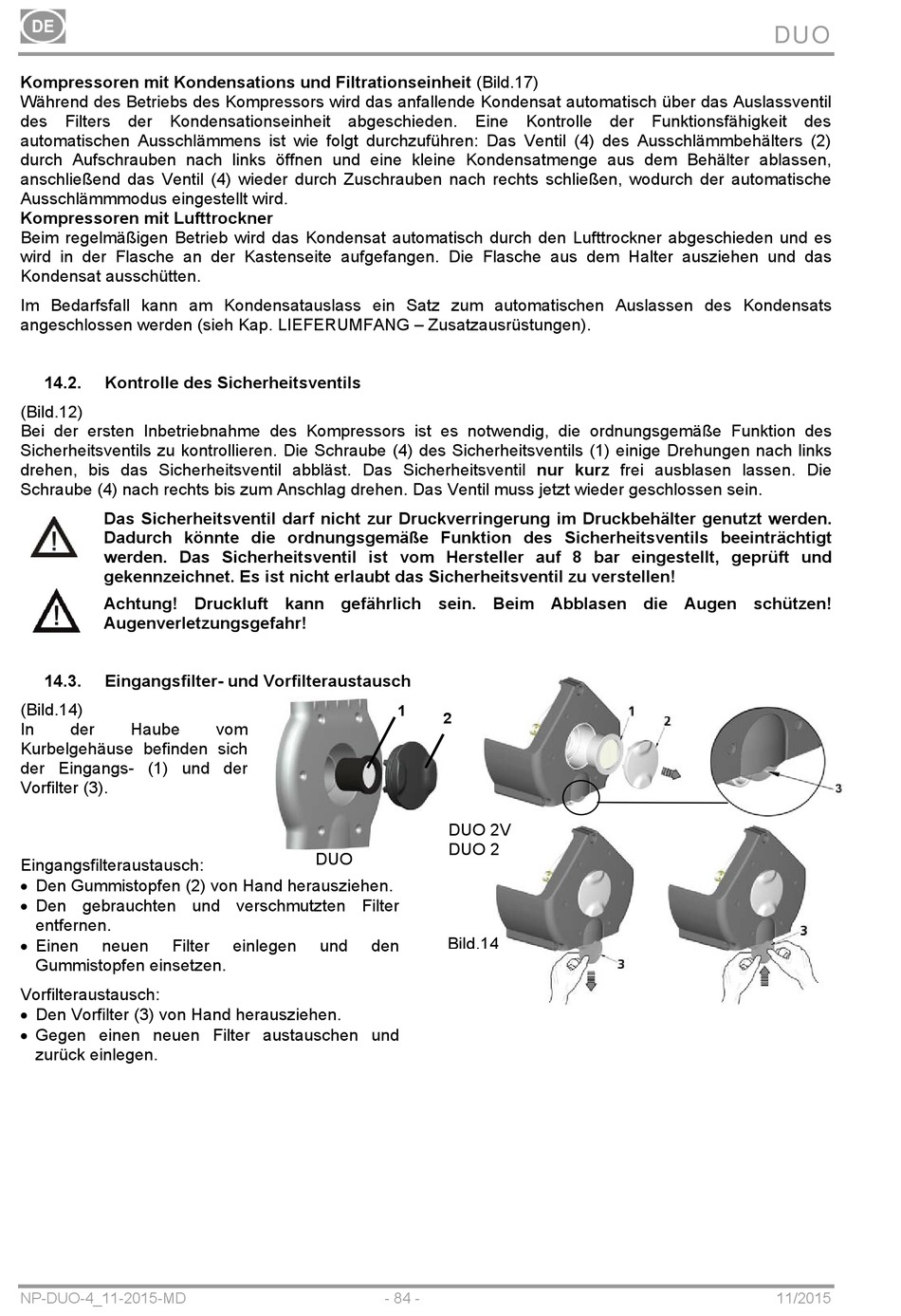

Kompressoren mit Kondensations und Filtrationseinheit (Bild.17)
Während des Betriebs des Kompressors wird das anfallende Kondensat automatisch über das Auslassventil
des Filters der Kondensationseinheit abgeschieden. Eine Kontrolle der Funktionsfähigkeit des
automatischen Ausschlämmens ist wie folgt durchzuführen: Das Ventil (4) des Ausschlämmbehälters (2)
durch Aufschrauben nach links öffnen und eine kleine Kondensatmenge aus dem Behälter ablassen,
anschließend das Ventil (4) wieder durch Zuschrauben nach rechts schließen, wodurch der automatische
Ausschlämmmodus eingestellt wird.
Kompressoren mit Lufttrockner
Beim regelmäßigen Betrieb wird das Kondensat automatisch durch den Lufttrockner abgeschieden und es
wird in der Flasche an der Kastenseite aufgefangen. Die Flasche aus dem Halter ausziehen und das
Kondensat ausschütten.
Im Bedarfsfall kann am Kondensatauslass ein Satz zum automatischen Auslassen des Kondensats
angeschlossen werden (sieh Kap. LIEFERUMFANG – Zusatzausrüstungen).
14.2.

Kontrolle des Sicherheitsventils

(Bild.12)
Bei der ersten Inbetriebnahme des Kompressors ist es notwendig, die ordnungsgemäße Funktion des
Sicherheitsventils zu kontrollieren. Die Schraube (4) des Sicherheitsventils (1) einige Drehungen nach links
drehen, bis das Sicherheitsventil abbläst. Das Sicherheitsventil nur kurz frei ausblasen lassen. Die
Schraube (4) nach rechts bis zum Anschlag drehen. Das Ventil muss jetzt wieder geschlossen sein.
Das Sicherheitsventil darf nicht zur Druckverringerung im Druckbehälter genutzt werden.
Dadurch könnte die ordnungsgemäße Funktion des Sicherheitsventils beeinträchtigt

werden. Das Sicherheitsventil ist vom Hersteller auf 8 bar eingestellt, geprüft und
gekennzeichnet. Es ist nicht erlaubt das Sicherheitsventil zu verstellen!
Achtung! Druckluft kann gefährlich sein. Beim Abblasen die Augen schützen!
Augenverletzungsgefahr!
14.3.

Eingangsfilter- und Vorfilteraustausch

(Bild.14)
In der Haube
Kurbelgehäuse befinden sich
der Eingangs- (1) und der
Vorfilter (3).
Eingangsfilteraustausch:
 Den Gummistopfen (2) von Hand herausziehen.
 Den gebrauchten und verschmutzten Filter
entfernen.
 Einen
neuen Filter
Gummistopfen einsetzen.
Vorfilteraustausch:
 Den Vorfilter (3) von Hand herausziehen.
 Gegen einen neuen Filter austauschen und
zurück einlegen.
