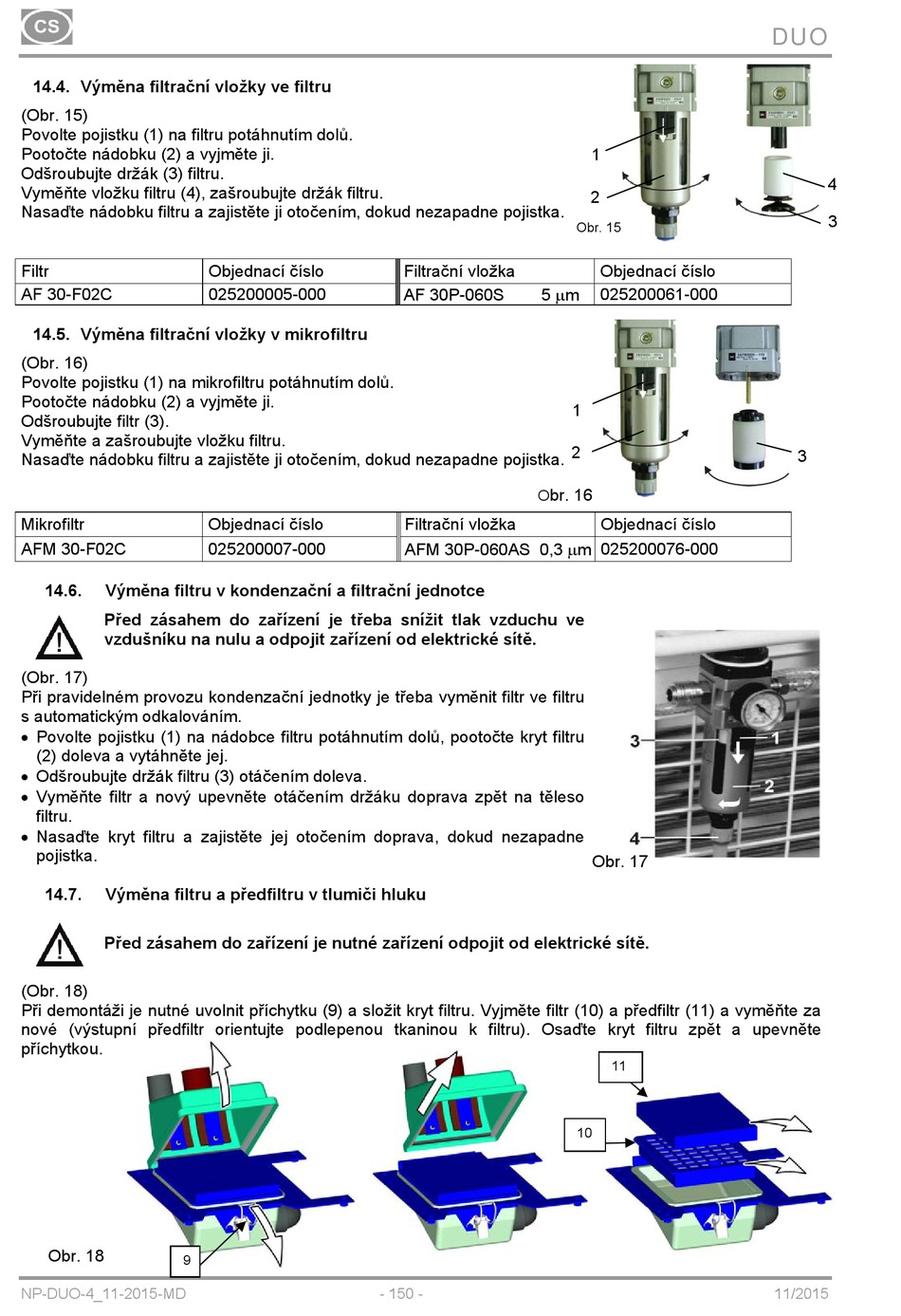

14.4. Výměna filtrační vložky ve filtru
(Obr. 15)
Povolte pojistku (1) na filtru potáhnutím dolů.
Pootočte nádobku (2) a vyjměte ji.
Odšroubujte držák (3) filtru.
Vyměňte vložku filtru (4), zašroubujte držák filtru.
Nasaďte nádobku filtru a zajistěte ji otočením, dokud nezapadne pojistka.
Filtr
AF 30-F02C
14.5. Výměna filtrační vložky v mikrofiltru
(Obr. 16)
Povolte pojistku (1) na mikrofiltru potáhnutím dolů.
Pootočte nádobku (2) a vyjměte ji.
Odšroubujte filtr (3).
Vyměňte a zašroubujte vložku filtru.
Nasaďte nádobku filtru a zajistěte ji otočením, dokud nezapadne pojistka.
Mikrofiltr
AFM 30-F02C
14.6. Výměna filtru v kondenzační a filtrační jednotce
Před zásahem do zařízení je třeba snížit tlak vzduchu ve
vzdušníku na nulu a odpojit zařízení od elektrické sítě.
(Obr. 17)
Při pravidelném provozu kondenzační jednotky je třeba vyměnit filtr ve filtru
s automatickým odkalováním.
 Povolte pojistku (1) na nádobce filtru potáhnutím dolů, pootočte kryt filtru
(2) doleva a vytáhněte jej.
 Odšroubujte držák filtru (3) otáčením doleva.
 Vyměňte filtr a nový upevněte otáčením držáku doprava zpět na těleso
filtru.
 Nasaďte kryt filtru a zajistěte jej otočením doprava, dokud nezapadne
pojistka.
14.7. Výměna filtru a předfiltru v tlumiči hluku
Před zásahem do zařízení je nutné zařízení odpojit od elektrické sítě.
(Obr. 18)
Při demontáži je nutné uvolnit příchytku (9) a složit kryt filtru. Vyjměte filtr (10) a předfiltr (11) a vyměňte za
nové (výstupní předfiltr orientujte podlepenou tkaninou k filtru). Osaďte kryt filtru zpět a upevněte
příchytkou.
