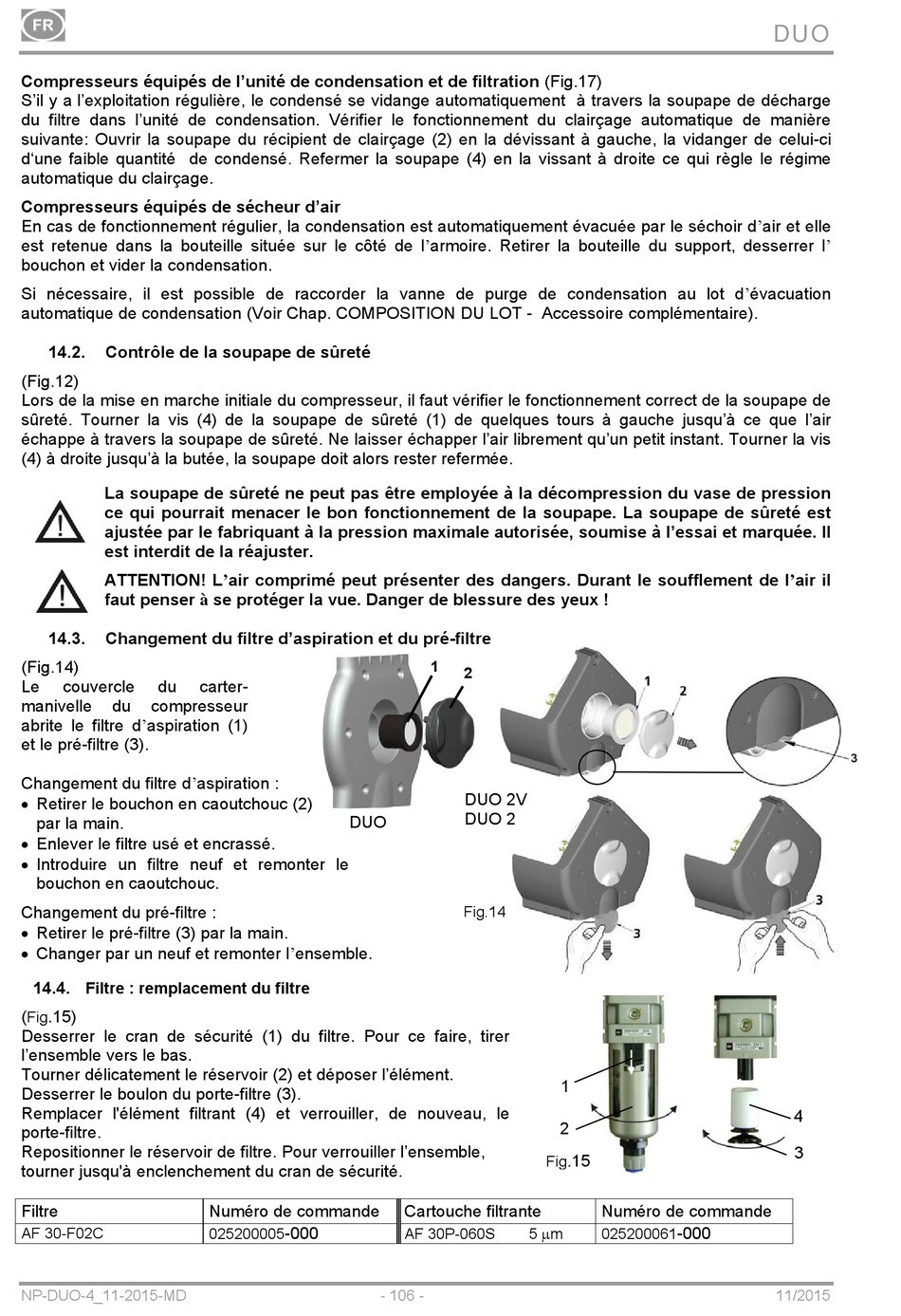

Compresseurs équipés de l'unité de condensation et de filtration (Fig.17)
S'il y a l'exploitation régulière, le condensé se vidange automatiquement à travers la soupape de décharge
du filtre dans l'unité de condensation. Vérifier le fonctionnement du clairçage automatique de manière
suivante: Ouvrir la soupape du récipient de clairçage (2) en la dévissant à gauche, la vidanger de celui-ci
d'une faible quantité de condensé. Refermer la soupape (4) en la vissant à droite ce qui règle le régime
automatique du clairçage.
Compresseurs équipés de sécheur d'air
En cas de fonctionnement régulier, la condensation est automatiquement évacuée par le séchoir d'air et elle
est retenue dans la bouteille située sur le côté de l'armoire. Retirer la bouteille du support, desserrer l'
bouchon et vider la condensation.
Si nécessaire, il est possible de raccorder la vanne de purge de condensation au lot d'évacuation
automatique de condensation (Voir Chap. COMPOSITION DU LOT - Accessoire complémentaire).
14.2. Contrôle de la soupape de sûreté
(Fig.12)
Lors de la mise en marche initiale du compresseur, il faut vérifier le fonctionnement correct de la soupape de
sûreté. Tourner la vis (4) de la soupape de sûreté (1) de quelques tours à gauche jusqu'à ce que l'air
échappe à travers la soupape de sûreté. Ne laisser échapper l'air librement qu'un petit instant. Tourner la vis
(4) à droite jusqu'à la butée, la soupape doit alors rester refermée.
La soupape de sûreté ne peut pas être employée à la décompression du vase de pression
ce qui pourrait menacer le bon fonctionnement de la soupape. La soupape de sûreté est
ajustée par le fabriquant à la pression maximale autorisée, soumise à l'essai et marquée. Il
est interdit de la réajuster.
ATTENTION! L'air comprimé peut présenter des dangers. Durant le soufflement de l'air il
faut penser à se protéger la vue. Danger de blessure des yeux !
14.3. Changement du filtre d'aspiration et du pré-filtre
(Fig.14)
Le couvercle du
manivelle du compresseur
abrite le filtre d'aspiration (1)
et le pré-filtre (3).
Changement du filtre d'aspiration :
 Retirer le bouchon en caoutchouc (2)
par la main.
 Enlever le filtre usé et encrassé.
 Introduire un filtre neuf et remonter le
bouchon en caoutchouc.
Changement du pré-filtre :
 Retirer le pré-filtre (3) par la main.
 Changer par un neuf et remonter l'ensemble.
14.4.
Filtre : remplacement du filtre
( .15)
Fig
Desserrer le cran de sécurité (1) du filtre. Pour ce faire, tirer
l'ensemble vers le bas.
Tourner délicatement le réservoir (2) et déposer l'élément.
Desserrer le boulon du porte-filtre (3).
Remplacer l'élément filtrant (4) et verrouiller, de nouveau, le
porte-filtre.
Repositionner le réservoir de filtre. Pour verrouiller l'ensemble,
tourner jusqu'à enclenchement du cran de sécurité.
Filtre
AF 30-F02C
NP-DUO-4_11-2015-MD
carter-
DUO
Numéro de commande
-000
025200005
1
2
DUO 2V
DUO 2
Fig.14
Fig
Cartouche filtrante
5 m
AF 30P-060S
