magnetyczny (31) ze zbiornikiem (22), do zatrzymywania kondensatu ze suszarki można umieścić z boku
skrzynki, albo z przodu na jej drzwiach. W przypadku przymocowania uchwytu z naczyniem do boku skrzynki
należy liczyć się z odległoscią minimalnie 11 cm pomiędzy skrzynką a meblami. Mniejsza odległość niż
wskazana może spowodować problem związany z manipulacją naczyniem.
Zbiornik należy zawsze montować tak, aby jego dolna część znajdowała się przy podłodze.
Jakakolwiek inna instalacja może uszkodzić osuszacz!

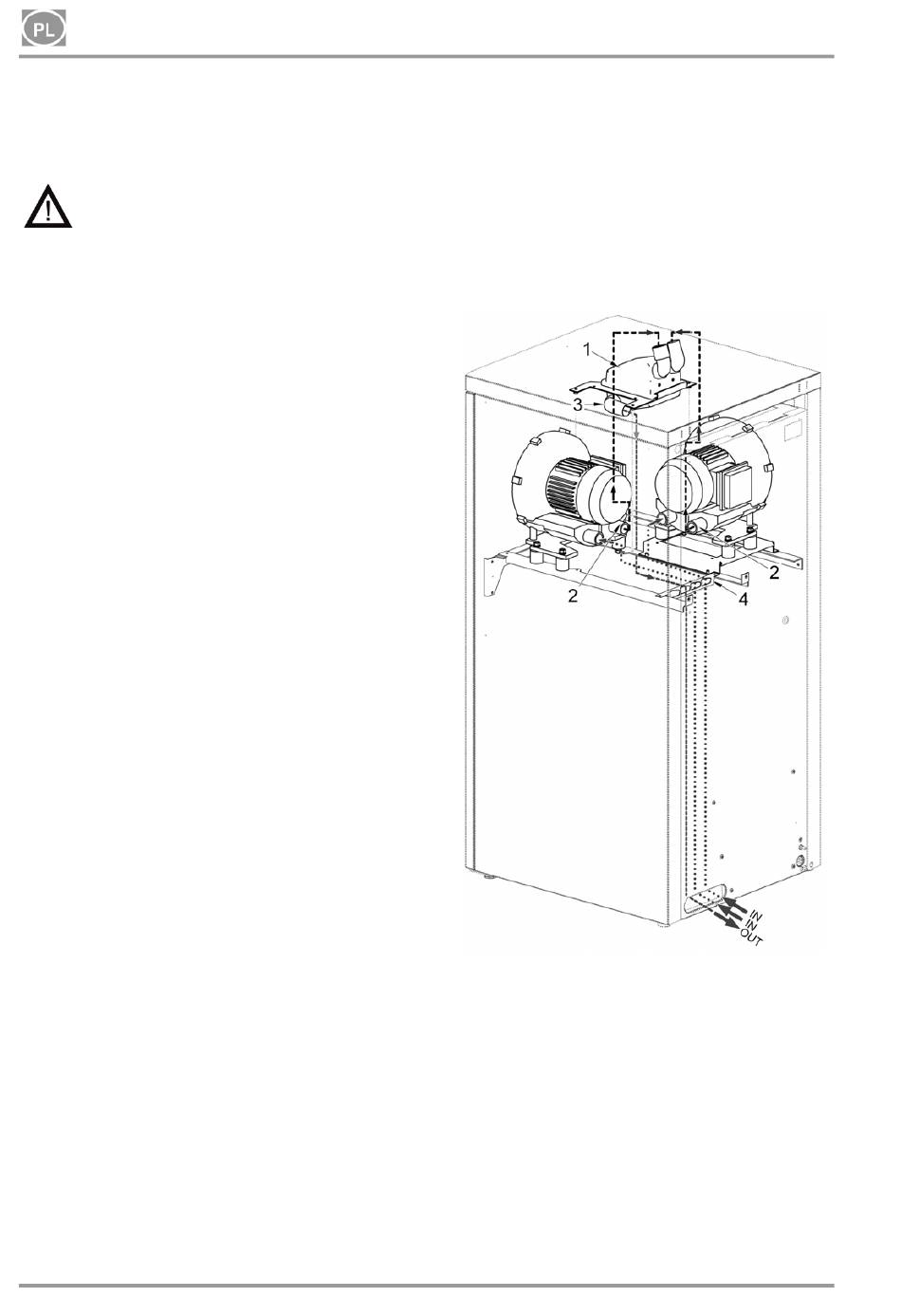

Tłumik hałasu do skrzynki DUO, DUO2 (Rys. 6)
Umocować tłumik (1) do podstawy odsysacza za
pomocą 4 śrub M5 i podkładek. Połączyć
wyjście(2) z odsysacza z tłumikiem za pomocą
dostarczonych węży ø30 – 400mm. Wyjście (3)
z tłumika połączyć
wyjściowym odsysacza. Węże przeprowadzić
przez zaczepki (4).
9.1. Przyłącze podciśnienia
(Rys.7, Rys.8)
Agregat odsysający jest wyposażony w węże ssące oraz tłoczne. Węże podłączone do wejścia/wyjścia
agregatu odsysającego są prowadzone wzdłuż tylnej ściany skrzynki do jej dolnej części. Węże agregatu
odsysającego można podłączyć do przewodów w podłodze lub wyprowadzić przez tylny otwór skrzynki (9).
Wąż ssący podłączyć do przewodu prowadzącego do odbiornika i wąż tłoczny podłączyć do przewodu
wyprowadzonego poza obszar roboczy personelu obsługującego. W przypadku potrzeby obniżenia
hałaśliwości powietrza przeprowadzanego przez wąż można na wyjście odsysarki podłączyć tłumik hałasu
(zobacz rozdział 6 – wyposażenie dodatkowe). Jeżeli wyjście powietrza trzeba wyprowadzić z odsysarki na
zewnątrz, do odsysarki należy podłączyć tłumik hałasu z filtrem bakteriologicznym.
NP-DUO-4_11-2015-MD
z pierwotnym wężem
Rys.6
