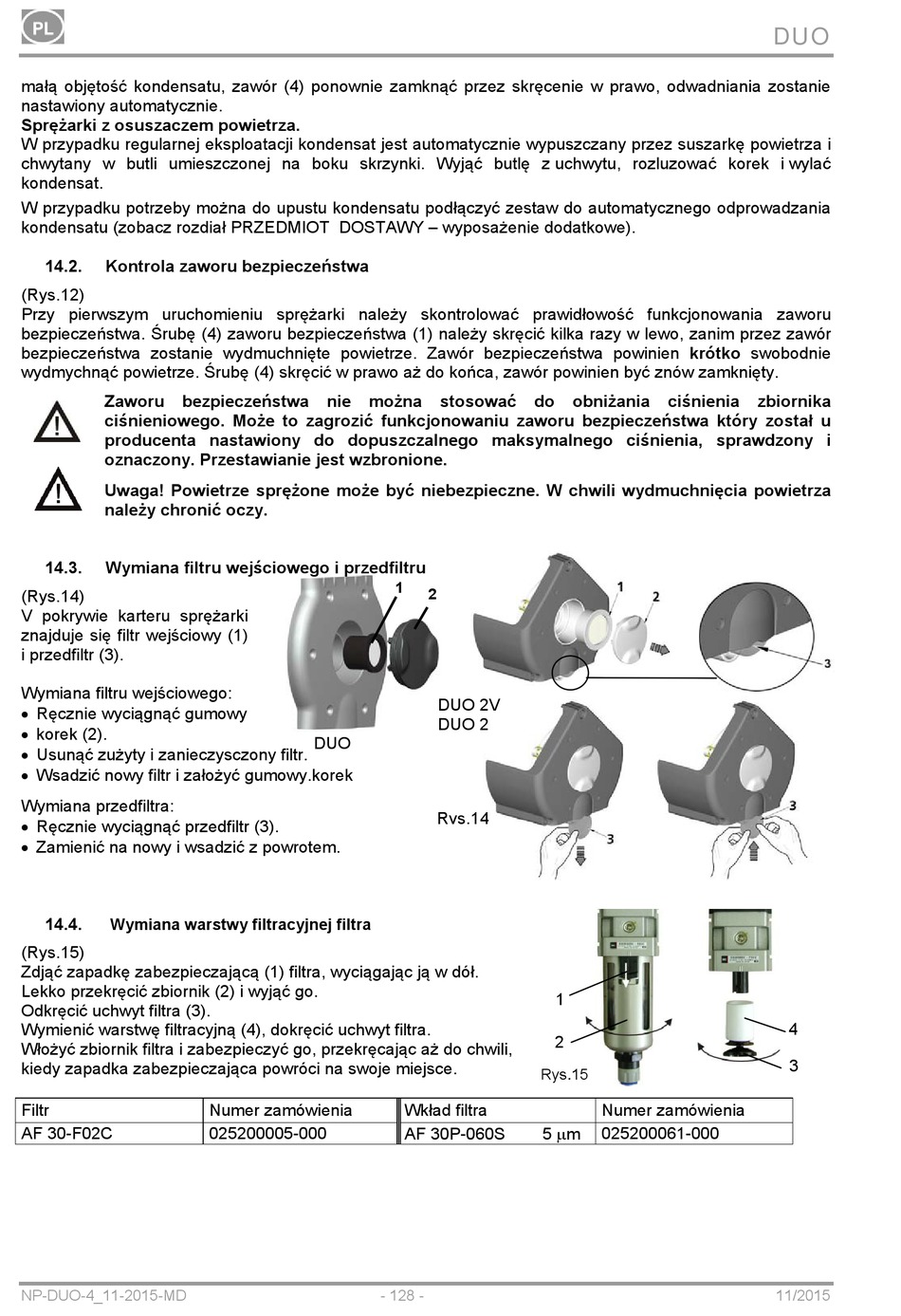

małą objętość kondensatu, zawór (4) ponownie zamknąć przez skręcenie w prawo, odwadniania zostanie
nastawiony automatycznie.
Sprężarki z osuszaczem powietrza.
W przypadku regularnej eksploatacji kondensat jest automatycznie wypuszczany przez suszarkę powietrza i
chwytany w butli umieszczonej na boku skrzynki. Wyjąć butlę z uchwytu, rozluzować korek i wylać
kondensat.
W przypadku potrzeby można do upustu kondensatu podłączyć zestaw do automatycznego odprowadzania
kondensatu (zobacz rozdiał PRZEDMIOT DOSTAWY – wyposażenie dodatkowe).
14.2. Kontrola zaworu bezpieczeństwa
(Rys.12)
Przy pierwszym uruchomieniu sprężarki należy skontrolować prawidłowość funkcjonowania zaworu
bezpieczeństwa. Śrubę (4) zaworu bezpieczeństwa (1) należy skręcić kilka razy w lewo, zanim przez zawór
bezpieczeństwa zostanie wydmuchnięte powietrze. Zawór bezpieczeństwa powinien krótko swobodnie
wydmychnąć powietrze. Śrubę (4) skręcić w prawo aż do końca, zawór powinien być znów zamknięty.
Zaworu bezpieczeństwa
ciśnieniowego. Może to zagrozić funkcjonowaniu zaworu bezpieczeństwa który został u

producenta nastawiony do dopuszczalnego maksymalnego ciśnienia, sprawdzony i
oznaczony. Przestawianie jest wzbronione.
Uwaga! Powietrze sprężone może być niebezpieczne. W chwili wydmuchnięcia powietrza
należy chronić oczy.
14.3. Wymiana filtru wejściowego i przedfiltru
(Rys.14)
V pokrywie karteru sprężarki
znajduje się filtr wejściowy (1)
i przedfiltr (3).
Wymiana filtru wejściowego:
 Ręcznie wyciągnąć gumowy
 korek (2).
 Usunąć zużyty i zanieczysczony filtr.
 Wsadzić nowy filtr i założyć gumowy.korek
Wymiana przedfiltra:
 Ręcznie wyciągnąć przedfiltr (3).
 Zamienić na nowy i wsadzić z powrotem.
14.4.
Wymiana warstwy filtracyjnej filtra
(Rys.15)
Zdjąć zapadkę zabezpieczającą (1) filtra, wyciągając ją w dół.
Lekko przekręcić zbiornik (2) i wyjąć go.
Odkręcić uchwyt filtra (3).
Wymienić warstwę filtracyjną (4), dokręcić uchwyt filtra.
Włożyć zbiornik filtra i zabezpieczyć go, przekręcając aż do chwili,
kiedy zapadka zabezpieczająca powróci na swoje miejsce.
Filtr
AF 30-F02C
NP-DUO-4_11-2015-MD
nie można
DUO
Numer zamówienia
025200005-000
stosować do
1
2
DUO 2V
DUO 2
Rys.14
Rys
Wkład filtra
5 m
AF 30P-060S
- 128 -
obniżania ciśnienia
1
2
.
15
Numer zamówienia
025200061-000
DUO
zbiornika
4
3
11/2015
