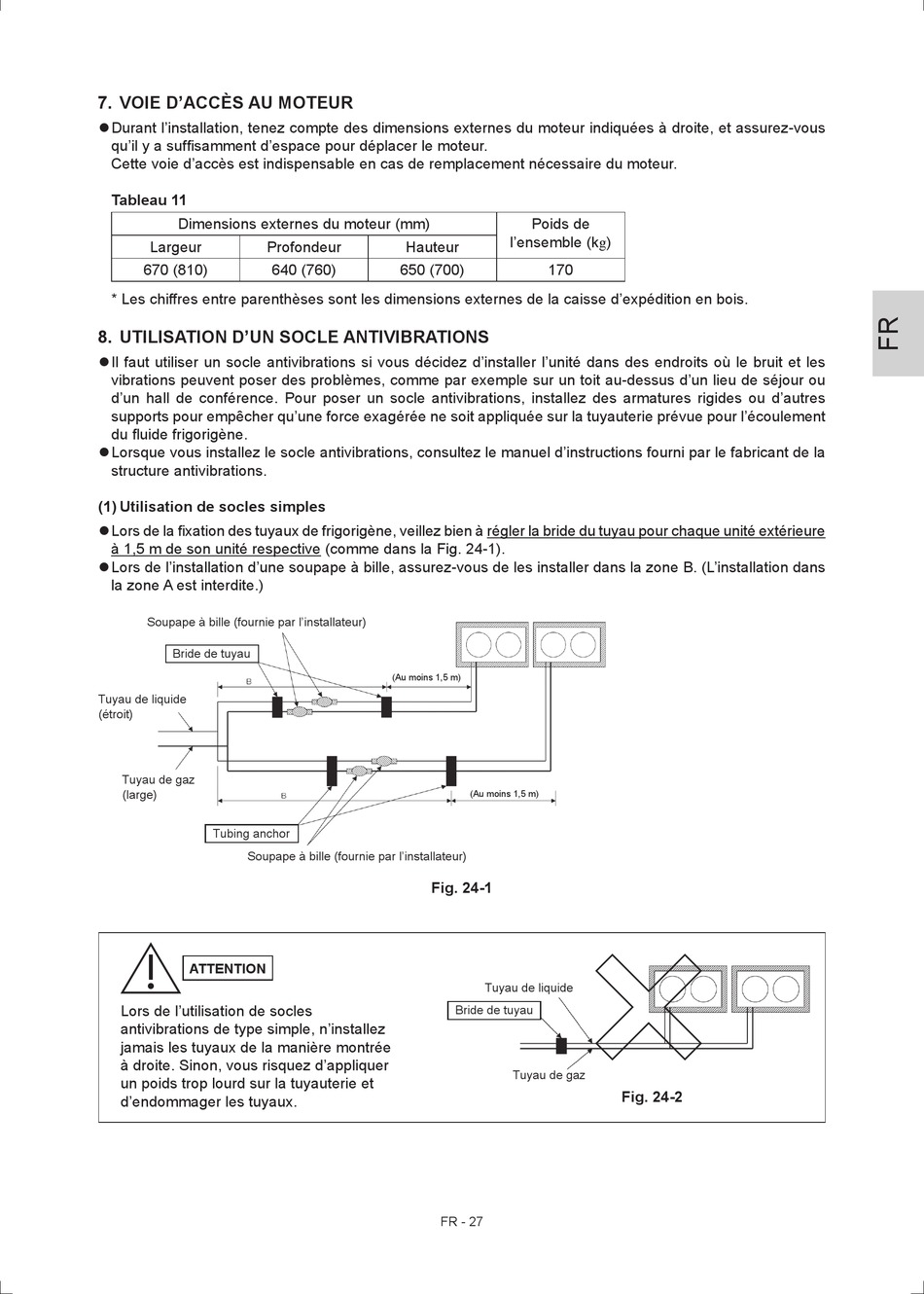

7. VOIE D'ACCÈS AU MOTEUR
 Durant l'installation, tenez compte des dimensions externes du moteur indiquées à droite, et assurez-vous
qu'il y a suffisamment d'espace pour déplacer le moteur.
Cette voie d'accès est indispensable en cas de remplacement nécessaire du moteur.
Tableau 11
Dimensions externes du moteur (mm)
Largeur Profondeur
670 (810) 640 (760)
* Les chiffres entre parenthèses sont les dimensions externes de la caisse d'expédition en bois.

8. UTILISATION D'UN SOCLE ANTIVIBRATIONS

 Il faut utiliser un socle antivibrations si vous décidez d'installer l'unité dans des endroits où le bruit et les
vibrations peuvent poser des problèmes, comme par exemple sur un toit au-dessus d'un lieu de séjour ou
d'un hall de conférence. Pour poser un socle antivibrations, installez des armatures rigides ou d'autres
supports pour empêcher qu'une force exagérée ne soit appliquée sur la tuyauterie prévue pour l'écoulement
du fluide frigorigène.
 Lorsque vous installez le socle antivibrations, consultez le manuel d'instructions fourni par le fabricant de la
structure antivibrations.
(1) Utilisation de socles simples
 Lors de la fixation des tuyaux de frigorigène, veillez bien à régler la bride du tuyau pour chaque unité extérieure
à 1,5 m de son unité respective (comme dans la Fig. 24-1).
 Lors de l'installation d'une soupape à bille, assurez-vous de les installer dans la zone B. (L'installation dans
la zone A est interdite.)
Soupape à bille (fournie par l'installateur)
Bride de tuyau
Tuyau de liquide
(étroit)
Tuyau de gaz
(large)
Tubing anchor
Soupape à bille (fournie par l'installateur)
ATTENTION
Lors de l'utilisation de socles
antivibrations de type simple, n'installez
jamais les tuyaux de la manière montrée
à droite. Sinon, vous risquez d'appliquer
un poids trop lourd sur la tuyauterie et
d'endommager les tuyaux.
Poids de
l'ensemble (kg)
Hauteur
650 (700) 170
(Au moins 1,5 m)
(Au moins 1,5 m)
Fig. 24-1
Tuyau de liquide
Bride de tuyau
Tuyau de gaz
FR - 27
Fig. 24-2
