4. OUVERTURE DES ROBINETS D'ARRÊT
Les clapets à bille ont leur utilité au niveau des robinets d'arrêt sur les unités extérieures. Pour les ouvrir et les fermer, il
suffit de tourner le robinet à 90 degrés.
Suivez la procédure ci-dessous pour ouvrir les soupapes.
1. Ôtez le capuchon.
2. Tournez lentement le robinet vers la gauche (dans
le sens inverse des aiguilles d'une montre) à 90
degrés.
La soupape est entièrement ouverte quand vous
avez tourné le robinet à 90 degrés (celui-ci touche
l'obturateur). Ne tentez pas de tourner le robinet
davantage.
Le robinet d'arrêt du tuyau de gaz de l'unité
extérieure U-10MES2E8 est complètement ouvert
en le tournant à fond vers la gauche au moyen
d'une clé hexagonale (8 mm entre les deux faces).
Le robinet d'arrêt du tuyau de liquide est
complètement ouvert en le tournant à fond vers
la gauche au moyen d'une clé hexagonale (4 mm
entre les deux faces).
Veillez à bien ouvrir entièrement le robinet d'arrêt.
3. Réattachez et serrez le capuchon.
Tableau 9
Type d'unité
U-20GES3E5
Équilibrage
U-10MES2E8
Équilibrage
5. POSE DE LA TUYAUTERIE D'EAU CHAUDE DE L'UNITÉ EXTÉRIEURE GHP
Précautions relatives à la pose de la tuyauterie d'eau chaude
ATTENTION
• La pression admissible pour la tuyauterie d'eau chaude dans l'unité extérieure est de 0,7 MPa.
• Fixez les robinets d'évacuation d'eau et les robinets d'évacuation d'air sur la tuyauterie d'eau chaude aux emplacements
appropriés. Si l'air se mélange au liquide dans le tuyau, cela pourrait entraîner du bruit, une corrosion ou des performances
réduites.
• Utilisez une vitesse de circulation de l'eau chaude dans une fourchette comprise entre 35 ℓ/min et 51 ℓ/min.
Si la vitesse de circulation est en dehors de cette fourchette, cela pourrait entraîner une panne ou un blocage de l'air
dans le tuyau en raison de la corrosion ou du gel de l'échangeur de chaleur.
• Veillez à réaliser complètement le travail de conservation de la chaleur pour la tuyauterie DHW.
Si une conservation adéquate de la chaleur n'est pas prévue, une perte de chaleur se produira. Ce qui pourrait provoquer
des dommages en raison du gel pendant les périodes de grand froid.
• Fixez la pompe pour DHW au côté de la tuyauterie d'entrée pour DHW.
• Pour la tuyauterie DHW, sélectionnez les tuyaux avec un diamètre d'orifice de jonction de 27,2 mm ou plus, et faites
particulièrement attention au débit. Acheminez la tuyauterie en réduisant au minimum les coudes et la résistance des
tuyaux, et utilisez des joints de raccord et des pièces semblables à proximité de l'unité extérieure de sorte qu'elle puisse
être facilement séparée.
• Fixez une crépine (80 mailles ou plus) au tuyau d'entrée de l'unité extérieure pour protéger l'échangeur de chaleur
DHW dans l'unité extérieure. Fixez également des soupapes avant et après la crépine et sur le tuyau de sortie pour la
maintenance et l'entretien.
Couple de serrage du
Tube
capuchon [N · m]
Gaz 30±3
Liquide 30±3
22,5±2,5
Gaz 50±3
Liquide 24,5±3,9
22,5±2,5
FR - 25

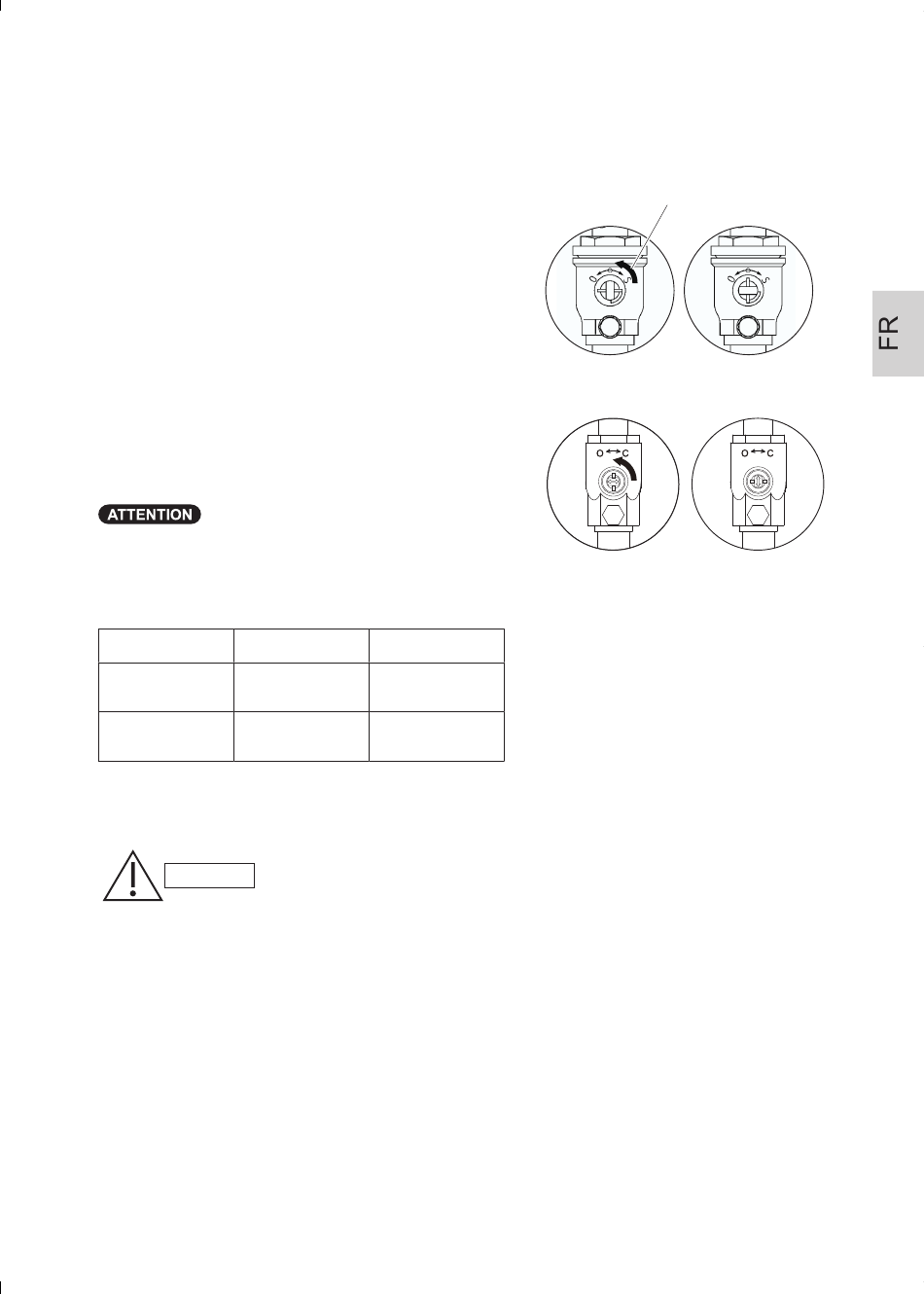

Faites pivoter le robinet à 90 degrés.
Entièrement fermée Entièrement ouverte
Tuyau de gaz, Tuyau de liquide
Entièrement fermée
Entièrement ouverte
Tuyau d'équilibrage
Fig. 22 Rotation du robinet
