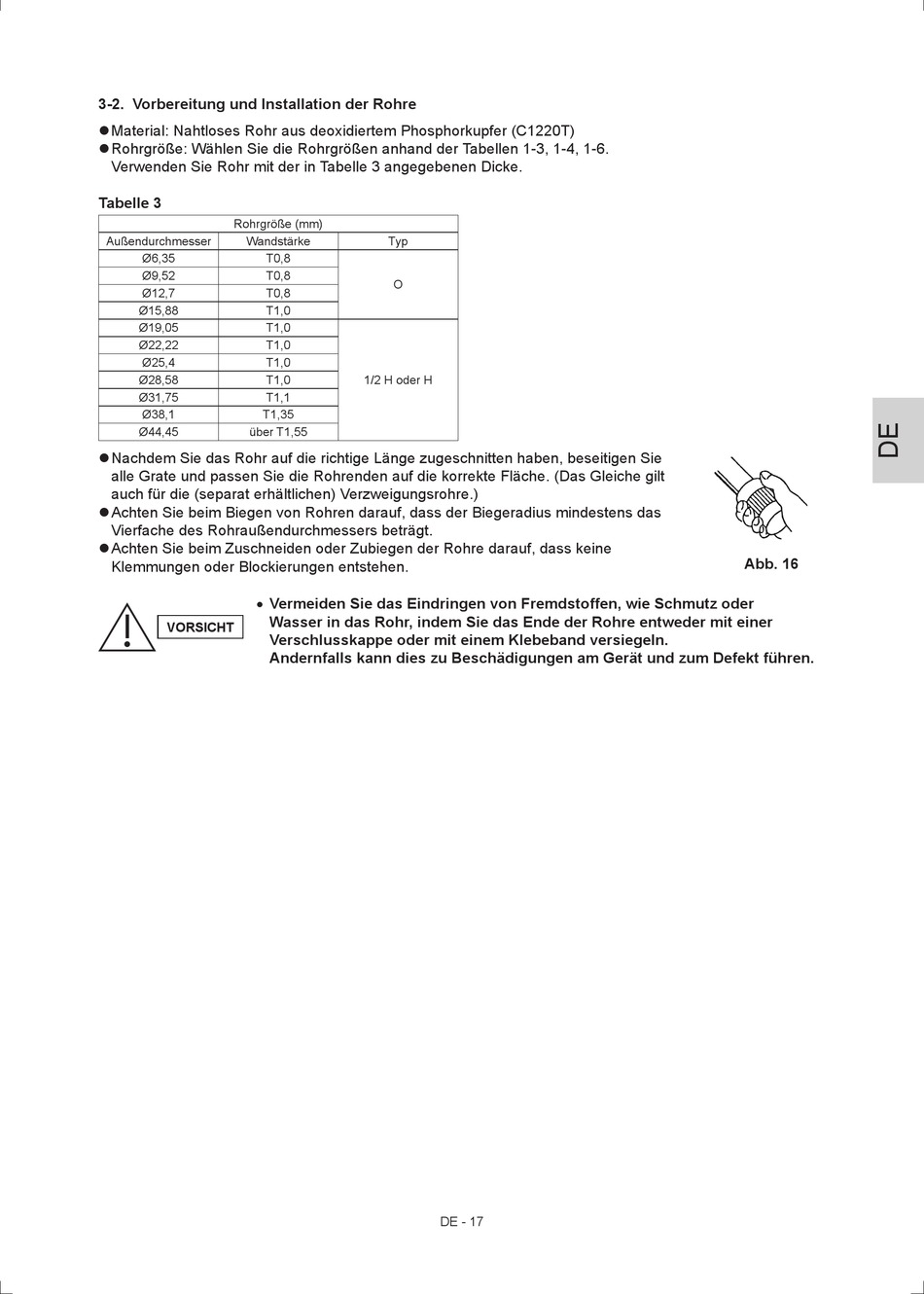

3-2. Vorbereitung und Installation der Rohre
Material: Nahtloses Rohr aus deoxidiertem Phosphorkupfer (C1220T)
Rohrgröße: Wählen Sie die Rohrgrößen anhand der Tabellen 1-3, 1-4, 1-6.
Verwenden Sie Rohr mit der in Tabelle 3 angegebenen Dicke.
Tabelle 3
Rohrgröße (mm)
Außendurchmesser
Wandstärke
Ø6,35
T0,8
Ø9,52
T0,8
Ø12,7
T0,8
Ø15,88
T1,0
Ø19,05
T1,0
Ø22,22
T1,0
Ø25,4
T1,0
Ø28,58
T1,0
Ø31,75
T1,1
Ø38,1
T1,35
Ø44,45
über T1,55
Nachdem Sie das Rohr auf die richtige Länge zugeschnitten haben, beseitigen Sie
alle Grate und passen Sie die Rohrenden auf die korrekte Fläche. (Das Gleiche gilt
auch für die (separat erhältlichen) Verzweigungsrohre.)
Achten Sie beim Biegen von Rohren darauf, dass der Biegeradius mindestens das
Vierfache des Rohraußendurchmessers beträgt.
Achten Sie beim Zuschneiden oder Zubiegen der Rohre darauf, dass keine
Klemmungen oder Blockierungen entstehen.
• Vermeiden Sie das Eindringen von Fremdstoffen, wie Schmutz oder
Wasser in das Rohr, indem Sie das Ende der Rohre entweder mit einer
VORSICHT
Verschlusskappe oder mit einem Klebeband versiegeln.
Andernfalls kann dies zu Beschädigungen am Gerät und zum Defekt führen.
Typ
O
1/2 H oder H
DE - 17
Abb. 16
