3-3-2. Raccordement de la tuyauterie de réfrigérant à l'unité extérieure U-10MES2E8
1. La tuyauterie peut être acheminée de l'avant ou par le bas. La vanne de connexion se trouve à l'intérieur
de l'unité. Par conséquent, retirez le panneau avant comme illustré à la Fig. 18.
(1) Si la tuyauterie est acheminée de l'avant, découpez la partie fendue (
(2) Si la tuyauterie est acheminée par le bas, utilisez des pinces coupantes ou un outil similaire pour
découper la fente de sortie de tuyauterie (pièce indiquée par
Avant
Bas
Cache-tube
Déposez 3 vis
Si la tuyauterie est acheminée par le
bas, utilisez des pinces coupantes ou un
outil similaire pour découper la portion
grisée.
) du cache-tube.
Déposez les 8 vis du
panneau avant.
Découpez la portion grisée
dans le sens de la flèche.

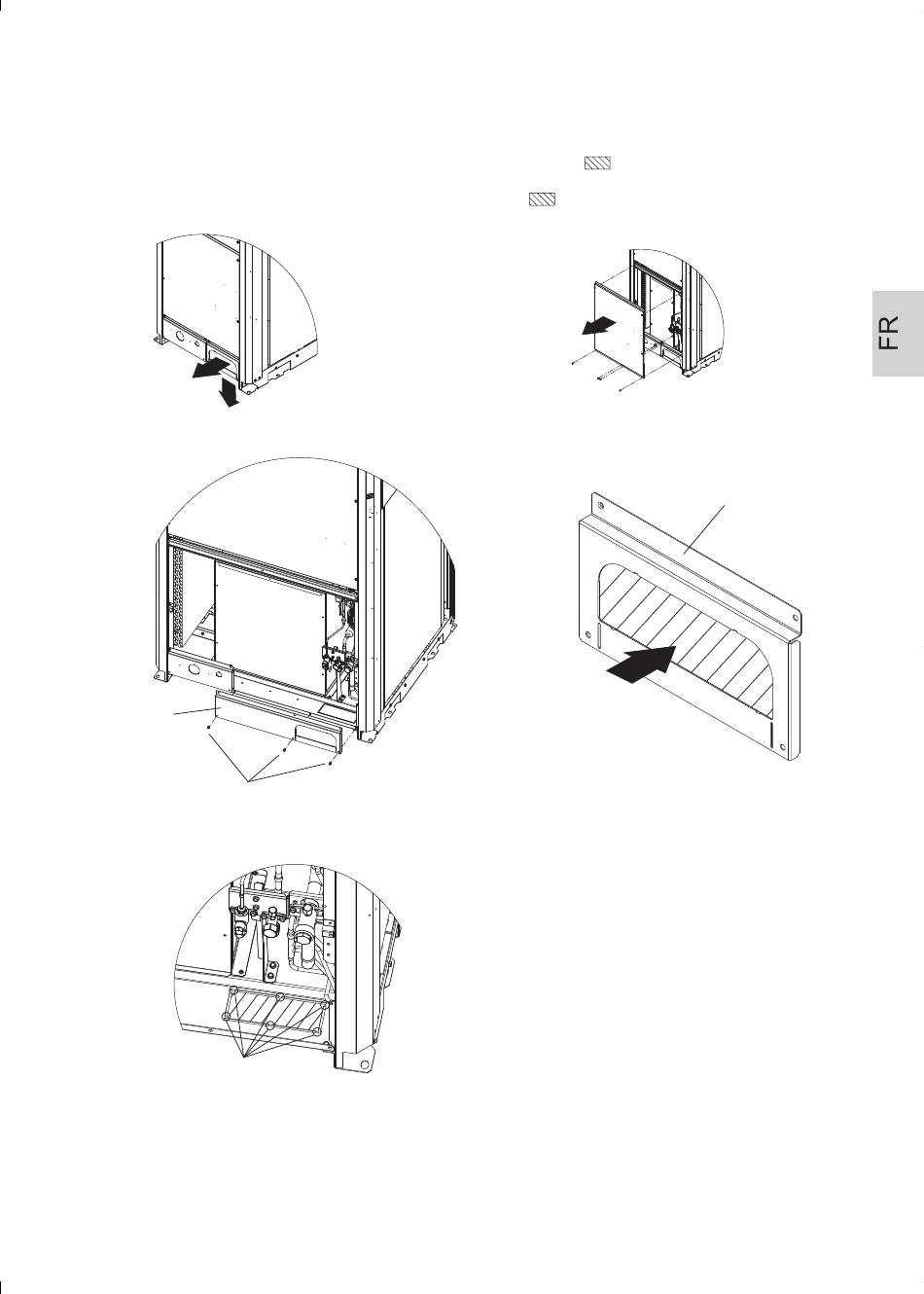

Fig. 18
FR - 19
).
Cache-tube
