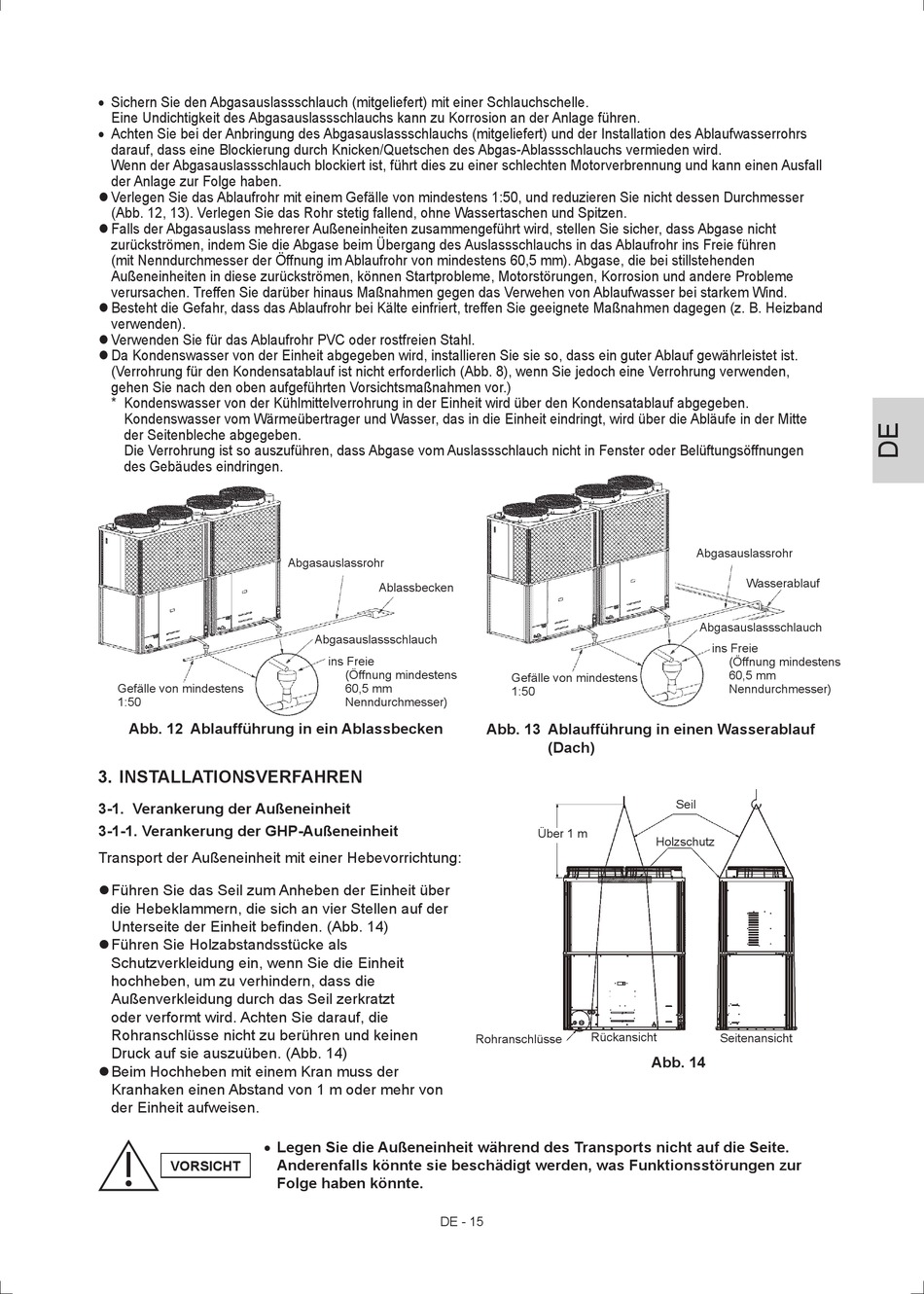

Installationsverfahren - Panasonic 2WAY-Multi U-10MES2E8 Bedienungsanleitung

• Sichern Sie den Abgasauslassschlauch (mitgeliefert) mit einer Schlauchschelle.
Eine Undichtigkeit des Abgasauslassschlauchs kann zu Korrosion an der Anlage führen.
• Achten Sie bei der Anbringung des Abgasauslassschlauchs (mitgeliefert) und der Installation des Ablaufwasserrohrs
darauf, dass eine Blockierung durch Knicken/Quetschen des Abgas-Ablassschlauchs vermieden wird.
Wenn der Abgasauslassschlauch blockiert ist, führt dies zu einer schlechten Motorverbrennung und kann einen Ausfall
der Anlage zur Folge haben.
 Verlegen Sie das Ablaufrohr mit einem Gefälle von mindestens 1:50, und reduzieren Sie nicht dessen Durchmesser
(Abb. 12, 13). Verlegen Sie das Rohr stetig fallend, ohne Wassertaschen und Spitzen.
 Falls der Abgasauslass mehrerer Außeneinheiten zusammengeführt wird, stellen Sie sicher, dass Abgase nicht
zurückströmen, indem Sie die Abgase beim Übergang des Auslassschlauchs in das Ablaufrohr ins Freie führen
(mit Nenndurchmesser der Öffnung im Ablaufrohr von mindestens 60,5 mm). Abgase, die bei stillstehenden
Außeneinheiten in diese zurückströmen, können Startprobleme, Motorstörungen, Korrosion und andere Probleme
verursachen. Treffen Sie darüber hinaus Maßnahmen gegen das Verwehen von Ablaufwasser bei starkem Wind.
 Besteht die Gefahr, dass das Ablaufrohr bei Kälte einfriert, treffen Sie geeignete Maßnahmen dagegen (z. B. Heizband
verwenden).
 Verwenden Sie für das Ablaufrohr PVC oder rostfreien Stahl.
 Da Kondenswasser von der Einheit abgegeben wird, installieren Sie sie so, dass ein guter Ablauf gewährleistet ist.
(Verrohrung für den Kondensatablauf ist nicht erforderlich (Abb. 8), wenn Sie jedoch eine Verrohrung verwenden,
gehen Sie nach den oben aufgeführten Vorsichtsmaßnahmen vor.)
* Kondenswasser von der Kühlmittelverrohrung in der Einheit wird über den Kondensatablauf abgegeben.
Kondenswasser vom Wärmeübertrager und Wasser, das in die Einheit eindringt, wird über die Abläufe in der Mitte
der Seitenbleche abgegeben.
Die Verrohrung ist so auszuführen, dass Abgase vom Auslassschlauch nicht in Fenster oder Belüftungsöffnungen
des Gebäudes eindringen.
Gefälle von mindestens
1:50
Abb. 12 Ablaufführung in ein Ablassbecken

3. INSTALLATIONSVERFAHREN

3-1. Verankerung der Außeneinheit
3-1-1. Verankerung der GHP-Außeneinheit
Transport der Außeneinheit mit einer Hebevorrichtung:
 Führen Sie das Seil zum Anheben der Einheit über
die Hebeklammern, die sich an vier Stellen auf der
Unterseite der Einheit befinden. (Abb. 14)
 Führen Sie Holzabstandsstücke als
Schutzverkleidung ein, wenn Sie die Einheit
hochheben, um zu verhindern, dass die
Außenverkleidung durch das Seil zerkratzt
oder verformt wird. Achten Sie darauf, die
Rohranschlüsse nicht zu berühren und keinen
Druck auf sie auszuüben. (Abb. 14)
 Beim Hochheben mit einem Kran muss der
Kranhaken einen Abstand von 1 m oder mehr von
der Einheit aufweisen.
• Legen Sie die Außeneinheit während des Transports nicht auf die Seite.
VORSICHT
Abgasauslassrohr
Ablassbecken
Abgasauslassschlauch
ins Freie
(Öffnung mindestens
60,5 mm
Nenndurchmesser)
Anderenfalls könnte sie beschädigt werden, was Funktionsstörungen zur
Folge haben könnte.
DE - 15
Gefälle von mindestens
1:50
Abb. 13 Ablaufführung in einen Wasserablauf
(Dach)
Über 1 m
Rückansicht
Rohranschlüsse
Abgasauslassrohr
Wasserablauf
Abgasauslassschlauch
ins Freie
(Öffnung mindestens
60,5 mm
Nenndurchmesser)
Seil
Holzschutz
Seitenansicht
Abb. 14
