Controllare sempre
AVVERTENZA la densità limite del
gas nel locale in cui
s'installa l'unità.
(7) Controllo della densità limite
Prima d'installare il condizionatore d'aria in un
locale è necessario verificare che anche in caso
di perdita di gas refrigerante la sua densità non
ecceda il livello limite per quello stesso locale.
Se la densità dovesse superare il livello limite
sarebbe necessario ricavare un'apertura fra
l'unità e il locale oppure installare un mezzo di
ventilazione meccanica asservito a un rilevatore
di fughe.
(Quantità totale di refrigerante caricato: kg)
(Cubatura minima del locale in cui s'installa
l'unità interna: m³)
≤ Densità limite 0,44 (kg/m³)
La densità limite del refrigerante R410A usato in
questa unità è 0,44 kg/m³ (ISO 5149).
Le unità esterne vengono spedite dalla fabbrica
con una quantità fissa di refrigerante a seconda
del loro tipo, quantità alla quale va aggiunta
quella eventualmente da caricare sul luogo
dell'installazione. (La quantità di refrigerante caricata
al momento della consegna
è indicata sulla targhetta applicata sull'unità.)
La tabella che segue indica approssimativamente la
cubatura minima del locale e la relativa superficie in
base alla quantità di refrigerante.
ATTENZIONE

2. PRECAUTZIONI PER IL LAVORO DI INSTALLAZIONE

(1) Costruzione della fondazione dell'unità esterna GHP
AVVERTENZA
• La fondazione dell'unità esterna deve essere realizzata in cemento o materiale simile. Deve essere
robusta, con piano di appoggio perfettamente orizzontale e con buon drenaggio.
Eventuali imperfezioni possono causare il ribaltamento dell'unità esterna, con conseguenti perdite
di gas e/o lesioni personali.
• Usare una livella per assicurare che la fondazione sia perfettamente orizzontale.
Se non viene mantenuta la posizione orizzontale, potrebbero verificarsi delle rotture.
• Nell'installazione dell'unità esterna, assicurarsi di usare i bulloni di ancoraggio della misura
specificata (illustrata nella Fig. 7) e di ancorare saldamente l'unità. La mancata osservanza di tale
precauzione può comportare il ribaltamento dell'unità esterna, con conseguenti perdite di gas o
lesioni personali.
 Collocare un tappeto antivibrante sulla superficie ove la base dell'unità esterna entra in contatto con il
suolo, in modo da distribuirne uniformemente il carico. Usare gli ancoraggi e le boccole in gomma in modo
da non ridurre l'effetto antivibrante.
Fare particolare attenzione a qualsiasi luogo, ad esempio scantinati
ecc., dove il refrigerante può accumularsi, dato che esso è più pesante
dell'aria.
IT - 10
2 3
m m
85 229,5
80 216,0
75 202,5
70 189,0
Range inferiore
65 175,5
alla densità limite
60 162,0 di 0,44 kg/m³
(Contromisure non
55 148,5
necessarie)
50 135,0
45 121,5
40 108,0
35 94,5
30 81,0
25 67,5
20 54,0
15 40,5
10 27,0
5 13,5
0 0,0
0 10 20 30 40
Quantità totale di refrigerante
Range superiore
alla densità limite
di 0,44 kg/m³
(Contromisure
necessarie)
50 60 70 80 90 100 kg

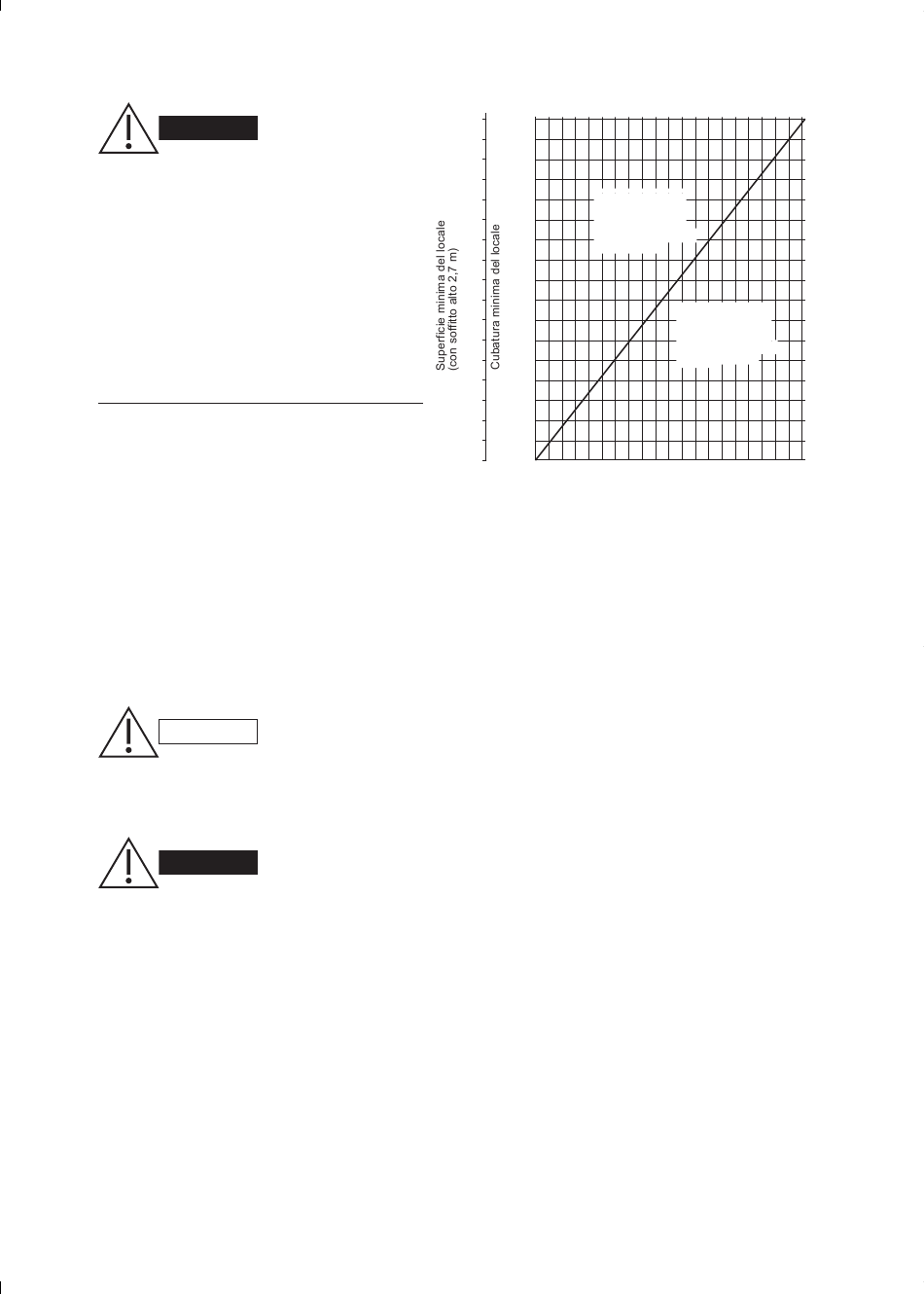

Fig. 6
