(3) Em regiões com neve, não se esqueça de instalar uma caixa e uma cobertura de protecção para a neve.
Mesmo em regiões em que não neve muito, instale um abrigo de protecção para a neve (como uma
cobertura para a neve) se a unidade estiver instalada num local em que possa haver acumulação e queda
de neve do telhado do edifício ou de outra superfície da unidade. (Instale o capô de forma que a abertura
de fornecimento de refrigerante na parte superior da unidade GHP possa ser utilizada.)
(4) Tenha cuidado para que o escape e o ruído de funcionamento não perturbem as casas ou os edifícios vizinhos.
Em especial, instale de forma a que as normas ambientais locais relacionadas com o ruído, se existirem,
sejam satisfeitas no limite com uma casa de habitação vizinha.
(5) Como este aparelho de ar condicionado pode afectar outros dispositivos eléctricos com ruído, considere
instalar as unidades do aparelho de ar condicionado (interiores e exteriores) a uma distância suficiente
(pelo menos 3 m) da unidade principal de televisões, rádios, stereos, intercomunicadores, computadores,
processadores de texto, telefones, etc., assim como cabos de antena, fios de sinal, cabos de
alimentação, etc.
(6) Seleccione um local de instalação para que o comprimento do tubo do refrigerante fique nos intervalos
apresentados na tabela abaixo.
Avisos (iguais para todos os modelos)
* Utilize sempre tubos de derivação R410A (vendidos separadamente) ao operar tubos de derivação.
1. As advertências sobre a utilização de tubos de derivação (
separadamente serão fornecidas com as peças vendidas separadamente, como tal certifique-se de
consultar esses materiais.
2.
Ao utilizar um tubo em T
(fornecido pelo instalador)
(apenas com L3 de 2 m ou
menos), o tubo principal deve
estar nivelado ou na vertical.
As aberturas de cada tubo de
derivação devem estar num
ângulo elevado do chão quando
o tubo principal está nivelado. As
aberturas podem ser definidas a
qualquer ângulo quando o tubo
principal está na vertical, mas
certifique-se de que curva uma
parte do tubo ligado em sentido
ascendente. Utilizar sempre uma soldadura fechada no limite do tubo em T. Além disso, prestar especial atenção às
dimensões de inserção de cada tubo ligado para que o fluxo do refrigerante não fique bloqueado nas derivações em
T. Certifique-se de que utiliza apenas tubos em T de utilização geral.
3. Não utilize as uniões em Y (
Tabela 1-1 Limitações do sistema
Tipo de unidade exterior
Cavalos de potência equivalentes
Taxa de capacidade para unidade interior
ou unidades exteriores
Capacidade mínima das unidades
interiores que podem ser ligadas
Número máximo de unidades interiores
que podem ser ligadas (por sistema)
Interior
Linha de nível
Exterior
Ângulo elevado
(15 a 30 graus)
Interior
Interior

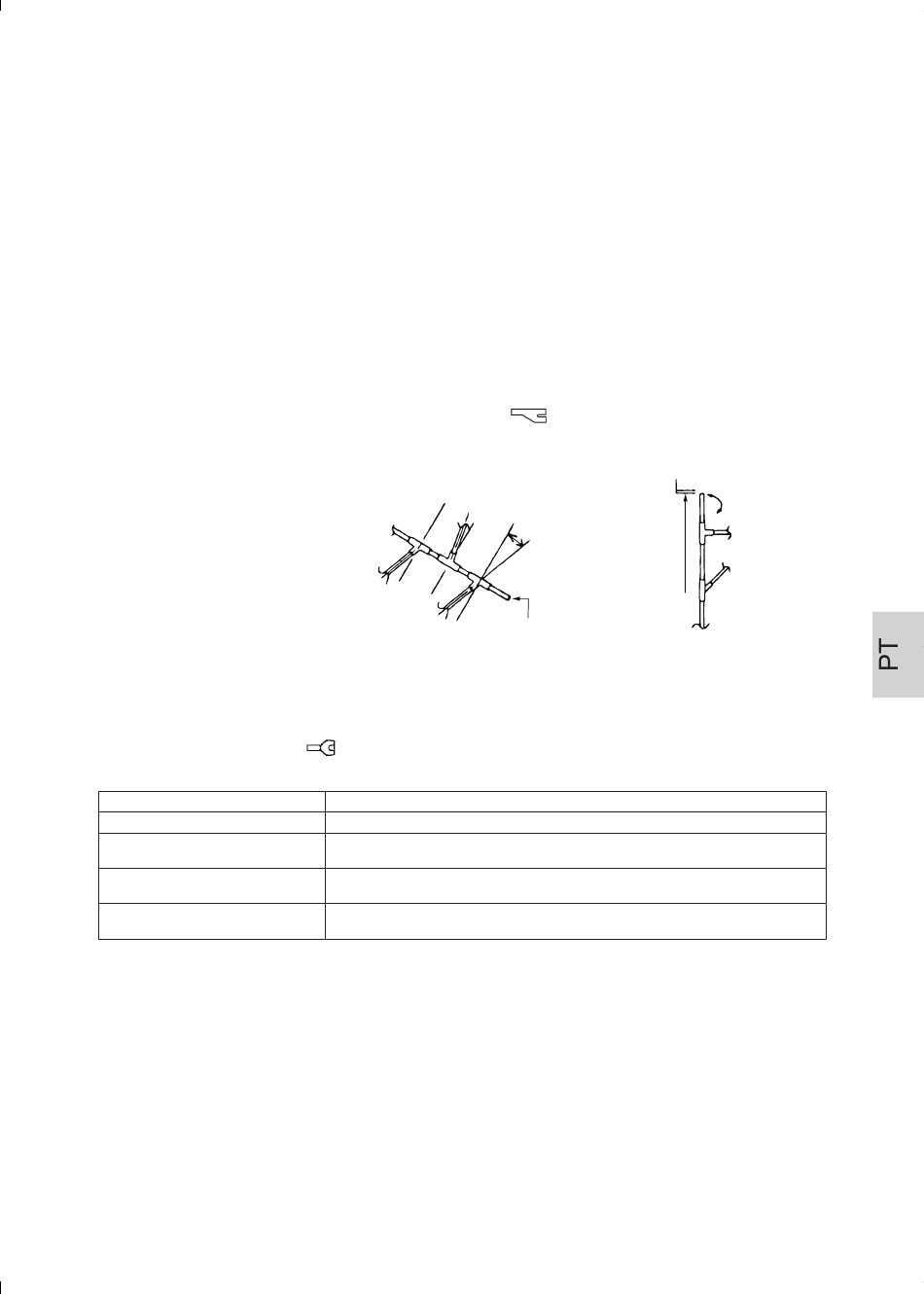

Fig. 3 Tubo principal (horizontal)
) em tubos de líquido/tubos de derivação (efectuados no local).
U-10MES2E8 + U-20GES3E5
Mín.: No sistema, uma capacidade mínima da unidade exterior de 50%
Máx.: Capacidade total de 130% com duas unidades exteriores
Tipo 22 ou superior (equivalente a 0,8 cavalos de potência)
PT - 7
) e tubos de junção vendidos
Soldadura fechada
L3<2m
Soldadura fechada
Exterior
Fig. 4 Tubo principal (vertical)
30
48
Qualquer ângulo
Interior
Interior
