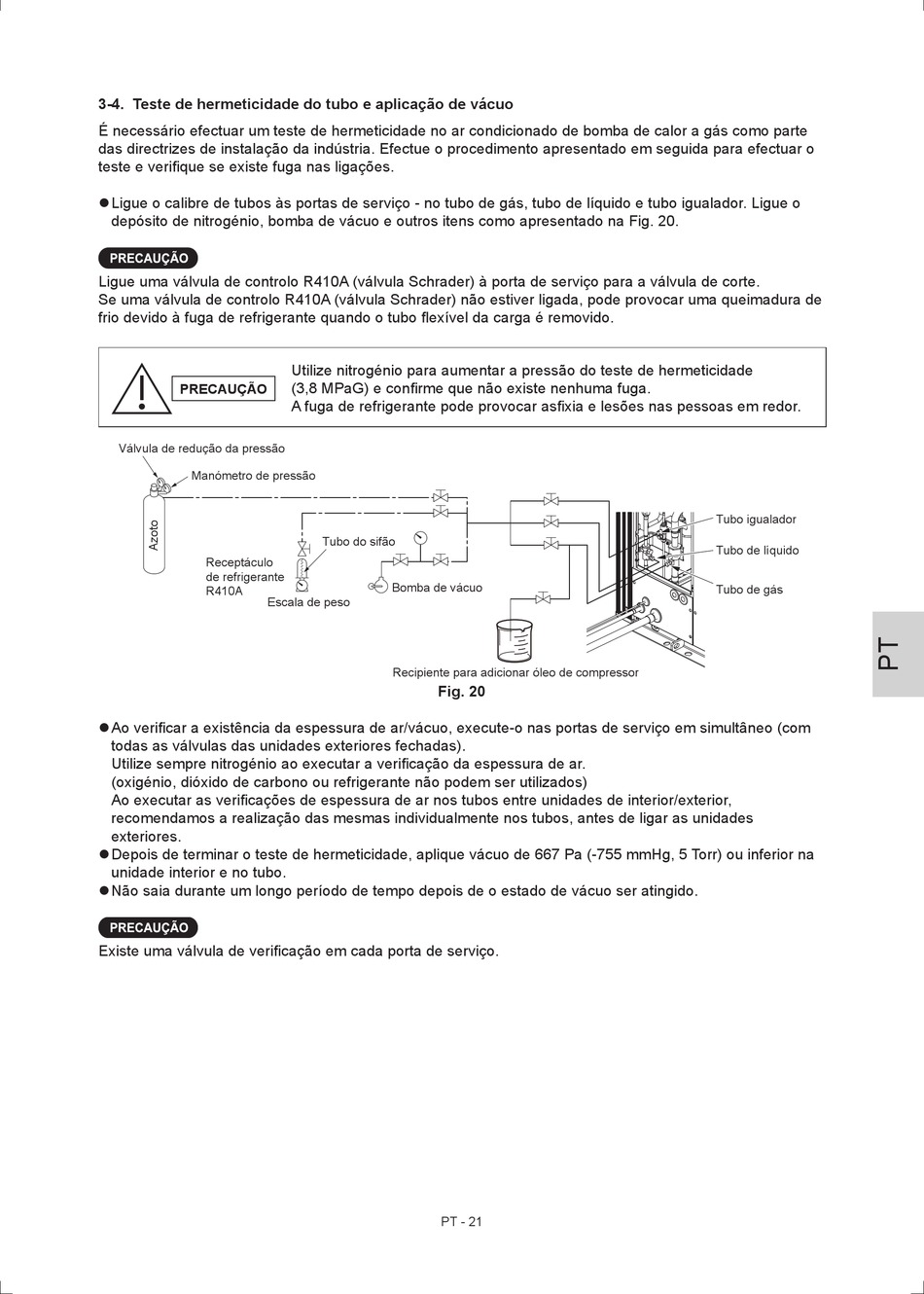

3-4. Teste de hermeticidade do tubo e aplicação de vácuo
É necessário efectuar um teste de hermeticidade no ar condicionado de bomba de calor a gás como parte
das directrizes de instalação da indústria. Efectue o procedimento apresentado em seguida para efectuar o
teste e verifique se existe fuga nas ligações.
 Ligue o calibre de tubos às portas de serviço - no tubo de gás, tubo de líquido e tubo igualador. Ligue o
depósito de nitrogénio, bomba de vácuo e outros itens como apresentado na Fig. 20.
Ligue uma válvula de controlo R410A (válvula Schrader) à porta de serviço para a válvula de corte.
Se uma válvula de controlo R410A (válvula Schrader) não estiver ligada, pode provocar uma queimadura de
frio devido à fuga de refrigerante quando o tubo flexível da carga é removido.
PRECAUÇÃO
Válvula de redução da pressão
Manómetro de pressão
Receptáculo
de refrigerante
R410A
Escala de peso
 Ao verificar a existência da espessura de ar/vácuo, execute-o nas portas de serviço em simultâneo (com
todas as válvulas das unidades exteriores fechadas).
Utilize sempre nitrogénio ao executar a verificação da espessura de ar.
(oxigénio, dióxido de carbono ou refrigerante não podem ser utilizados)
Ao executar as verificações de espessura de ar nos tubos entre unidades de interior/exterior,
recomendamos a realização das mesmas individualmente nos tubos, antes de ligar as unidades
exteriores.
 Depois de terminar o teste de hermeticidade, aplique vácuo de 667 Pa (-755 mmHg, 5 Torr) ou inferior na
unidade interior e no tubo.
 Não saia durante um longo período de tempo depois de o estado de vácuo ser atingido.
Existe uma válvula de verificação em cada porta de serviço.
Utilize nitrogénio para aumentar a pressão do teste de hermeticidade
(3,8 MPaG) e confirme que não existe nenhuma fuga.
A fuga de refrigerante pode provocar asfixia e lesões nas pessoas em redor.
Tubo do sifão
Bomba de vácuo
Recipiente para adicionar óleo de compressor
Fig. 20
PT - 21
Tubo igualador
Tubo de líquido
Tubo de gás
