Fondations
Dalle antivibrations

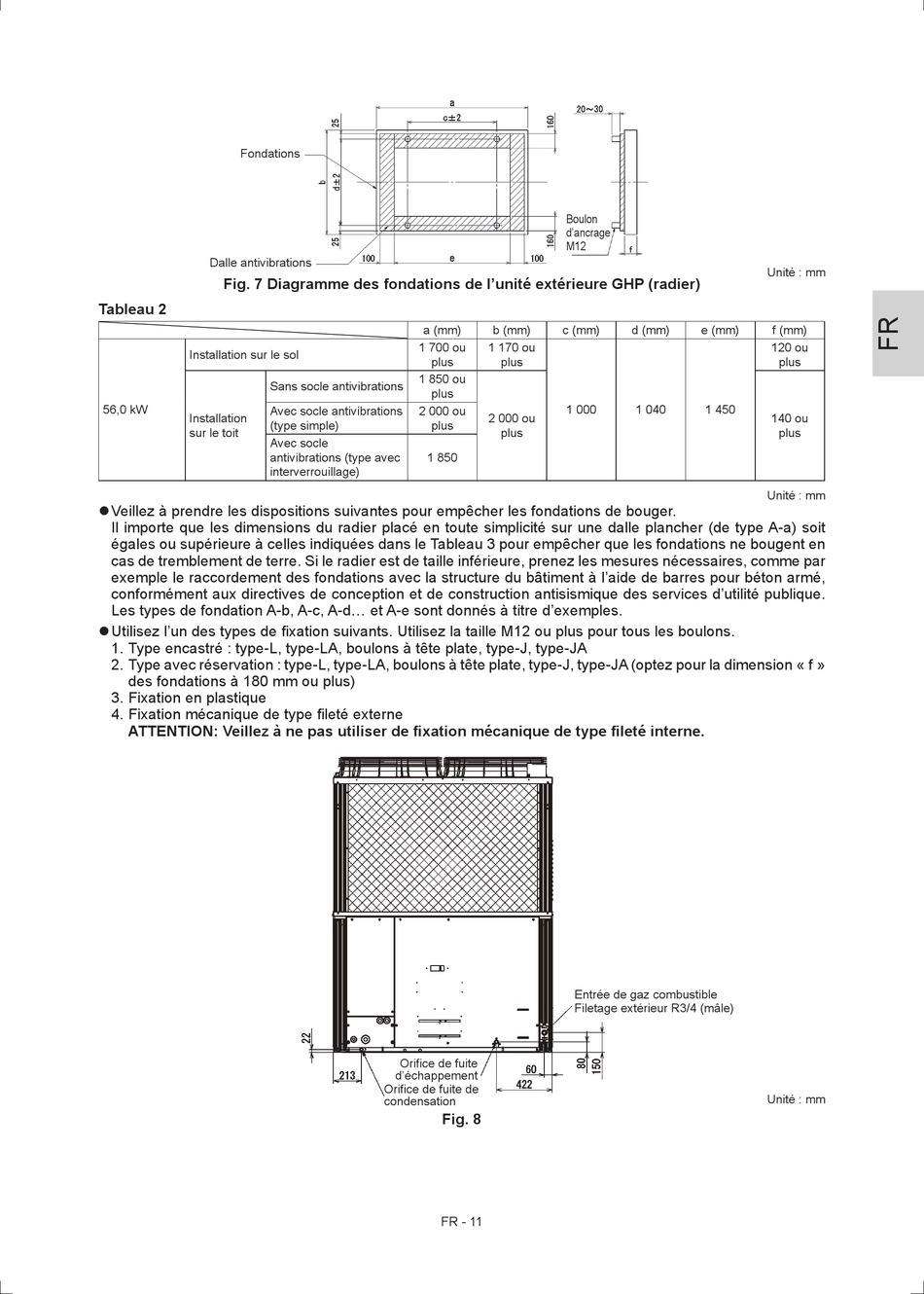

Fig. 7 Diagramme des fondations de l'unité extérieure GHP (radier)
Tableau 2
Installation sur le sol
Sans socle antivibrations
56,0 kW
Avec socle antivibrations
Installation
(type simple)
sur le toit
Avec socle
antivibrations (type avec
interverrouillage)
 Veillez à prendre les dispositions suivantes pour empêcher les fondations de bouger.
Il importe que les dimensions du radier placé en toute simplicité sur une dalle plancher (de type A-a) soit
égales ou supérieure à celles indiquées dans le Tableau 3 pour empêcher que les fondations ne bougent en
cas de tremblement de terre. Si le radier est de taille inférieure, prenez les mesures nécessaires, comme par
exemple le raccordement des fondations avec la structure du bâtiment à l'aide de barres pour béton armé,
conformément aux directives de conception et de construction antisismique des services d'utilité publique.
Les types de fondation A-b, A-c, A-d... et A-e sont donnés à titre d'exemples.
 Utilisez l'un des types de fixation suivants. Utilisez la taille M12 ou plus pour tous les boulons.
1. Type encastré : type-L, type-LA, boulons à tête plate, type-J, type-JA
2. Type avec réservation : type-L, type-LA, boulons à tête plate, type-J, type-JA (optez pour la dimension « f »
des fondations à 180 mm ou plus)
3. Fixation en plastique
4. Fixation mécanique de type fileté externe
ATTENTION: Veillez à ne pas utiliser de fixation mécanique de type fileté interne.
a (mm) b (mm)
1 700 ou 1 170 ou
plus plus
1 850 ou
plus
2 000 ou
2 000 ou
plus
plus
1 850
Orifice de fuite
d'échappement
Orifice de fuite de
condensation
Fig. 8
FR - 11
Boulon
d'ancrage
M12
c (mm) d (mm) e (mm)
1 000 1 040 1 450
Entrée de gaz combustible
Filetage extérieur R3/4 (mâle)
Unité : mm
f (mm)
120 ou
plus
140 ou
plus
Unité : mm
Unité : mm
