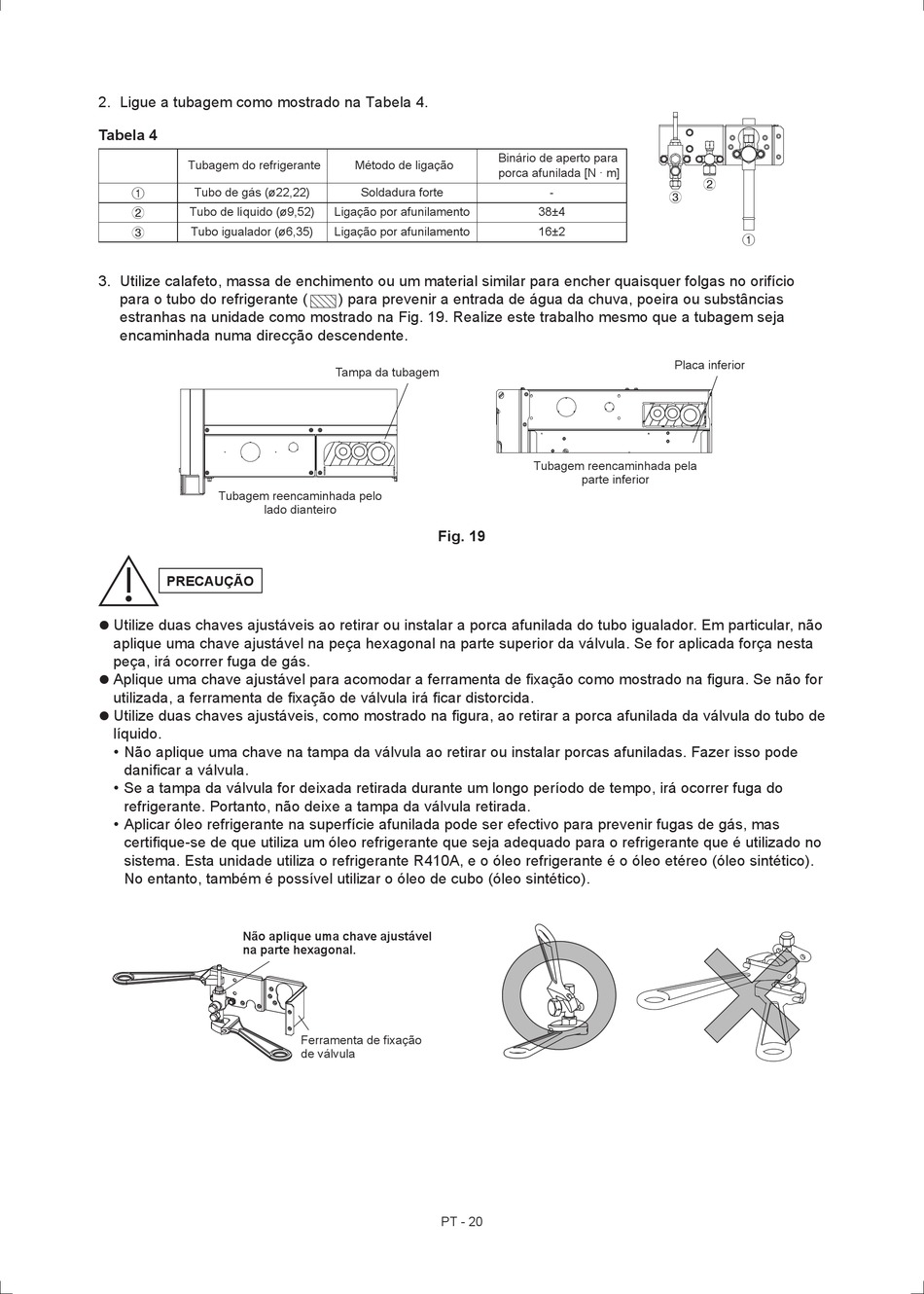

2. Ligue a tubagem como mostrado na Tabela 4.
Tabela 4
Tubagem do refrigerante
Tubo de gás (ø22,22)
1
Tubo de líquido (ø9,52)
2
Tubo igualador (ø6,35)
3
3. Utilize calafeto, massa de enchimento ou um material similar para encher quaisquer folgas no orifício
para o tubo do refrigerante (
estranhas na unidade como mostrado na Fig. 19. Realize este trabalho mesmo que a tubagem seja
encaminhada numa direcção descendente.
Tubagem reencaminhada pelo
lado dianteiro
PRECAUÇÃO
 Utilize duas chaves ajustáveis ao retirar ou instalar a porca afunilada do tubo igualador. Em particular, não
aplique uma chave ajustável na peça hexagonal na parte superior da válvula. Se for aplicada força nesta
peça, irá ocorrer fuga de gás.
 Aplique uma chave ajustável para acomodar a ferramenta de fixação como mostrado na figura. Se não for
utilizada, a ferramenta de fixação de válvula irá ficar distorcida.
 Utilize duas chaves ajustáveis, como mostrado na figura, ao retirar a porca afunilada da válvula do tubo de
líquido.
• Não aplique uma chave na tampa da válvula ao retirar ou instalar porcas afuniladas. Fazer isso pode
danificar a válvula.
• Se a tampa da válvula for deixada retirada durante um longo período de tempo, irá ocorrer fuga do
refrigerante. Portanto, não deixe a tampa da válvula retirada.
• Aplicar óleo refrigerante na superfície afunilada pode ser efectivo para prevenir fugas de gás, mas
certifique-se de que utiliza um óleo refrigerante que seja adequado para o refrigerante que é utilizado no
sistema. Esta unidade utiliza o refrigerante R410A, e o óleo refrigerante é o óleo etéreo (óleo sintético).
No entanto, também é possível utilizar o óleo de cubo (óleo sintético).
Não aplique uma chave ajustável
na parte hexagonal.
Método de ligação
Soldadura forte
Ligação por afunilamento
Ligação por afunilamento
) para prevenir a entrada de água da chuva, poeira ou substâncias
Tampa da tubagem
Fig. 19
Ferramenta de fixação
de válvula
PT - 20
Binário de aperto para
porca afunilada [N · m]
-
3
38±4
16±2
Tubagem reencaminhada pela
parte inferior
2
1
Placa inferior
