3-3. Raccordement de la tuyauterie de réfrigérant
3-3-1. Raccordement de la tuyauterie de réfrigérant à l'unité extérieure GHP
1. Retirez les caoutchoucs de fixation du tuyau sur les tuyaux de gaz et de liquide du panneau de raccordement
des tuyaux.
2. Ouvrez le trou prévu pour le tuyau d'équilibrage.
3. Raccordez les tuyaux de liquide et de gaz et soudez au chalumeau.
4. Raccordez le tuyau d'équilibrage et faites une connexion par évasement. (Couple de serrage : 16±2N·m)
5. Replacez le panneau de fixation du tuyau de gaz, tuyau de liquide, tuyau d'équilibrage et le caoutchouc de
fixation comme ils étaient avant. Le caoutchouc de fixation du tuyau d'équilibrage est livré au dos du panneau
arrière de l'unité extérieure GHP.
Détendeur de pression
ATTENTION
Respectez les consignes suivantes avant de souder au chalumeau.
• Le caoutchouc de fixation des tuyaux se détériore facilement à la chaleur. Pensez à l'ôter avant de souder
au chalumeau.
• Refroidissez les tuyaux à l'aide d'un chiffon humide ou de tout autre matériau pour empêcher la
détérioration des soupapes et des robinets à l'intérieur de la machine par la chaleur provoquée suite à
l'usage du chalumeau.
• Pensez à remplacer le contenu des tuyaux par de l'azote pour empêcher la formation d'une pellicule
d'oxyde. (L'oxygène, le dioxyde de carbone ou le réfrigérant peuvent ne pas être utilisés.)
• Évitez d'utiliser des agents antioxydants disponibles dans le commerce. Ils risquent de nuire au fluide
frigorigène et à l'huile de réfrigération et d'entraîner des dysfonctionnements.
• Si les raccords sont soudés au chalumeau (pour les branchements intérieurs et autres pièces), appliquez
de l'huile de réfrigération sur la pièce soudée.
Panneau de raccordement de tuyau
Trou prévu
Panneau arrière
Tuyau de liquide

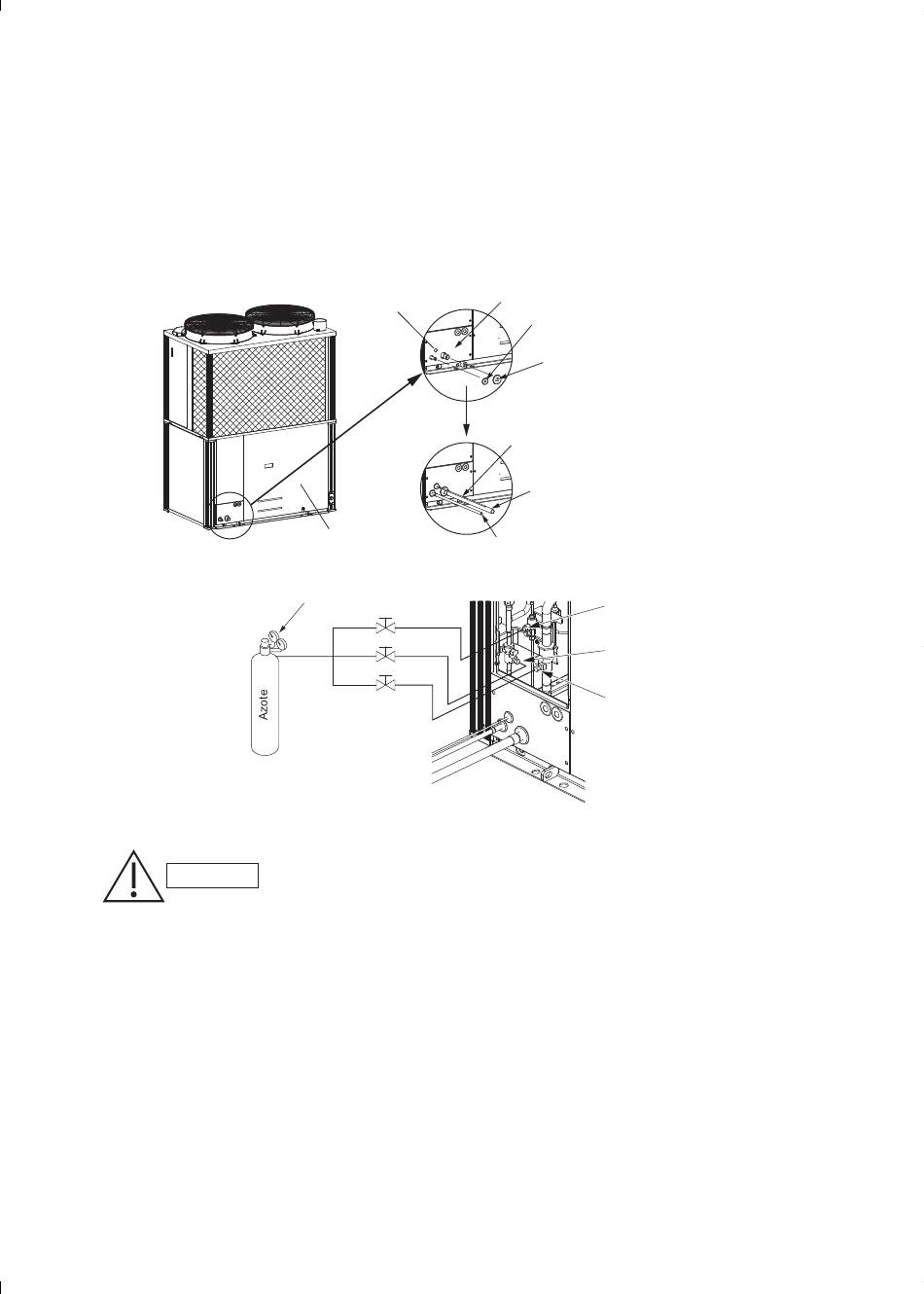

Fig. 17
FR - 18
Caoutchouc de fixation du tuyau pour
l'écoulement du liquide
Caoutchouc de fixation du
tuyau pour l'écoulement du
gaz
Tuyau d'équilibrage
Tuyau de gaz
Tuyau d'équilibrage
Tuyau de liquide
Tuyau de gaz
