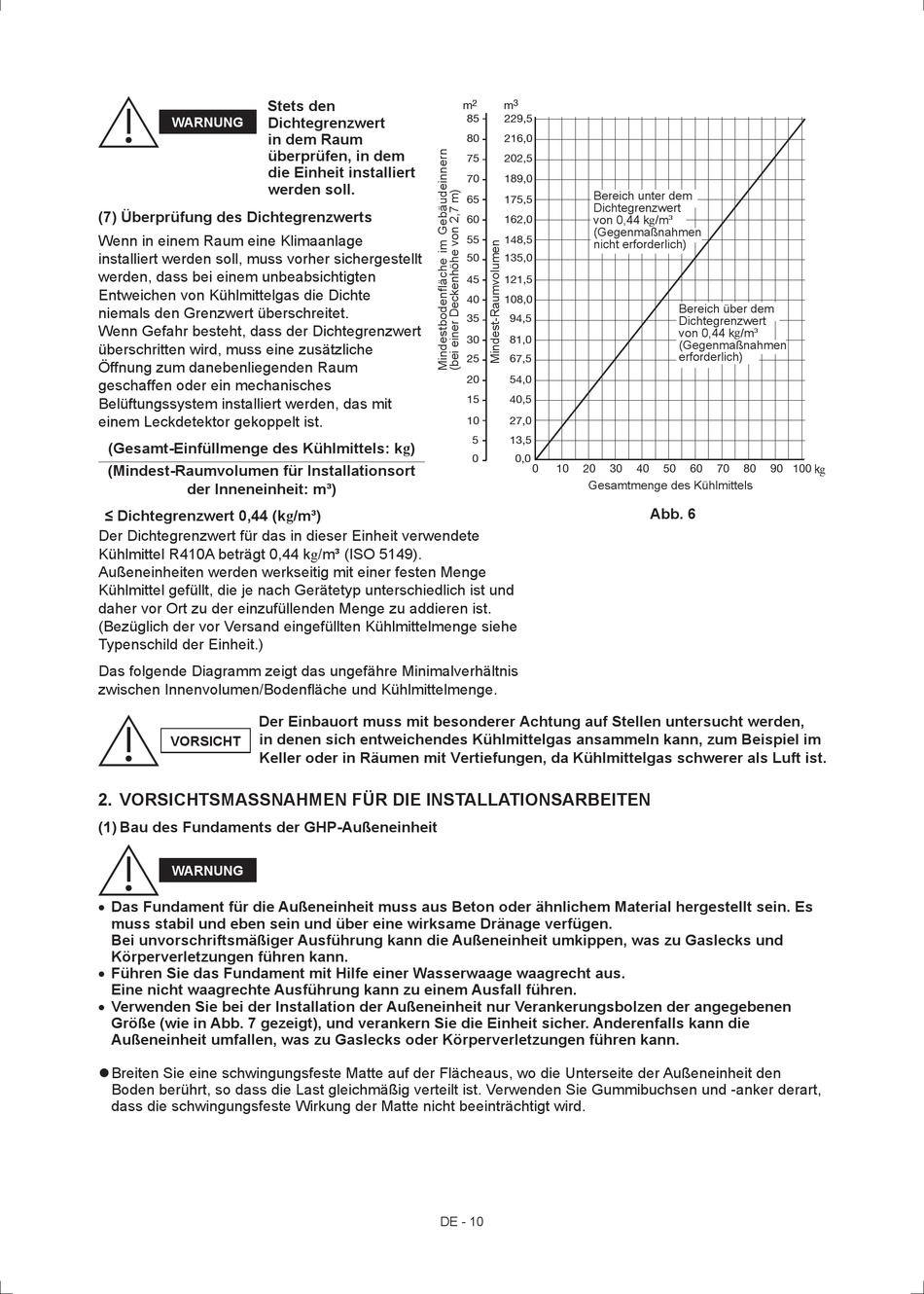

Stets den
Dichtegrenzwert
WARNUNG
in dem Raum
überprüfen, in dem
die Einheit installiert
werden soll.
(7) Überprüfung des Dichtegrenzwerts
Wenn in einem Raum eine Klimaanlage
installiert werden soll, muss vorher sichergestellt
werden, dass bei einem unbeabsichtigten
Entweichen von Kühlmittelgas die Dichte
niemals den Grenzwert überschreitet.
Wenn Gefahr besteht, dass der Dichtegrenzwert
überschritten wird, muss eine zusätzliche
Öffnung zum danebenliegenden Raum
geschaffen oder ein mechanisches
Belüftungssystem installiert werden, das mit
einem Leckdetektor gekoppelt ist.
(Gesamt-Einfüllmenge des Kühlmittels: kg)
(Mindest-Raumvolumen für Installationsort
der Inneneinheit: m³)
≤ Dichtegrenzwert 0,44 (kg/m³)
Der Dichtegrenzwert für das in dieser Einheit verwendete
Kühlmittel R410A beträgt 0,44 kg/m³ (ISO 5149).
Außeneinheiten werden werkseitig mit einer festen Menge
Kühlmittel gefüllt, die je nach Gerätetyp unterschiedlich ist und
daher vor Ort zu der einzufüllenden Menge zu addieren ist.
(Bezüglich der vor Versand eingefüllten Kühlmittelmenge siehe
Typenschild der Einheit.)
Das folgende Diagramm zeigt das ungefähre Minimalverhältnis
zwischen Innenvolumen/Bodenfläche und Kühlmittelmenge.
Der Einbauort muss mit besonderer Achtung auf Stellen untersucht werden,
in denen sich entweichendes Kühlmittelgas ansammeln kann, zum Beispiel im
VORSICHT
Keller oder in Räumen mit Vertiefungen, da Kühlmittelgas schwerer als Luft ist.
2. VORSICHTSMASSNAHMEN FÜR DIE INSTALLATIONSARBEITEN
(1) Bau des Fundaments der GHP-Außeneinheit
WARNUNG
• Das Fundament für die Außeneinheit muss aus Beton oder ähnlichem Material hergestellt sein. Es
muss stabil und eben sein und über eine wirksame Dränage verfügen.
Bei unvorschriftsmäßiger Ausführung kann die Außeneinheit umkippen, was zu Gaslecks und
Körperverletzungen führen kann.
• Führen Sie das Fundament mit Hilfe einer Wasserwaage waagrecht aus.
Eine nicht waagrechte Ausführung kann zu einem Ausfall führen.
• Verwenden Sie bei der Installation der Außeneinheit nur Verankerungsbolzen der angegebenen
Größe (wie in Abb. 7 gezeigt), und verankern Sie die Einheit sicher. Anderenfalls kann die
Außeneinheit umfallen, was zu Gaslecks oder Körperverletzungen führen kann.
Breiten Sie eine schwingungsfeste Matte auf der Flächeaus, wo die Unterseite der Außeneinheit den
Boden berührt, so dass die Last gleichmäßig verteilt ist. Verwenden Sie Gummibuchsen und -anker derart,
dass die schwingungsfeste Wirkung der Matte nicht beeinträchtigt wird.
2
3
m
m
85
229,5
80
216,0
75
202,5
70
189,0
Bereich unter dem
65
175,5
Dichtegrenzwert
von 0,44 kg/m³
60
162,0
(Gegenmaßnahmen
55
148,5
nicht erforderlich)
50
135,0
45
121,5
40
108,0
35
94,5
30
81,0
25
67,5
20
54,0
15
40,5
10
27,0
5
13,5
0
0,0
0
10
20
30
Gesamtmenge des Kühlmittels
DE - 10
Bereich über dem
Dichtegrenzwert
von 0,44 kg/m³
(Gegenmaßnahmen
erforderlich)
40
50
60
70
80
90 100
Abb. 6
kg
