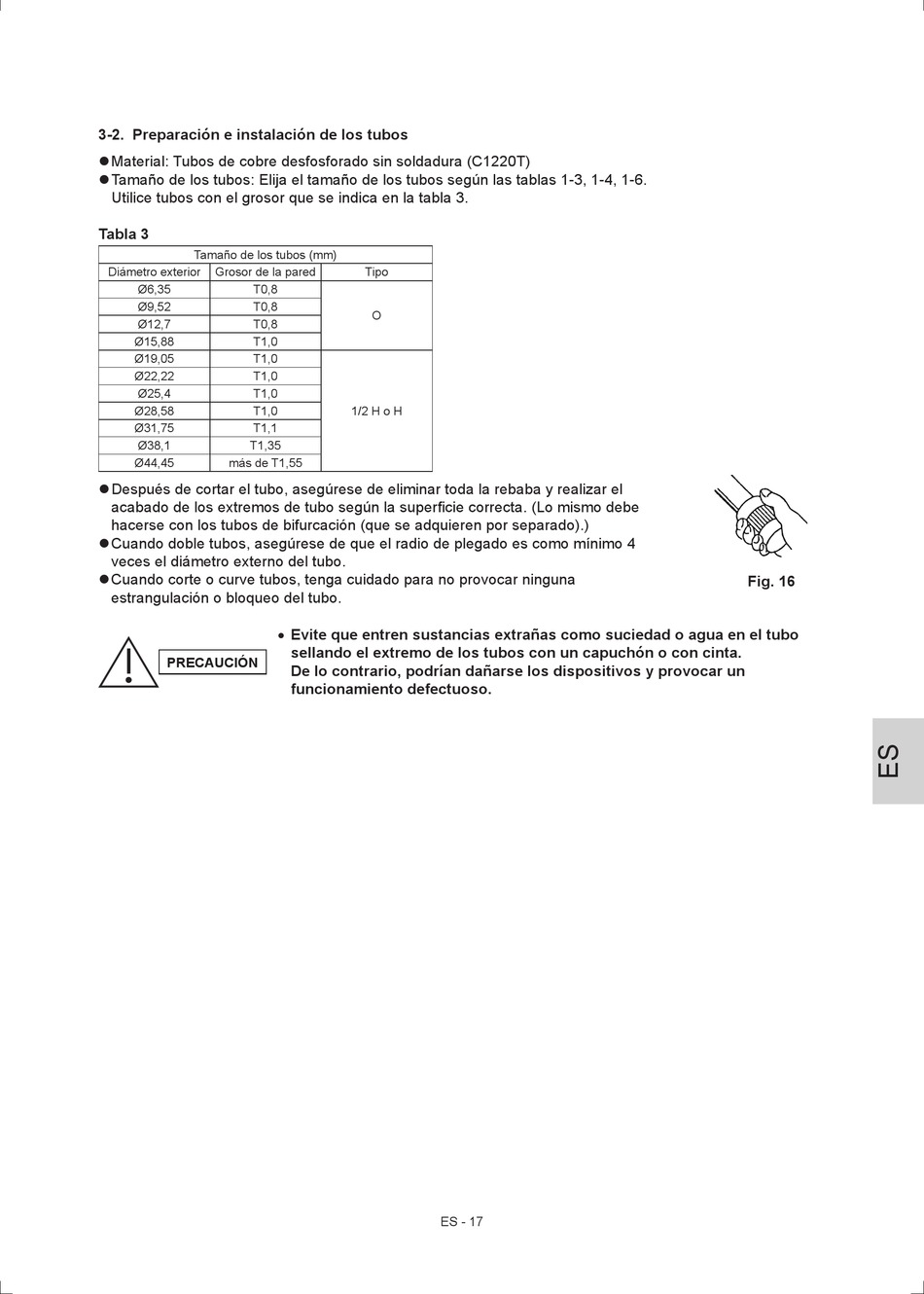

3-2. Preparación e instalación de los tubos
 Material: Tubos de cobre desfosforado sin soldadura (C1220T)
 Tamaño de los tubos: Elija el tamaño de los tubos según las tablas 1-3, 1-4, 1-6.
Utilice tubos con el grosor que se indica en la tabla 3.
Tabla 3
Tamaño de los tubos (mm)
Diámetro exterior Grosor de la pared
Ø6,35 T0,8
Ø9,52 T0,8
Ø12,7 T0,8
Ø15,88 T1,0
Ø19,05 T1,0
Ø22,22 T1,0
Ø25,4 T1,0
Ø28,58 T1,0
Ø31,75 T1,1
Ø38,1 T1,35
Ø44,45 más de T1,55
 Después de cortar el tubo, asegúrese de eliminar toda la rebaba y realizar el
acabado de los extremos de tubo según la superficie correcta. (Lo mismo debe
hacerse con los tubos de bifurcación (que se adquieren por separado).)
 Cuando doble tubos, asegúrese de que el radio de plegado es como mínimo 4
veces el diámetro externo del tubo.
 Cuando corte o curve tubos, tenga cuidado para no provocar ninguna
estrangulación o bloqueo del tubo.
PRECAUCIÓN
Tipo
O
1/2 H o H
• Evite que entren sustancias extrañas como suciedad o agua en el tubo
sellando el extremo de los tubos con un capuchón o con cinta.
De lo contrario, podrían dañarse los dispositivos y provocar un
funcionamiento defectuoso.
ES - 17
Fig. 16
