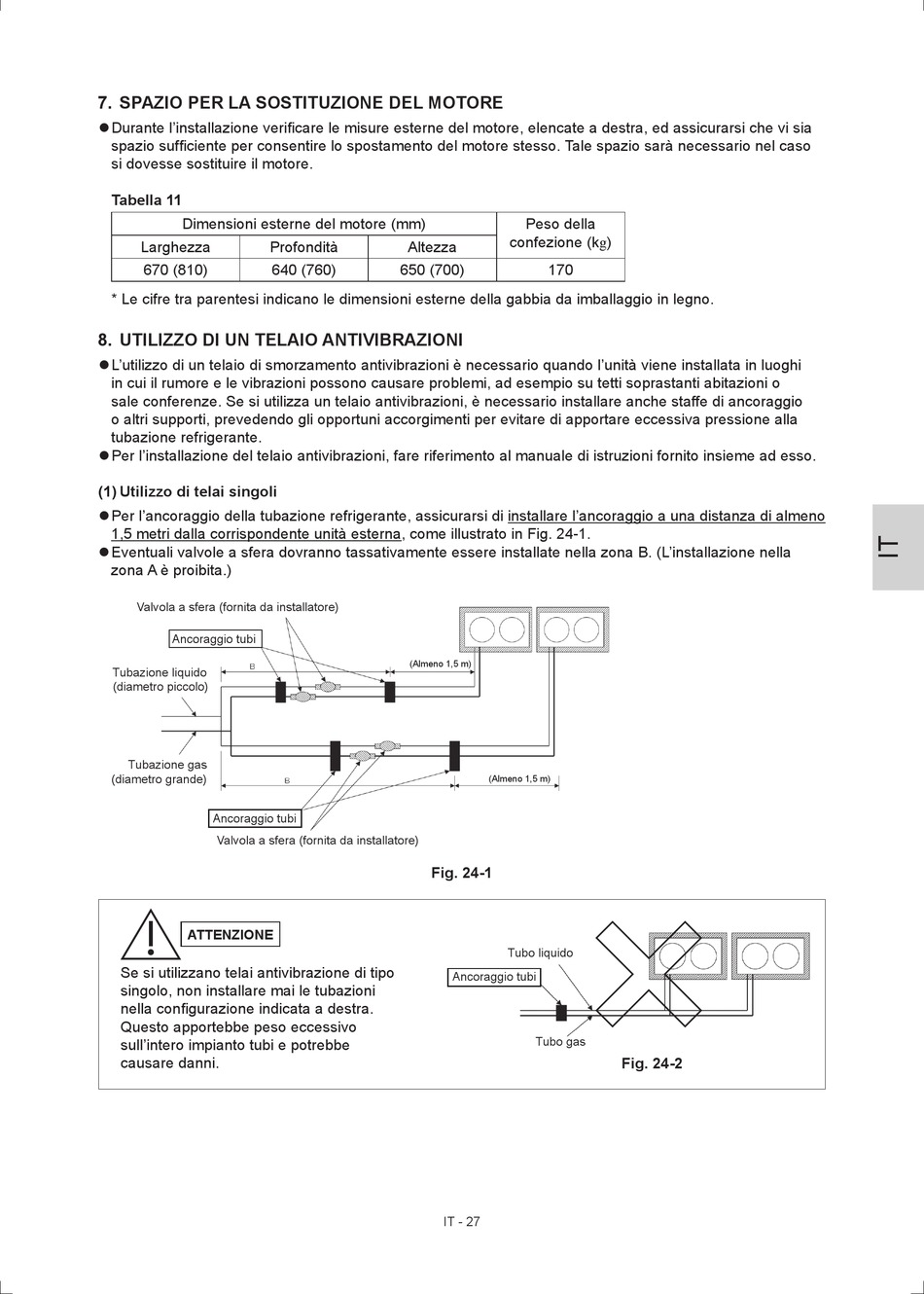

7. SPAZIO PER LA SOSTITUZIONE DEL MOTORE

 Durante l'installazione verificare le misure esterne del motore, elencate a destra, ed assicurarsi che vi sia
spazio sufficiente per consentire lo spostamento del motore stesso. Tale spazio sarà necessario nel caso
si dovesse sostituire il motore.
Tabella 11
Dimensioni esterne del motore (mm)
Larghezza Profondità
670 (810) 640 (760)
* Le cifre tra parentesi indicano le dimensioni esterne della gabbia da imballaggio in legno.

8. UTILIZZO DI UN TELAIO ANTIVIBRAZIONI

 L'utilizzo di un telaio di smorzamento antivibrazioni è necessario quando l'unità viene installata in luoghi
in cui il rumore e le vibrazioni possono causare problemi, ad esempio su tetti soprastanti abitazioni o
sale conferenze. Se si utilizza un telaio antivibrazioni, è necessario installare anche staffe di ancoraggio
o altri supporti, prevedendo gli opportuni accorgimenti per evitare di apportare eccessiva pressione alla
tubazione refrigerante.
 Per l'installazione del telaio antivibrazioni, fare riferimento al manuale di istruzioni fornito insieme ad esso.
(1) Utilizzo di telai singoli
 Per l'ancoraggio della tubazione refrigerante, assicurarsi di installare l'ancoraggio a una distanza di almeno
1,5 metri dalla corrispondente unità esterna, come illustrato in Fig. 24-1.
 Eventuali valvole a sfera dovranno tassativamente essere installate nella zona B. (L'installazione nella
zona A è proibita.)
Valvola a sfera (fornita da installatore)
Ancoraggio tubi
Tubazione liquido
(diametro piccolo)
Tubazione gas
(diametro grande)
Ancoraggio tubi
Valvola a sfera (fornita da installatore)
ATTENZIONE
Se si utilizzano telai antivibrazione di tipo
singolo, non installare mai le tubazioni
nella configurazione indicata a destra.
Questo apportebbe peso eccessivo
sull'intero impianto tubi e potrebbe
causare danni.
Peso della
confezione (kg)
Altezza
650 (700) 170
(Almeno 1,5 m)
(Almeno 1,5 m)
Fig. 24-1
Tubo liquido
Ancoraggio tubi
Tubo gas
IT - 27
Fig. 24-2
