3-3. Conexión del tubo de refrigerante
3-3-1. Conexión del tubo de refrigerante a la unidad exterior de bomba de calor de gas
1. Quite la goma de sujeción de tubo de los tubos de gas y líquido del panel de unión de tuberías.
2. Abra el orificio de montaje troquelado del tubo de equilibrio.
3. Conecte los tubos de gas y líquido y realice la soldadura fuerte.
4. Conecte el tubo de equilibrio y realice una conexión abocardada. (Par de torsión: 16 ± 2 N·m).
5. Vuelva a colocar el panel de sujeción y la goma de sujeción del tubo de gas, el tubo de líquido y el tubo de
equilibrio en su posición original. La goma de sujeción del tubo de equilibrio se incluye en la parte trasera
del panel posterior de la unidad exterior de bomba de calor de gas.
Válvula reductora de presión
PRECAUCIÓN
Asegúrese de hacer lo siguiente antes de la soldadura.
• La goma que aprieta los tubos se daña fácilmente con el calor. Asegúrese de retirarla antes de la
soldadura.
• Enfríe los tubos con trapos húmedos u otros materiales para impedir que el valor interior de la máquina
resulte dañado por el calor de la soldadura.
• Asegúrese de sustituir el contenido del tubo con nitrógeno para evitar la formación de una película de
óxido. (No utilice oxígeno, dióxido de carbono ni refrigerante.)
• No utilice agentes de película óxida disponibles en el mercado (antioxidantes). Pueden afectar
negativamente al refrigerante y al aceite de refrigeración, y pueden provocar fallos de funcionamiento.
• Si se utilizan conexiones abocardadas (para los conectores interiores u otra pieza), aplique aceite de
refrigeración a la pieza abocardada.
Orificio de montaje
Panel de conexión de tubos
troquelado
Panel posterior
Tubo de líquido

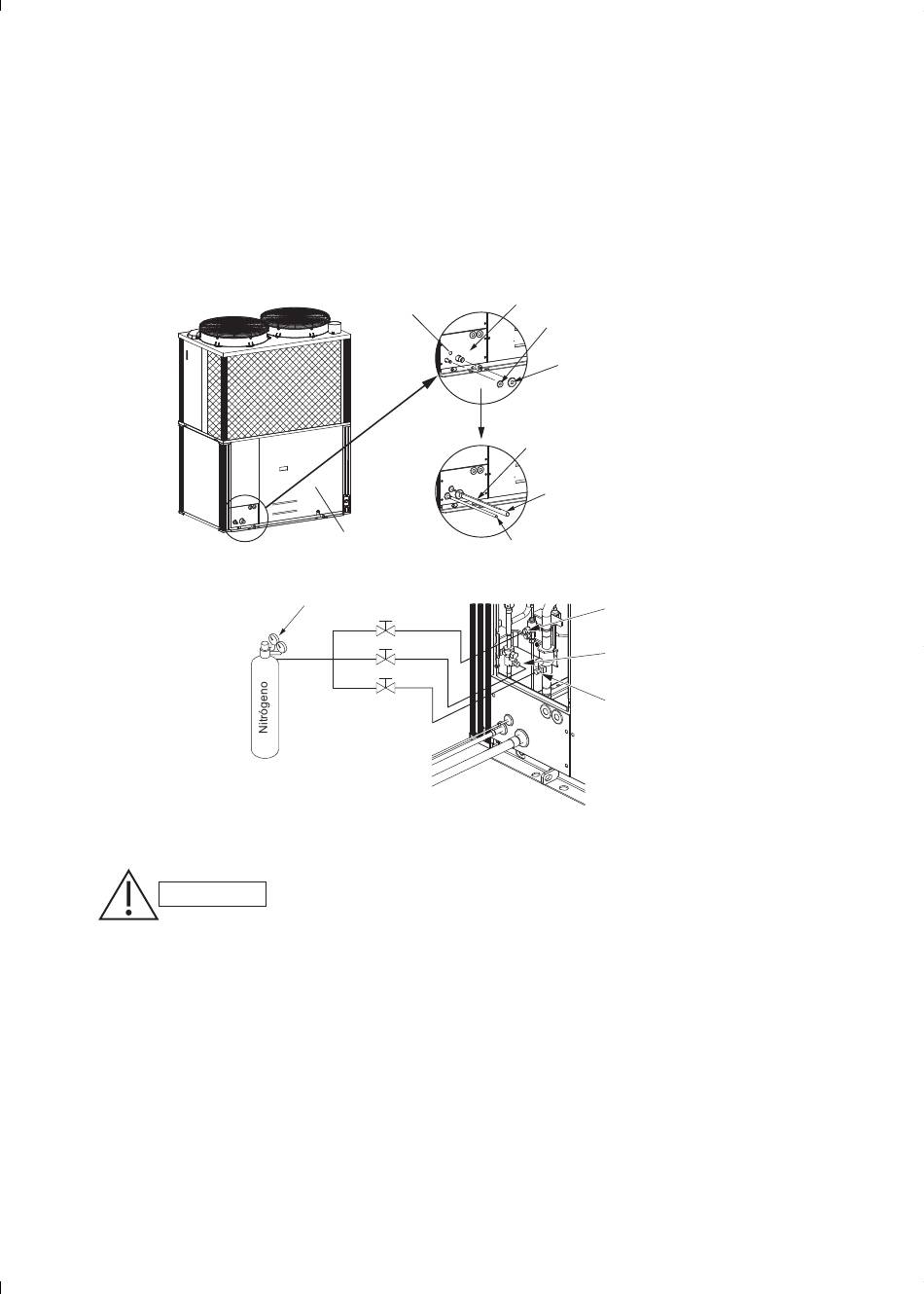

Fig. 17
ES - 18
Goma de sujeción de tubo de líquido
Goma de sujeción de tubo de gas
Tubo de equilibrio
Tubo de gas
Tubo de equilibrio
Tubo de líquido
Tubo de gas
