3-3-2. Conexión del tubo de refrigerante a la unidad exterior U-10MES2E8

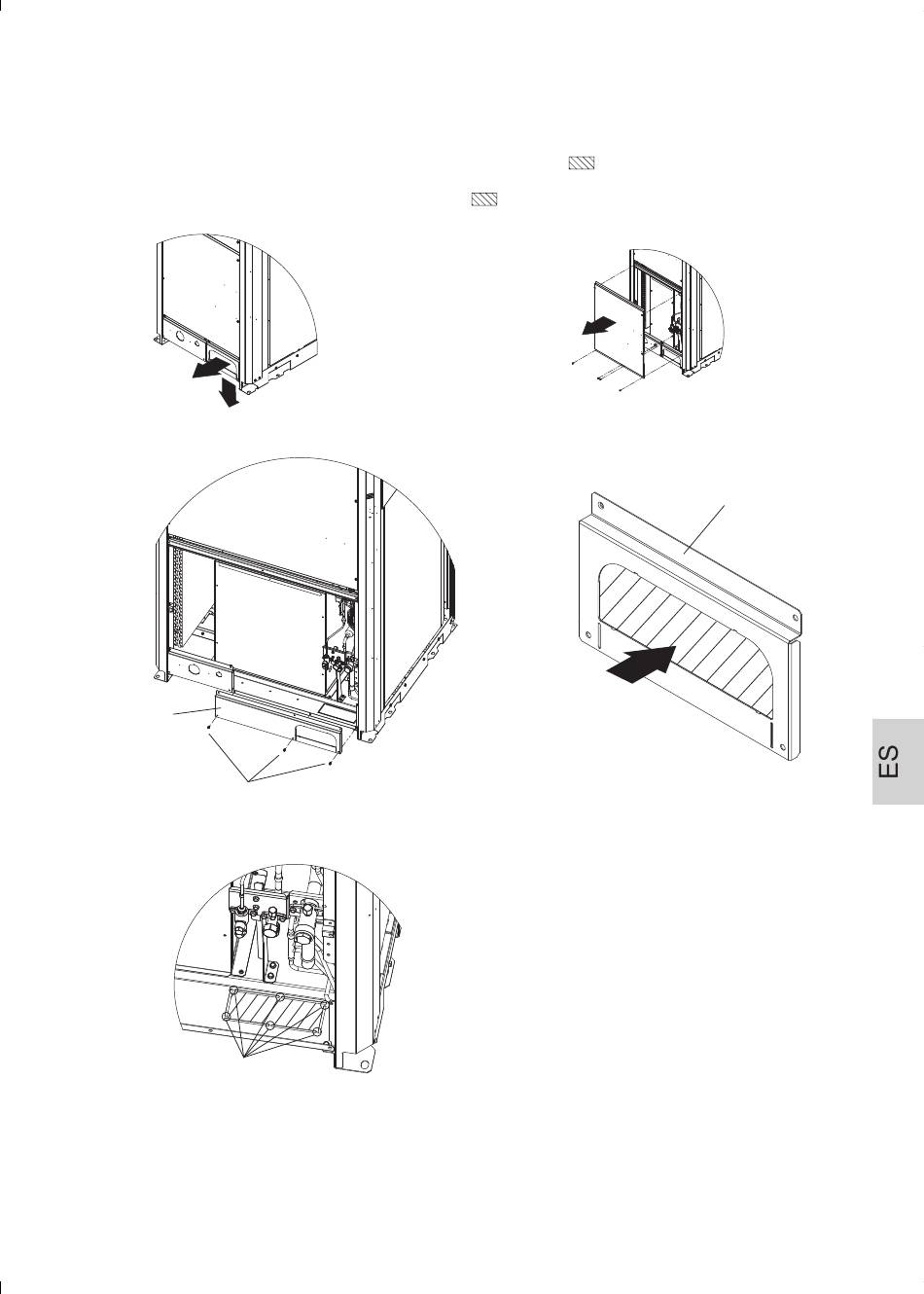

1. El tubo puede proceder de la parte frontal o de la parte inferior. La válvula de conexión se encuentra en
el interior de la unidad. Por lo tanto, extraiga el panel delantero como se muestra en la Fig. 18.
(1) Si el tubo procede de la parte frontal, corte la parte de la abertura (
(2) Si el tubo procede de la parte inferior, utilice unos alicates o una herramienta similar para cortar la
abertura de salida del tubo (parte indicada mediante
Parte frontal
Parte inferior
Cubierta del tubo
Extraiga 3 tornillos.
Si el tubo procede de la parte inferior,
utilice los alicates de corte o una
herramienta similar para cortar el área
sombreada.
).
) de la cubierta del tubo.
Extraiga 8 tornillos del
panel delantero.
Corte el área sombreada en
la dirección de la flecha.
Fig. 18
ES - 19
Cubierta del tubo
