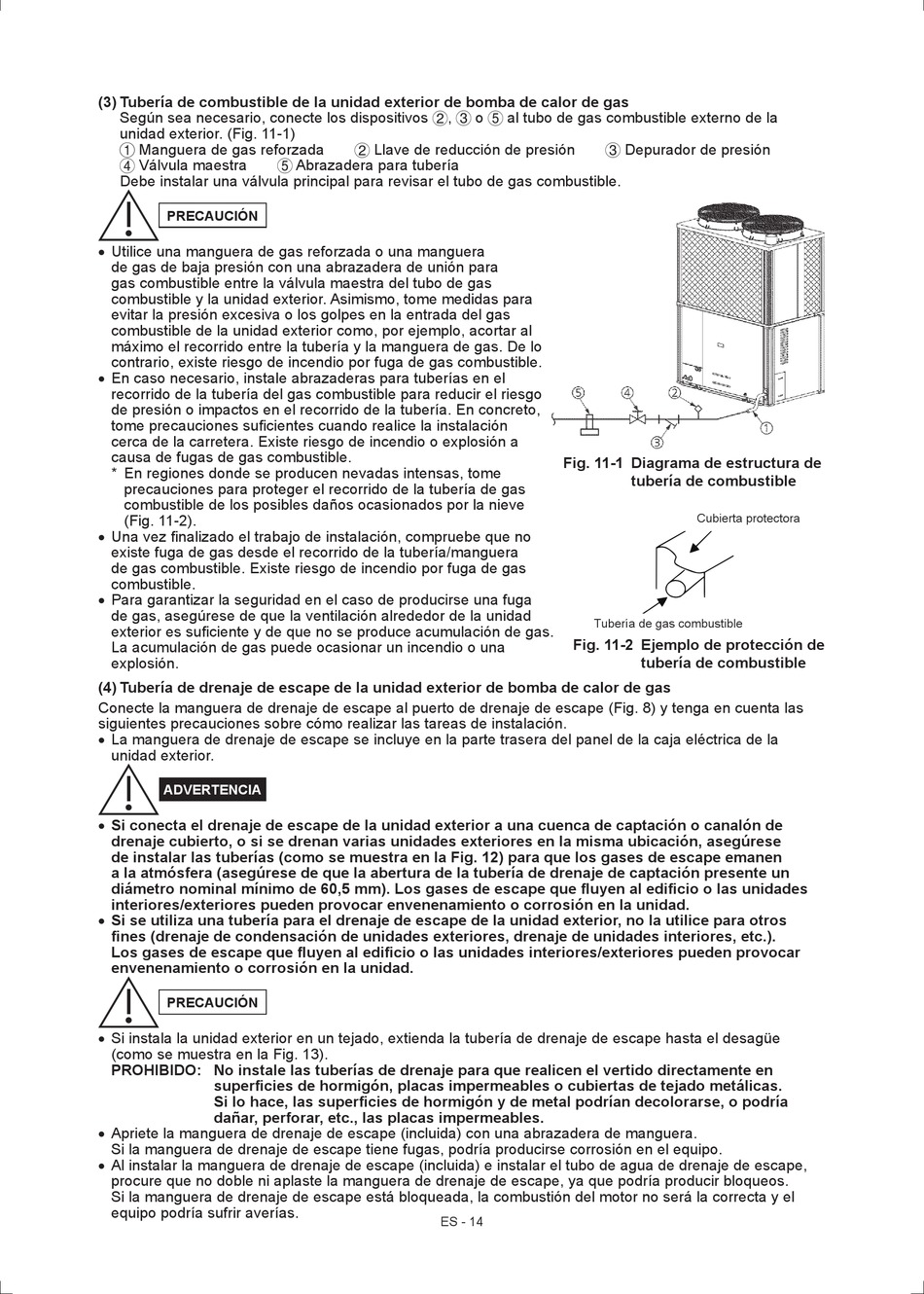

(3) Tubería de combustible de la unidad exterior de bomba de calor de gas
Según sea necesario, conecte los dispositivos 2, 3 o 5 al tubo de gas combustible externo de la
unidad exterior. (Fig. 11-1)
1 Manguera de gas reforzada
4 Válvula maestra
Debe instalar una válvula principal para revisar el tubo de gas combustible.
PRECAUCIÓN
• Utilice una manguera de gas reforzada o una manguera
de gas de baja presión con una abrazadera de unión para
gas combustible entre la válvula maestra del tubo de gas
combustible y la unidad exterior. Asimismo, tome medidas para
evitar la presión excesiva o los golpes en la entrada del gas
combustible de la unidad exterior como, por ejemplo, acortar al
máximo el recorrido entre la tubería y la manguera de gas. De lo
contrario, existe riesgo de incendio por fuga de gas combustible.
• En caso necesario, instale abrazaderas para tuberías en el
recorrido de la tubería del gas combustible para reducir el riesgo
de presión o impactos en el recorrido de la tubería. En concreto,
tome precauciones suficientes cuando realice la instalación
cerca de la carretera. Existe riesgo de incendio o explosión a
causa de fugas de gas combustible.
* En regiones donde se producen nevadas intensas, tome
precauciones para proteger el recorrido de la tubería de gas
combustible de los posibles daños ocasionados por la nieve
(Fig. 11-2).
• Una vez finalizado el trabajo de instalación, compruebe que no
existe fuga de gas desde el recorrido de la tubería/manguera
de gas combustible. Existe riesgo de incendio por fuga de gas
combustible.
• Para garantizar la seguridad en el caso de producirse una fuga
de gas, asegúrese de que la ventilación alrededor de la unidad
exterior es suficiente y de que no se produce acumulación de gas.
La acumulación de gas puede ocasionar un incendio o una
explosión.
(4) Tubería de drenaje de escape de la unidad exterior de bomba de calor de gas
Conecte la manguera de drenaje de escape al puerto de drenaje de escape (Fig. 8) y tenga en cuenta las
siguientes precauciones sobre cómo realizar las tareas de instalación.
• La manguera de drenaje de escape se incluye en la parte trasera del panel de la caja eléctrica de la
unidad exterior.
ADVERTENCIA
• Si conecta el drenaje de escape de la unidad exterior a una cuenca de captación o canalón de
drenaje cubierto, o si se drenan varias unidades exteriores en la misma ubicación, asegúrese
de instalar las tuberías (como se muestra en la Fig. 12) para que los gases de escape emanen
a la atmósfera (asegúrese de que la abertura de la tubería de drenaje de captación presente un
diámetro nominal mínimo de 60,5 mm). Los gases de escape que fluyen al edificio o las unidades
interiores/exteriores pueden provocar envenenamiento o corrosión en la unidad.
• Si se utiliza una tubería para el drenaje de escape de la unidad exterior, no la utilice para otros
fines (drenaje de condensación de unidades exteriores, drenaje de unidades interiores, etc.).
Los gases de escape que fluyen al edificio o las unidades interiores/exteriores pueden provocar
envenenamiento o corrosión en la unidad.
PRECAUCIÓN
• Si instala la unidad exterior en un tejado, extienda la tubería de drenaje de escape hasta el desagüe
(como se muestra en la Fig. 13).
PROHIBIDO: No instale las tuberías de drenaje para que realicen el vertido directamente en
superficies de hormigón, placas impermeables o cubiertas de tejado metálicas.
Si lo hace, las superficies de hormigón y de metal podrían decolorarse, o podría
dañar, perforar, etc., las placas impermeables.
• Apriete la manguera de drenaje de escape (incluida) con una abrazadera de manguera.
Si la manguera de drenaje de escape tiene fugas, podría producirse corrosión en el equipo.
• Al instalar la manguera de drenaje de escape (incluida) e instalar el tubo de agua de drenaje de escape,
procure que no doble ni aplaste la manguera de drenaje de escape, ya que podría producir bloqueos.
Si la manguera de drenaje de escape está bloqueada, la combustión del motor no será la correcta y el
equipo podría sufrir averías.
2 Llave de reducción de presión
5 Abrazadera para tubería
ES - 14
3 Depurador de presión
Fig. 11-1 Diagrama de estructura de
tubería de combustible
Cubierta protectora
Tubería de gas combustible
Fig. 11-2 Ejemplo de protección de
tubería de combustible
