5-5. Finition de l'installation

Après avoir terminé l'isolation et le guipage de la tuyauterie,
utiliser un mastic d'étanchéité pour obturer le trou dans le mur
afin d'éviter la pénétration de pluie et l'entrée d'air. (Fig. 5-10)
Appliquer le mastic ici
6. COMMENT INSTALLER LA
TÉLÉCOMMANDE DE MINUTERIE OU
LA TÉLÉCOMMANDE CÂBLÉE HAUT
DE GAMME (PIÈCE EN OPTION)

REMARQUE

Se reporter au mode d'emploi fourni avec la télécommande de
minuterie en option ou avec la télécommande câblée haut de
gamme en option.

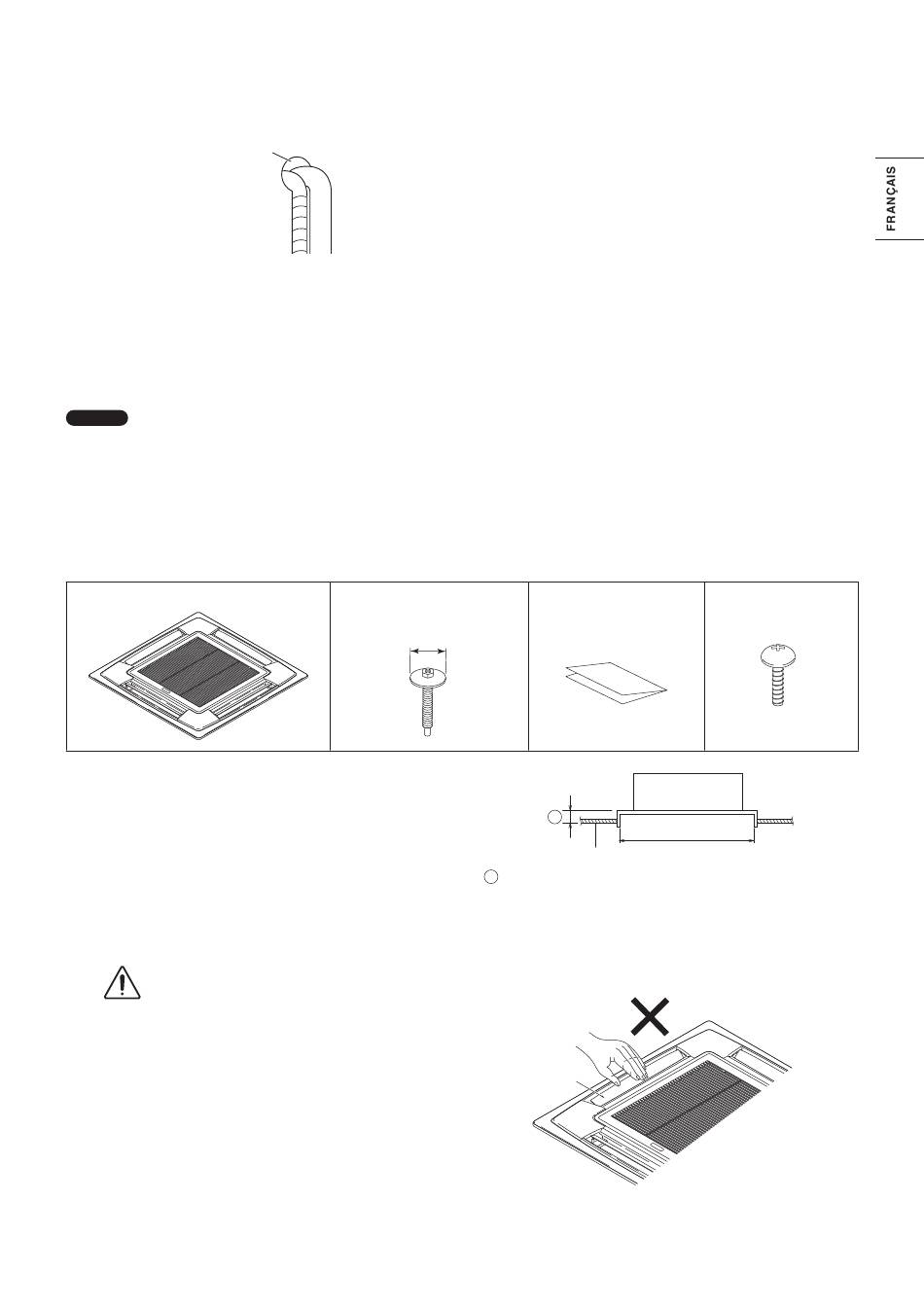

7. COMMENT INSTALLER LE PLAFONNIER

■ Type cassette 4 voies (Type U1)

Accessoires
Plafonnier ×1
7-1. Préparatifs pour L'installation du Plafonnier
(1) Vérification de la position de l'unité
1) Vérifiez que le trou de plafond se trouve dans cette
plage :
860 mm × 860 mm à 910 mm × 910 mm
2) Confirmez que la position de l'unité intérieure et du
plafond est telle qu'indiquée sur le schéma. Si les
positions de la surface de plafond et de l'unité ne
correspondent pas, une fuite d'air, une fuite d'eau, une
défaillance de fonctionnement du volet ou un autre
problème peut en résulter.
PRÉCAUTION
●
Ne placez jamais le panneau la face vers le bas.
Accrochez-le verticalement ou posez-le sur un
objet en surplomb. Le placer la face vers le bas
endommagera la surface.
●
Ne touchez pas le volet ni ne lui appliquez de
force.
(Ceci peut entraîner un mauvais fonctionnement
du volet.)
Tuyauterie
Fig. 5-10
Vis avec tête à rondelle ×4
M5 × 40
ø18
Remarques sur
l'installation ×1
A
Dimension d'ouverture
au plafond
Côté plafond
A : Veillez à prévoir nécessairement un espace dans la
plage de 12 à 17 mm.
Si hors de la plage, un dysfonctionnement ou toute autre
sorte de problème peuvent se produire.
Volet
43
Vis ×4
4 × 12
é principale
Unit
