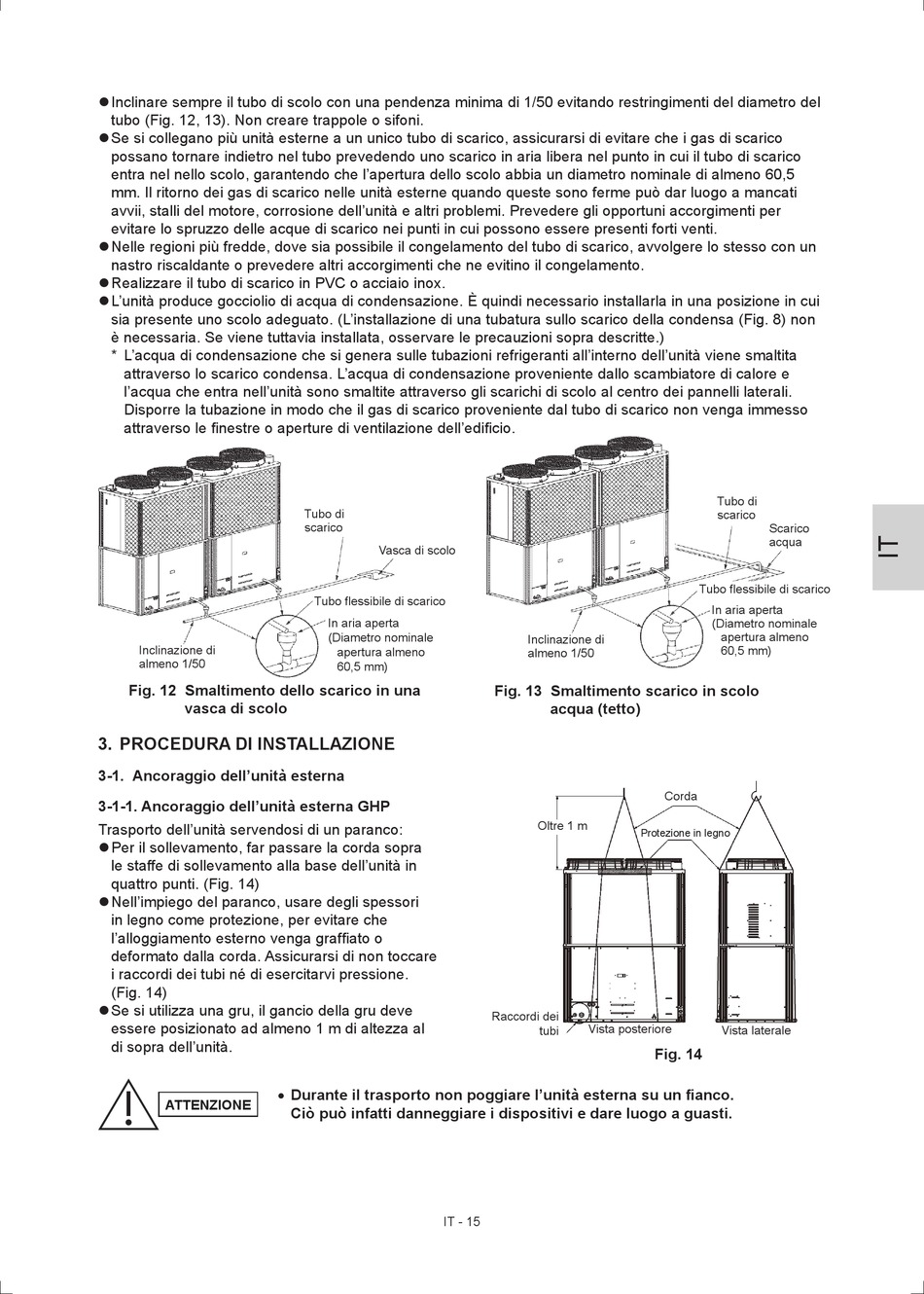

 Inclinare sempre il tubo di scolo con una pendenza minima di 1/50 evitando restringimenti del diametro del
tubo (Fig. 12, 13). Non creare trappole o sifoni.
 Se si collegano più unità esterne a un unico tubo di scarico, assicurarsi di evitare che i gas di scarico
possano tornare indietro nel tubo prevedendo uno scarico in aria libera nel punto in cui il tubo di scarico
entra nel nello scolo, garantendo che l'apertura dello scolo abbia un diametro nominale di almeno 60,5
mm. Il ritorno dei gas di scarico nelle unità esterne quando queste sono ferme può dar luogo a mancati
avvii, stalli del motore, corrosione dell'unità e altri problemi. Prevedere gli opportuni accorgimenti per
evitare lo spruzzo delle acque di scarico nei punti in cui possono essere presenti forti venti.
 Nelle regioni più fredde, dove sia possibile il congelamento del tubo di scarico, avvolgere lo stesso con un
nastro riscaldante o prevedere altri accorgimenti che ne evitino il congelamento.
 Realizzare il tubo di scarico in PVC o acciaio inox.
 L'unità produce gocciolio di acqua di condensazione. È quindi necessario installarla in una posizione in cui
sia presente uno scolo adeguato. (L'installazione di una tubatura sullo scarico della condensa (Fig. 8) non
è necessaria. Se viene tuttavia installata, osservare le precauzioni sopra descritte.)
* L'acqua di condensazione che si genera sulle tubazioni refrigeranti all'interno dell'unità viene smaltita
attraverso lo scarico condensa. L'acqua di condensazione proveniente dallo scambiatore di calore e
l'acqua che entra nell'unità sono smaltite attraverso gli scarichi di scolo al centro dei pannelli laterali.
Disporre la tubazione in modo che il gas di scarico proveniente dal tubo di scarico non venga immesso
attraverso le finestre o aperture di ventilazione dell'edificio.
Inclinazione di
almeno 1/50
Fig. 12 Smaltimento dello scarico in una
vasca di scolo

3. PROCEDURA DI INSTALLAZIONE

3-1. Ancoraggio dell'unità esterna
3-1-1. Ancoraggio dell'unità esterna GHP
Trasporto dell'unità servendosi di un paranco:
 Per il sollevamento, far passare la corda sopra
le staffe di sollevamento alla base dell'unità in
quattro punti. (Fig. 14)
 Nell'impiego del paranco, usare degli spessori
in legno come protezione, per evitare che
l'alloggiamento esterno venga graffiato o
deformato dalla corda. Assicurarsi di non toccare
i raccordi dei tubi né di esercitarvi pressione.
(Fig. 14)
 Se si utilizza una gru, il gancio della gru deve
essere posizionato ad almeno 1 m di altezza al
di sopra dell'unità.
ATTENZIONE
Tubo di
scarico
Vasca di scolo
Tubo flessibile di scarico
In aria aperta
(Diametro nominale
apertura almeno
60,5 mm)
• Durante il trasporto non poggiare l'unità esterna su un fianco.
Ciò può infatti danneggiare i dispositivi e dare luogo a guasti.
IT - 15
Inclinazione di
almeno 1/50
Fig. 13 Smaltimento scarico in scolo
acqua (tetto)
Corda
Oltre 1 m
Protezione in legno
Raccordi dei
Vista posteriore
tubi
Fig. 14
Tubo di
scarico
Scarico
acqua
Tubo flessibile di scarico
In aria aperta
(Diametro nominale
apertura almeno
60,5 mm)
Vista laterale
