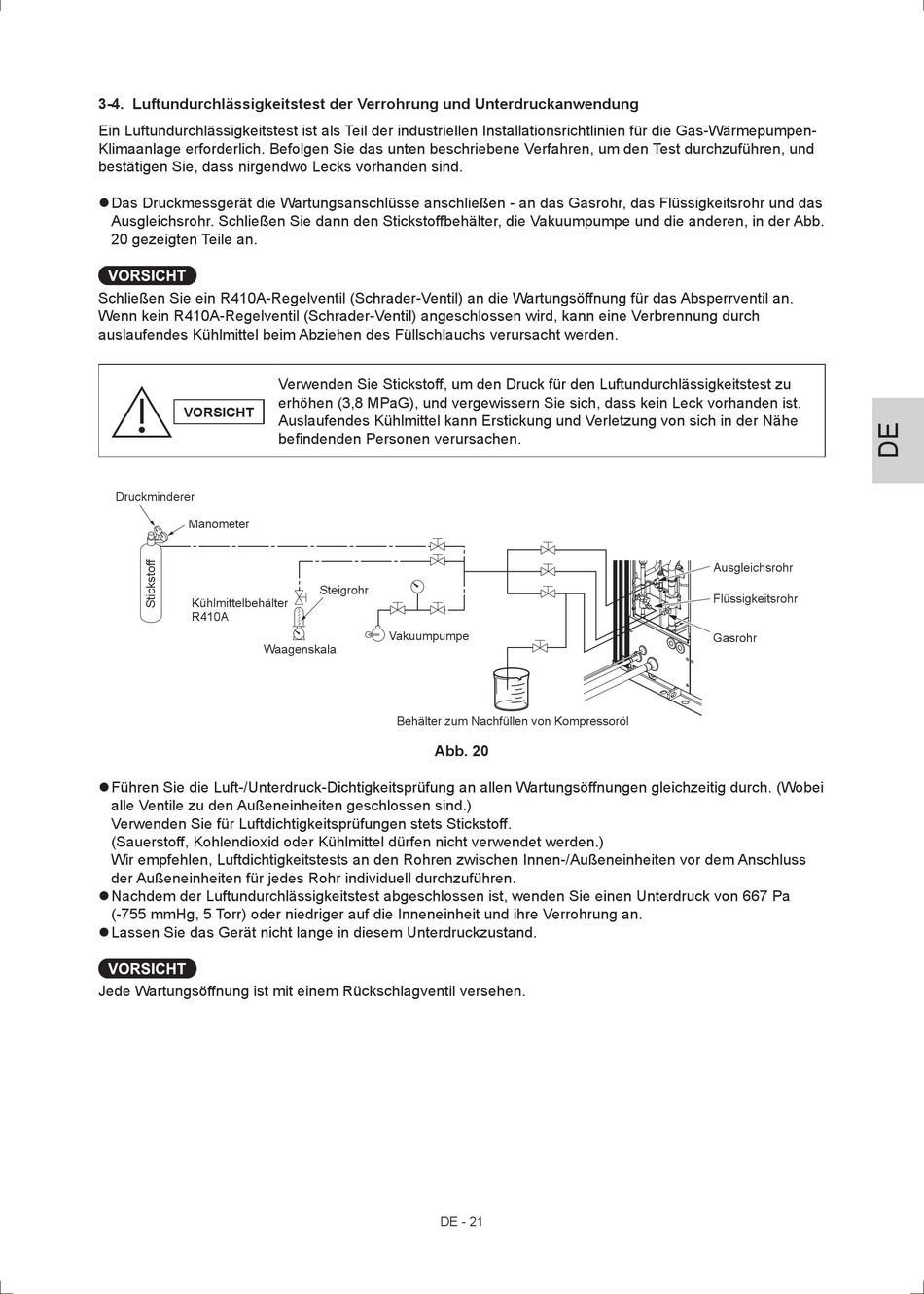

3-4. Luftundurchlässigkeitstest der Verrohrung und Unterdruckanwendung
Ein Luftundurchlässigkeitstest ist als Teil der industriellen Installationsrichtlinien für die Gas-Wärmepumpen-
Klimaanlage erforderlich. Befolgen Sie das unten beschriebene Verfahren, um den Test durchzuführen, und
bestätigen Sie, dass nirgendwo Lecks vorhanden sind.
Das Druckmessgerät die Wartungsanschlüsse anschließen - an das Gasrohr, das Flüssigkeitsrohr und das
Ausgleichsrohr. Schließen Sie dann den Stickstoffbehälter, die Vakuumpumpe und die anderen, in der Abb.
20 gezeigten Teile an.
Schließen Sie ein R410A-Regelventil (Schrader-Ventil) an die Wartungsöffnung für das Absperrventil an.
Wenn kein R410A-Regelventil (Schrader-Ventil) angeschlossen wird, kann eine Verbrennung durch
auslaufendes Kühlmittel beim Abziehen des Füllschlauchs verursacht werden.
VORSICHT
Druckminderer
Manometer
Kühlmittelbehälter
R410A
Waagenskala
Führen Sie die Luft-/Unterdruck-Dichtigkeitsprüfung an allen Wartungsöffnungen gleichzeitig durch. (Wobei
alle Ventile zu den Außeneinheiten geschlossen sind.)
Verwenden Sie für Luftdichtigkeitsprüfungen stets Stickstoff.
(Sauerstoff, Kohlendioxid oder Kühlmittel dürfen nicht verwendet werden.)
Wir empfehlen, Luftdichtigkeitstests an den Rohren zwischen Innen-/Außeneinheiten vor dem Anschluss
der Außeneinheiten für jedes Rohr individuell durchzuführen.
Nachdem der Luftundurchlässigkeitstest abgeschlossen ist, wenden Sie einen Unterdruck von 667 Pa
(-755 mmHg, 5 Torr) oder niedriger auf die Inneneinheit und ihre Verrohrung an.
Lassen Sie das Gerät nicht lange in diesem Unterdruckzustand.
Jede Wartungsöffnung ist mit einem Rückschlagventil versehen.
Verwenden Sie Stickstoff, um den Druck für den Luftundurchlässigkeitstest zu
erhöhen (3,8 MPaG), und vergewissern Sie sich, dass kein Leck vorhanden ist.
Auslaufendes Kühlmittel kann Erstickung und Verletzung von sich in der Nähe
befindenden Personen verursachen.
Steigrohr
Vakuumpumpe
Behälter zum Nachfüllen von Kompressoröl
Abb. 20
DE - 21
Ausgleichsrohr
Flüssigkeitsrohr
Gasrohr
