Klimagerät
Installationsanleitung
MODELL NR.:-
MODELL NR.:-

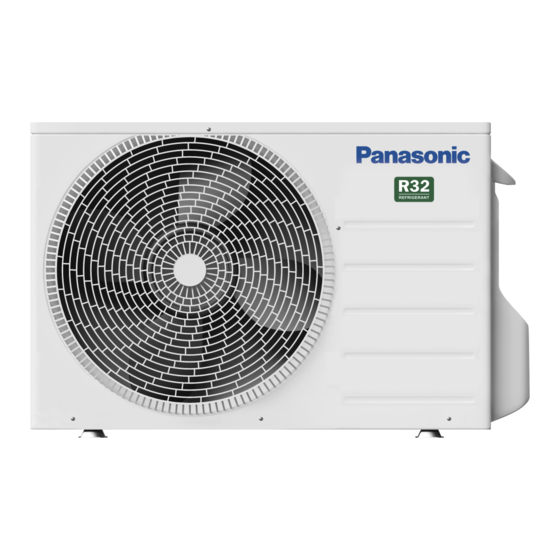

Serie CU-Z20, Z25, Z35, Z42, Z50, Z71ZKE.
VORSICHT
R32
KÄLTEMITTEL
Diese Klimaanlage enthält und
verwendet das Kältemittel R32.
DIESES PRODUKT DARF NUR VON QUALIFIZIERTEM
PERSONAL INSTALLIERT ODER GEWARTET WERDEN.
Beachten Sie nationale, bundesstaatliche, regionale
und lokale Gesetze, Verordnungen, Richtlinien sowie
Installations- und Bedienungsanleitungen, bevor dieses
Produkt installiert, gewartet und/oder repariert wird.
* nur zu Illustrationszwecken
Erklärung der Symbole auf dem
Innen- bzw. dem Außengerät.
Dieses Symbol weist darauf hin, dass dieses Gerät ein
brennbares Kältemittel verwendet. Falls das Kältemittel
WARNUNG
austritt und in Berührung mit einer externen Zündquelle
kommt, besteht die Möglichkeit einer Entzündung.
Dieses Symbol weist darauf hin, dass die
VORSICHT
Installationsanleitung sorgfältig gelesen werden sollte.
Dieses Symbol weist darauf hin, dass ein Service-
VORSICHT
Techniker dieses Gerät unter Bezugnahme auf die
Installationsanleitung handhaben sollte.
Dieses Symbol weist darauf hin, dass in
der Bedienungsanleitung und/oder der
VORSICHT
Installationsanleitung weitere Informationen enthalten
sind.
WEB-ACXF60-50070-DE
DEUTSCH
Werbung
Verwandte Anleitungen für Panasonic CU-Z20-Serie
Inhaltszusammenfassung für Panasonic CU-Z20-Serie
- Seite 1 Klimagerät Installationsanleitung * nur zu Illustrationszwecken MODELL NR.:- MODELL NR.:- Serie CU-Z20, Z25, Z35, Z42, Z50, Z71ZKE. Erklärung der Symbole auf dem VORSICHT Innen- bzw. dem Außengerät. Dieses Symbol weist darauf hin, dass dieses Gerät ein brennbares Kältemittel verwendet. Falls das Kältemittel WARNUNG austritt und in Berührung mit einer externen Zündquelle kommt, besteht die Möglichkeit einer Entzündung.
- Seite 2 INHALT 1. Wichtig..............................3 Sicherheitshinweise ........................3 Vorsichtsmaßnahmen für die Verwendung des Kältemittels vom Typ R32 ........ 5 2. Allgemein ............................. 8 Für die Montage erforderliche Werkzeuge ................8 Beiliegendes Zubehör ........................ 8 3. Wahl des Standorts ..........................9 Außengerät ..........................9 Montage des Außengeräts ......................
- Seite 3 1. Wichtig 1.1 Sicherheitshinweise • Bitte lesen Sie die folgenden „SICHERHEITSHINWEISE“ vor der Inbetriebnahme sorgfältig durch. • Überprüfen Sie vor der Installation die Art des verwendeten Gases. • Elektroarbeiten müssen von einem ausgebildeten Elektriker durchgeführt werden. Stellen Sie sicher, dass Sie für das zu montierende Modell die korrekte elektrische Leistung des Netzsteckers und des Hauptstromkreises benutzen.
- Seite 4 Das Klimagerät muss geerdet und sollte möglichst mit einem FI-Schutzschalter mit einer Empfi ndlichkeit von 30 mA bei 0,1 s oder weniger versehen werden. Eine unzureichende Installation kann bei Störungen des Geräts zu elektrischen Schlägen und Feuer oder zu Undichtigkeiten führen. Bevor der Verdichter in Betrieb genommen wird, müssen die Kältemittelleitungen ordnungsgemäß...
- Seite 5 1.2 Vorsichtsmaßnahmen für die Verwendung des Kältemittels vom Typ R32 • Beachten Sie die folgenden Vorsichtsmaßnahmen und Installationsverfahren. WARNUNG Beim Verbinden der Bördelung an der Innenseite ist sicherzustellen, dass der Bördelanschluss nur einmal verwendet wird. Bei Festdrehen oder Entspannen muss die Bördelung erneut durchgeführt werden.
- Seite 6 2-3. Arbeitsverfahren • Die Arbeiten müssen gemäß einem kontrollierten Verfahren durchgeführt werden, um das Risiko zu minimieren, dass während der Arbeiten entzündliche Gase oder Dämpfe vorhanden sind. 2-4. Allgemeiner Arbeitsbereich • Das gesamte Wartungspersonal und andere Mitarbeiter, die in der näheren Umgebung arbeiten, müssen hinsichtlich des Wesens der durchgeführten Arbeiten angewiesen und überwacht werden. •...
- Seite 7 Entfernung und Entleerung • Wenn zu Reparaturen – oder für andere Zwecke – in den Kältemittelkreislauf eingegriffen wird, sind konventionelle Verfahren anzuwenden. Es ist jedoch wichtig, bewährte Methoden zu befolgen, da die Entfl ammbarkeit eine Rolle spielt. Das folgende Verfahren sollte eingehalten werden: •...
- Seite 8 2. Allgemein 2.1 Für die Montage erforderliche Werkzeuge Kreuzschlitz-Schraubendreher Reibahle 13 Mehrfachmessgerät 16 Manometerstation 14 Drehmomentschlüssel Wasserwaage Messer 18 N•m (1,8 kgf•m) Elektrische Bohrmaschine, Bohrer 42 N•m (4,3 kgf•m) Gaslecksuchgerät (ø70 mm) 55 N•m (5,6 kgf•m) 65 N•m (6,6 kgf•m) Sechskantschlüssel (4 mm) 10 Bandmaß...
- Seite 9 3. Wahl des Standorts 3.1 Außengerät • Falls über dem Gerät eine Markise zum Schutz vor direktem Sonnenlicht und Regen angebracht wurde, ist darauf zu achten, dass die Wärmeabgabe des Verfl üssigers nicht behindert wird. • Die ausgeblasene Warmluft sollte nicht auf Tiere oder Pfl anzen gerichtet sein. •...
- Seite 10 4. Außengerät 4.1 Installation der Außengeräts • Nach der Wahl des Standorts ist das Gerät entsprechend der Abbildung „Montage von Innen- und Außengerät“ zu montieren. 1. Gerät auf einem Betonfundament oder einem stabilen Grundrahmen waagerecht ausrichten und verschrauben (ø10 mm). Stellen Sie sicher, dass das Gerät auf einer ebenen Fläche installiert ist, damit das Wasser aus der Abfl...
- Seite 11 DIE LUFTSPÜLUNGSMETHODE IST FÜR DAS R32-SYSTEM VERBOTEN 4.3 Luftdichtheitsprüfung des Kältesystems Bereinigen Sie die Luft nicht mit Kältemitteln, sondern verwenden Sie zum Entlüften der Installation eine Vakuumpumpe. Es gibt kein zusätzliches Kältemittel in der Außeneinheit für die Luftspülung. • Bevor das System mit dem Kältemittel beladen und das Kältesystem in Betrieb genommen wird, müssen die unten aufgeführten Standortprüfverfahren und Annahmekriterien von zertifi...
- Seite 12 4.4 Kabelanschluss am Außengerät 1. Abdeckung des Anschlusskastens abschrauben. 2. Als Verbindungskabel zwischen Innen- und Außengerät sollte ein vorschriftsmäßiges Polychloropren-beschichtetes Kabel vom Typ 60245 IEC 57 [4 x 1,5 mm (3/4 bis 1,75 HP) oder 4 x 2,5 mm (2,0 bis 2,5 HP)] oder ein schwereres Kabel verwendet werden. Verwenden Sie kein kombiniertes Verbindungskabel.
