4. ÖFFNEN DER ABSPERRVENTILE
Für die Absperrventile an den Außeneinheiten werden Kugelventile verwendet. Jedes Ventil kann durch Drehen
des Schalters um 90 Grad geöffnet oder geschlossen werden.
Führen Sie das nachfolgend beschriebene Verfahren durch, um die Ventile sicher zu öffnen.
1. Nehmen Sie den Verschluss ab.
2. Drehen Sie den Schalter langsam und sicher um
90 Grad nach links (gegen den Uhrzeigersinn).
Das Ventil ist voll geöffnet, wenn der Schalter
um 90 Grad gedreht wurde (wenn er den
Anschlag berührt). Versuchen Sie nie, den
Schalter dann gewaltsam weiterzudrehen.
Das Gasrohrs-Absperrventil der U-10MES2E8-
Außeneinheit wird vollständig geöffnet, indem
es mit einem Sechskantschlüssel (8 mm
Schlüsselweite) bis zum Anschlag nach links
gedreht wird.
Das Flüssigkeitsrohrs-Absperrventil wird
vollständig geöffnet, indem es mit einem
Sechskantschlüssel (4 mm Schlüsselweite) bis
zum Anschlag nach links gedreht wird.
Achten Sie darauf, das Absperrventil
vollständig zu öffnen.
3. Bringen Sie den Verschluss wieder an.
Tabelle 9
Einheitstyp Rohr
Gas
U-20GES3E5 Flüssigkeit
Ausgleich
Gas
U-10MES2E8 Flüssigkeit
Ausgleich

5. WARMWASSERVERROHRUNGSARBEITEN DER GHP-AUSSENEINHEIT

Vorsichtsmaßnahmen für die Warmwasserverrohrung
VORSICHT
• Der zulässige Druck für Warmwasserrohre in der Außeneinheit ist 0,7 MPa.
• Die Warmwasserrohre müssen an geeigneten Punkten mit Wasser- und Luftablassventilen versehen werden. Wenn Luft
sich in einem Rohr mit Flüssigkeit vermischt, kann dies Geräusch, Korrosion und einen Leistungsverlust zur Folge haben.
• Eine Warmwasser-Zirkulationsrate im Bereich von 35 ℓ/min bis 51 ℓ/min verwenden.
Wenn eine Zirkulationsrate außerhalb dieses Bereichs zum Einsatz kommt, kann dies einen Ausfall oder einen Luftstau im
Rohr durch Korrosion oder Gefrieren des Wärmetauschers verursachen.
• Achten Sie darauf, dass DHW Rohre vorschriftsmäßig wärmeisoliert werden.
Eine unvorschriftsmäßige Wärmeisolierung hat Wärmeverlust zur Folge. Dies könnte auch Frostschäden bei extrem kalter
Witterung verursachen.
• Die Pumpe für DHW am Rohreinlass für DHW anschließen.
• Zur DHW-Verrohrung Rohre mit einem Anschlussöffnungsdurchmesser von mindestens 27,2 mm wählen und insbesondere
den Durchsatz beachten. Die Rohre mit möglichst wenig Biegungen und Rohrwiderstand verlegen und im Bereich der
Außeneinheit Bördelverbindungen o. dgl. verwenden, um ein leichtes Trennen der Außeneinheit zu ermöglichen.
• Versehen Sie das Einlassrohr der Außeneinheit zum Schutz des DHW-Wärmetauschers in der Außeneinheit mit einem
Sieb (Mesh 80 oder höher). Installieren Sie außerdem für Wartungsarbeiten Ventile vor und nach dem Sieb sowie am
Auslassrohr.
• Versehen Sie die Rohrleitung mit einer Temperaturanzeige und einer Druckanzeige. Diese werden zur Kontrolle des
Betriebsstatus und für Wartungsarbeiten benötigt.
Verschluss-Anzugsmoment [N · m]
30±3
30±3
22,5±2,5
50±3
24,5±3,9
22,5±2,5
DE - 25

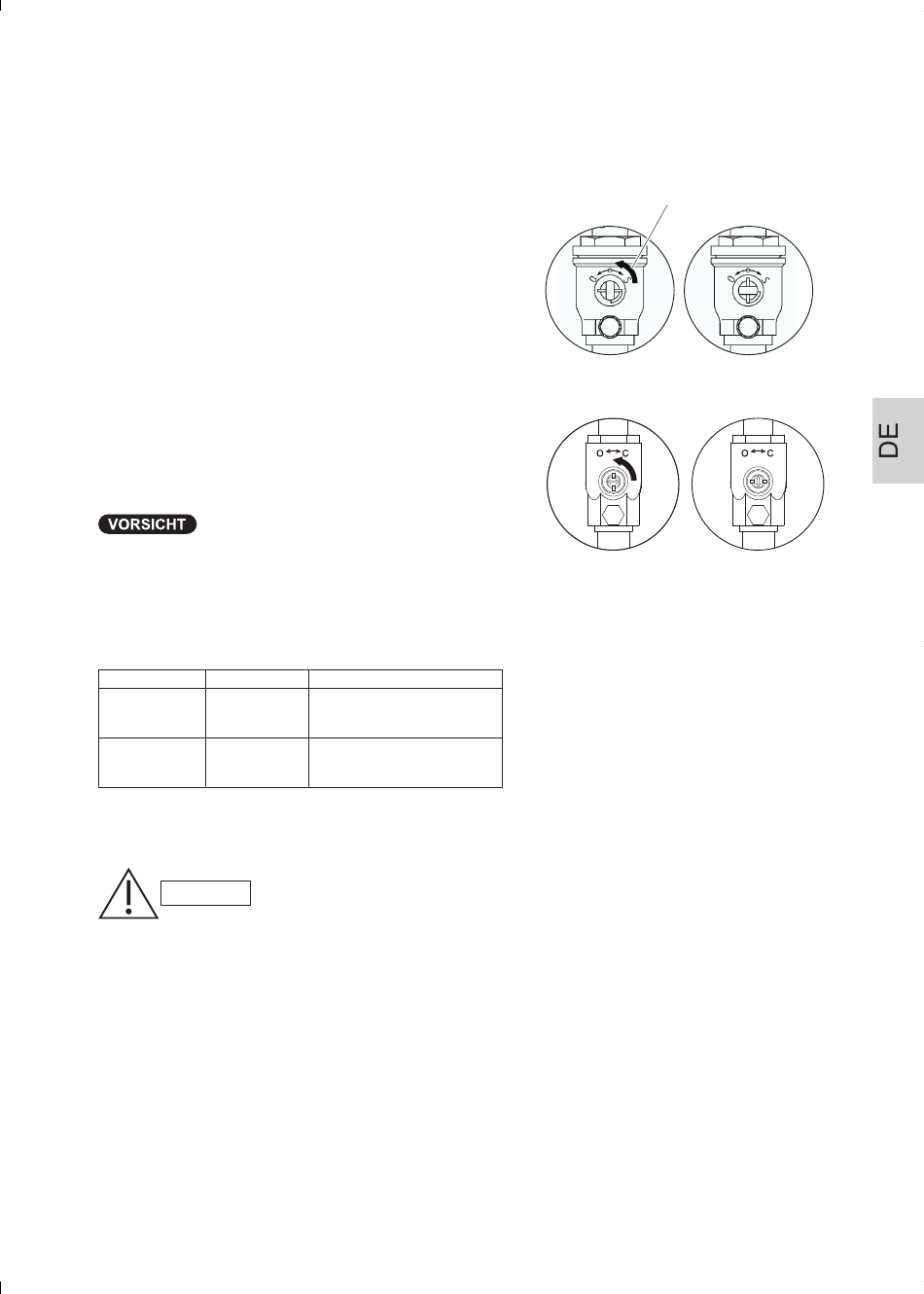

Um 90 Grad drehen.
Vollständig geschlossen Vollständig geöffnet
Gasrohr, Flüssigkeitsrohr
Vollständig geschlossen
Vollständig geöffnet
Ausgleichsrohr
Abb. 22 Drehen des Schalters
