(2) Construction des fondations de l'unité extérieure U-10MES2E8
 Utiliser quatre boulons d'ancrage (M12 ou similaire) pour bien ancrer l'unité en place. En ce qui concerne
l'emplacement des boulons d'ancrage et leur direction, choisissez l'un des trois types possibles en
fonction du site d'installation comme illustré sur la Fig. 9. En principe, sélectionnez la position A. Si le tube
de connexion doit être déposé en le poussant vers le bas, sélectionnez la position B.
 Si les boulons d'ancrage sont en B ou C, veillez à maintenir un espace suffisant entre les unités et entre
les unités et le mur. (L'espace entre les unités doit être au moins de 180 mm et l'espace par rapport à un
mur supérieur à 250 mm à gauche et à droite.)
 Les isolants contre les vibrations et les dispositifs similaires doivent être convenablement immobilisés pour
satisfaire la largeur et la profondeur pour les pieds de plateau comme illustré à la Fig. 10. Utilisez une
rondelle engagée par le haut et plus grande que la taille du trou pour assurer la fixation de l'installation.
Trou d'ancrage d'installation
8-15×21 trous oblongs
15
740
770

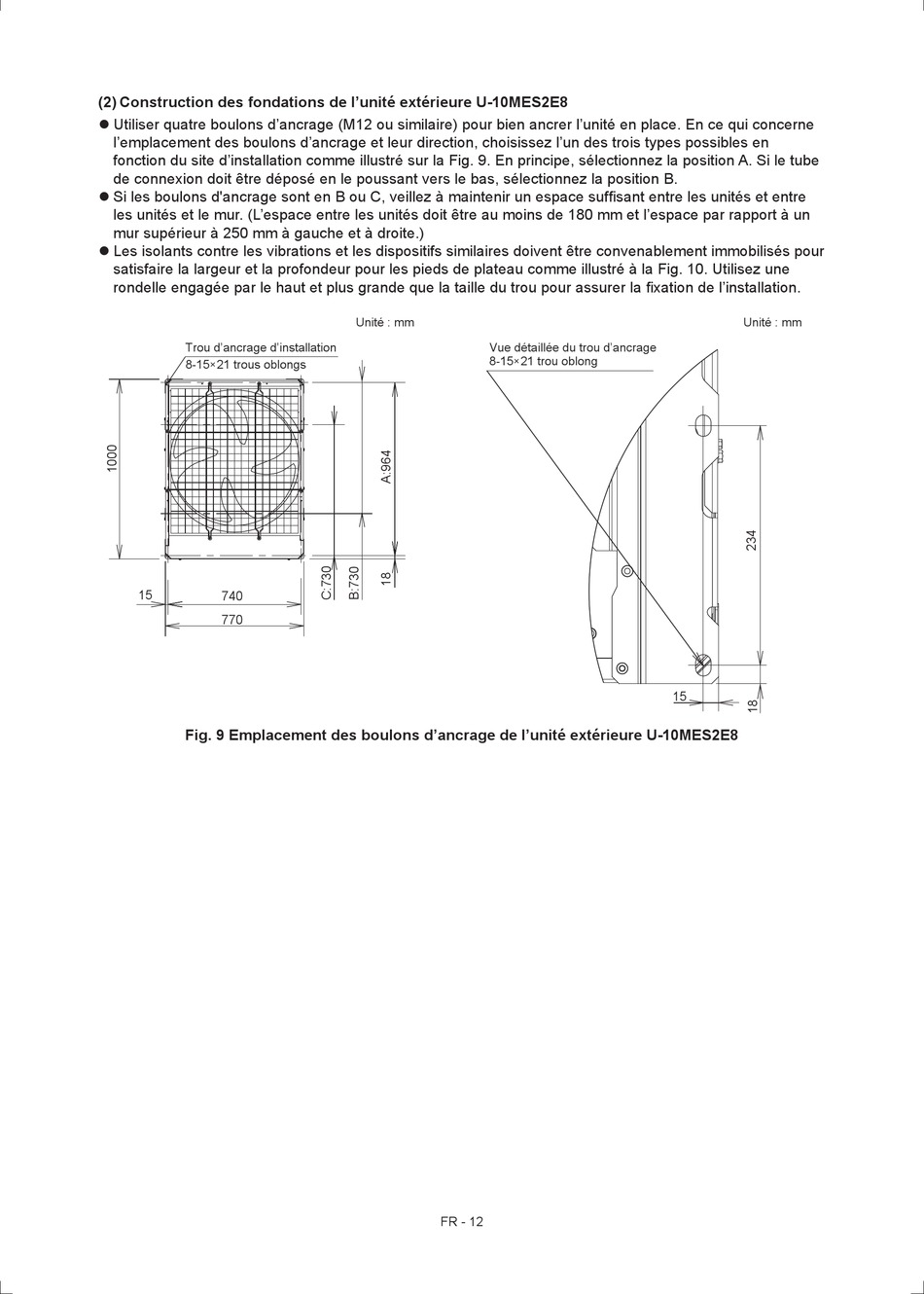

Fig. 9 Emplacement des boulons d'ancrage de l'unité extérieure U-10MES2E8
15 1150
1180
15
740
770
Unité : mm
Vue détaillée du trou d'ancrage
8-15×21 trou oblong
FR - 12
15
Unité : mm
15
