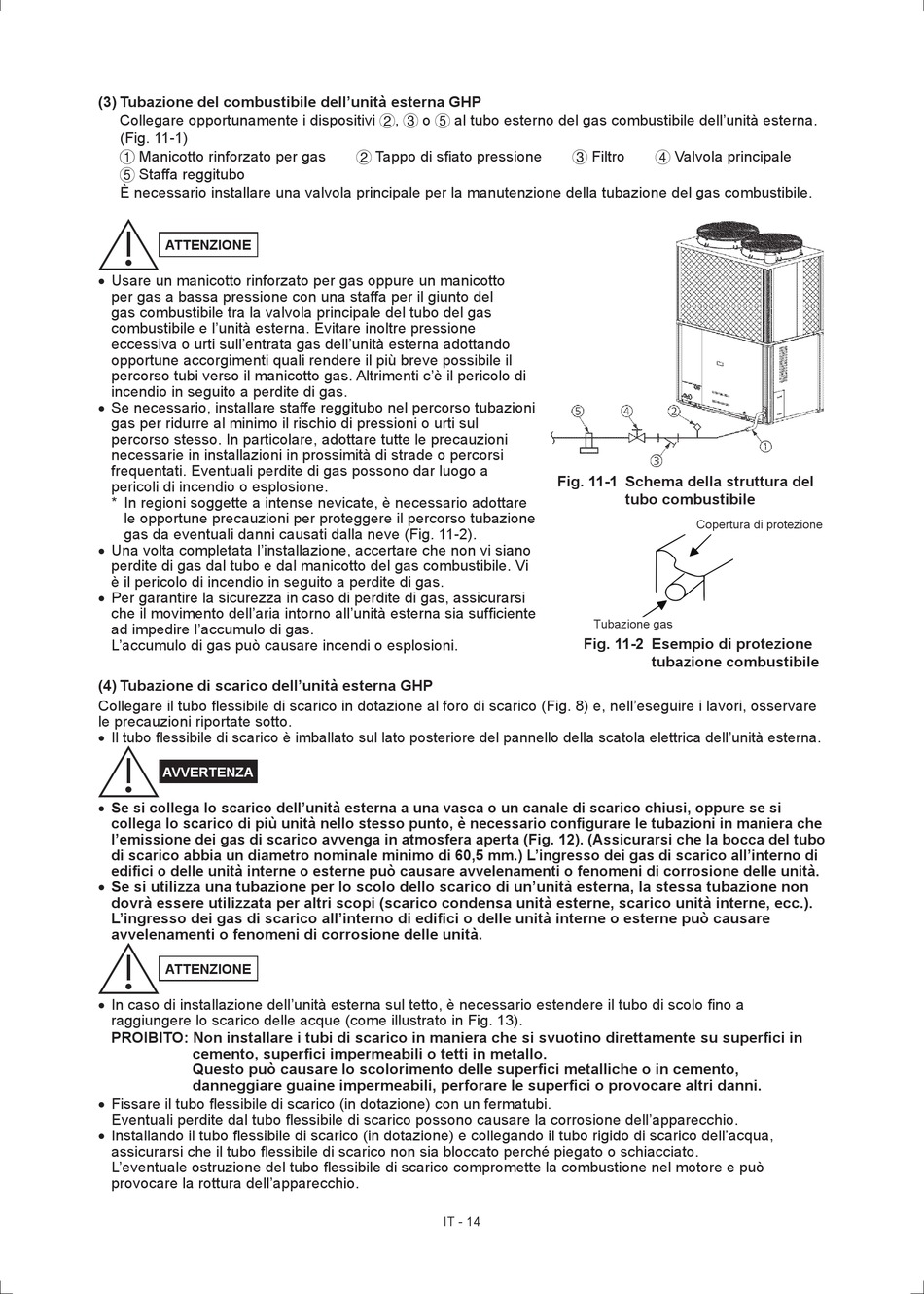

(3) Tubazione del combustibile dell'unità esterna GHP
Collegare opportunamente i dispositivi 2, 3 o 5 al tubo esterno del gas combustibile dell'unità esterna.
(Fig. 11-1)
1 Manicotto rinforzato per gas
5 Staffa reggitubo
È necessario installare una valvola principale per la manutenzione della tubazione del gas combustibile.
ATTENZIONE
• Usare un manicotto rinforzato per gas oppure un manicotto
per gas a bassa pressione con una staffa per il giunto del
gas combustibile tra la valvola principale del tubo del gas
combustibile e l'unità esterna. Evitare inoltre pressione
eccessiva o urti sull'entrata gas dell'unità esterna adottando
opportune accorgimenti quali rendere il più breve possibile il
percorso tubi verso il manicotto gas. Altrimenti c'è il pericolo di
incendio in seguito a perdite di gas.
• Se necessario, installare staffe reggitubo nel percorso tubazioni
gas per ridurre al minimo il rischio di pressioni o urti sul
percorso stesso. In particolare, adottare tutte le precauzioni
necessarie in installazioni in prossimità di strade o percorsi
frequentati. Eventuali perdite di gas possono dar luogo a
pericoli di incendio o esplosione.
* In regioni soggette a intense nevicate, è necessario adottare
le opportune precauzioni per proteggere il percorso tubazione
gas da eventuali danni causati dalla neve (Fig. 11-2).
• Una volta completata l'installazione, accertare che non vi siano
perdite di gas dal tubo e dal manicotto del gas combustibile. Vi
è il pericolo di incendio in seguito a perdite di gas.
• Per garantire la sicurezza in caso di perdite di gas, assicurarsi
che il movimento dell'aria intorno all'unità esterna sia sufficiente
ad impedire l'accumulo di gas.
L'accumulo di gas può causare incendi o esplosioni.
(4) Tubazione di scarico dell'unità esterna GHP
Collegare il tubo flessibile di scarico in dotazione al foro di scarico (Fig. 8) e, nell'eseguire i lavori, osservare
le precauzioni riportate sotto.
• Il tubo flessibile di scarico è imballato sul lato posteriore del pannello della scatola elettrica dell'unità esterna.
AVVERTENZA
• Se si collega lo scarico dell'unità esterna a una vasca o un canale di scarico chiusi, oppure se si
collega lo scarico di più unità nello stesso punto, è necessario configurare le tubazioni in maniera che
l'emissione dei gas di scarico avvenga in atmosfera aperta (Fig. 12). (Assicurarsi che la bocca del tubo
di scarico abbia un diametro nominale minimo di 60,5 mm.) L'ingresso dei gas di scarico all'interno di
edifici o delle unità interne o esterne può causare avvelenamenti o fenomeni di corrosione delle unità.
• Se si utilizza una tubazione per lo scolo dello scarico di un'unità esterna, la stessa tubazione non
dovrà essere utilizzata per altri scopi (scarico condensa unità esterne, scarico unità interne, ecc.).
L'ingresso dei gas di scarico all'interno di edifici o delle unità interne o esterne può causare
avvelenamenti o fenomeni di corrosione delle unità.
ATTENZIONE
• In caso di installazione dell'unità esterna sul tetto, è necessario estendere il tubo di scolo fino a
raggiungere lo scarico delle acque (come illustrato in Fig. 13).
PROIBITO: Non installare i tubi di scarico in maniera che si svuotino direttamente su superfici in
cemento, superfici impermeabili o tetti in metallo.
Questo può causare lo scolorimento delle superfici metalliche o in cemento,
danneggiare guaine impermeabili, perforare le superfici o provocare altri danni.
• Fissare il tubo flessibile di scarico (in dotazione) con un fermatubi.
Eventuali perdite dal tubo flessibile di scarico possono causare la corrosione dell'apparecchio.
• Installando il tubo flessibile di scarico (in dotazione) e collegando il tubo rigido di scarico dell'acqua,
assicurarsi che il tubo flessibile di scarico non sia bloccato perché piegato o schiacciato.
L'eventuale ostruzione del tubo flessibile di scarico compromette la combustione nel motore e può
provocare la rottura dell'apparecchio.
2 Tappo di sfiato pressione
IT - 14
3 Filtro 4 Valvola principale
Fig. 11-1 Schema della struttura del
tubo combustibile
Copertura di protezione
Tubazione gas
Fig. 11-2 Esempio di protezione
tubazione combustibile
