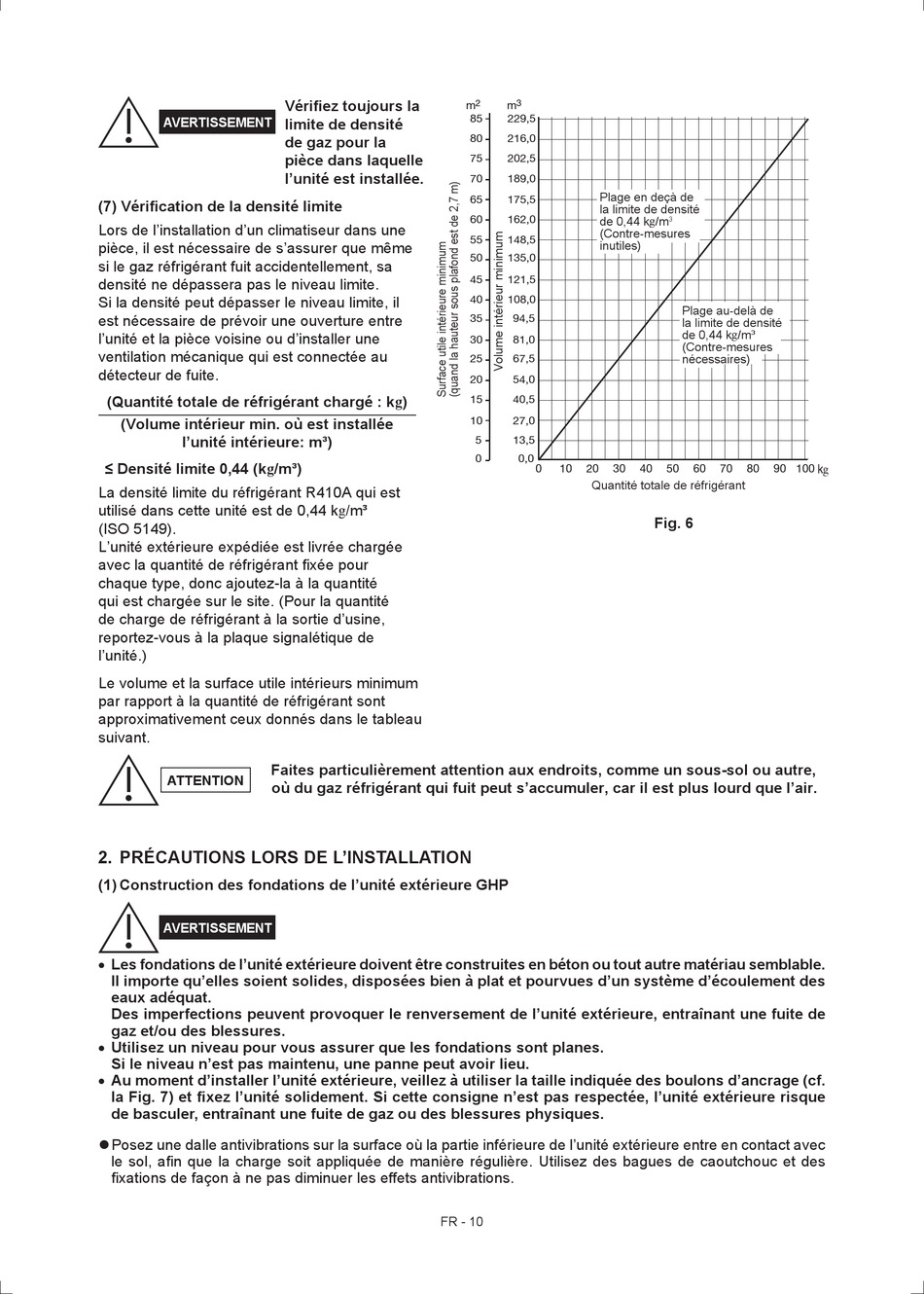

AVERTISSEMENT
(7) Vérification de la densité limite
Lors de l'installation d'un climatiseur dans une
pièce, il est nécessaire de s'assurer que même
si le gaz réfrigérant fuit accidentellement, sa
densité ne dépassera pas le niveau limite.
Si la densité peut dépasser le niveau limite, il
est nécessaire de prévoir une ouverture entre
l'unité et la pièce voisine ou d'installer une
ventilation mécanique qui est connectée au
détecteur de fuite.
(Quantité totale de réfrigérant chargé : kg)
(Volume intérieur min. où est installée
l'unité intérieure: m³)
≤ Densité limite 0,44 (kg/m³)
La densité limite du réfrigérant R410A qui est
utilisé dans cette unité est de 0,44 kg/m³
(ISO 5149).
L'unité extérieure expédiée est livrée chargée
avec la quantité de réfrigérant fixée pour
chaque type, donc ajoutez-la à la quantité
qui est chargée sur le site. (Pour la quantité
de charge de réfrigérant à la sortie d'usine,
reportez-vous à la plaque signalétique de
l'unité.)
Le volume et la surface utile intérieurs minimum
par rapport à la quantité de réfrigérant sont
approximativement ceux donnés dans le tableau
suivant.
Faites particulièrement attention aux endroits, comme un sous-sol ou autre,
ATTENTION
où du gaz réfrigérant qui fuit peut s'accumuler, car il est plus lourd que l'air.
2. PRÉCAUTIONS LORS DE L'INSTALLATION
(1) Construction des fondations de l'unité extérieure GHP
AVERTISSEMENT
• Les fondations de l'unité extérieure doivent être construites en béton ou tout autre matériau semblable.
Il importe qu'elles soient solides, disposées bien à plat et pourvues d'un système d'écoulement des
eaux adéquat.
Des imperfections peuvent provoquer le renversement de l'unité extérieure, entraînant une fuite de
gaz et/ou des blessures.
• Utilisez un niveau pour vous assurer que les fondations sont planes.
Si le niveau n'est pas maintenu, une panne peut avoir lieu.
• Au moment d'installer l'unité extérieure, veillez à utiliser la taille indiquée des boulons d'ancrage (cf.
la Fig. 7) et fixez l'unité solidement. Si cette consigne n'est pas respectée, l'unité extérieure risque
de basculer, entraînant une fuite de gaz ou des blessures physiques.
Posez une dalle antivibrations sur la surface où la partie inférieure de l'unité extérieure entre en contact avec
le sol, afin que la charge soit appliquée de manière régulière. Utilisez des bagues de caoutchouc et des
fixations de façon à ne pas diminuer les effets antivibrations.
Vérifiez toujours la
limite de densité
de gaz pour la
pièce dans laquelle
l'unité est installée.
FR - 10
2
3
m
m
85
229,5
80
216,0
75
202,5
70
189,0
Plage en deçà de
65
175,5
la limite de densité
60
162,0
de 0,44 kg/m
(Contre-mesures
55
148,5
inutiles)
50
135,0
45
121,5
40
108,0
35
94,5
30
81,0
25
67,5
20
54,0
15
40,5
10
27,0
5
13,5
0
0,0
0
10
20
30
40
Quantité totale de réfrigérant
3
Plage au-delà de
la limite de densité
de 0,44 kg/m³
(Contre-mesures
nécessaires)
50
60
70
80
90 100
kg
Fig. 6
