1.3 Schematische Darstellung

Versorgung
Externer Regelkreis

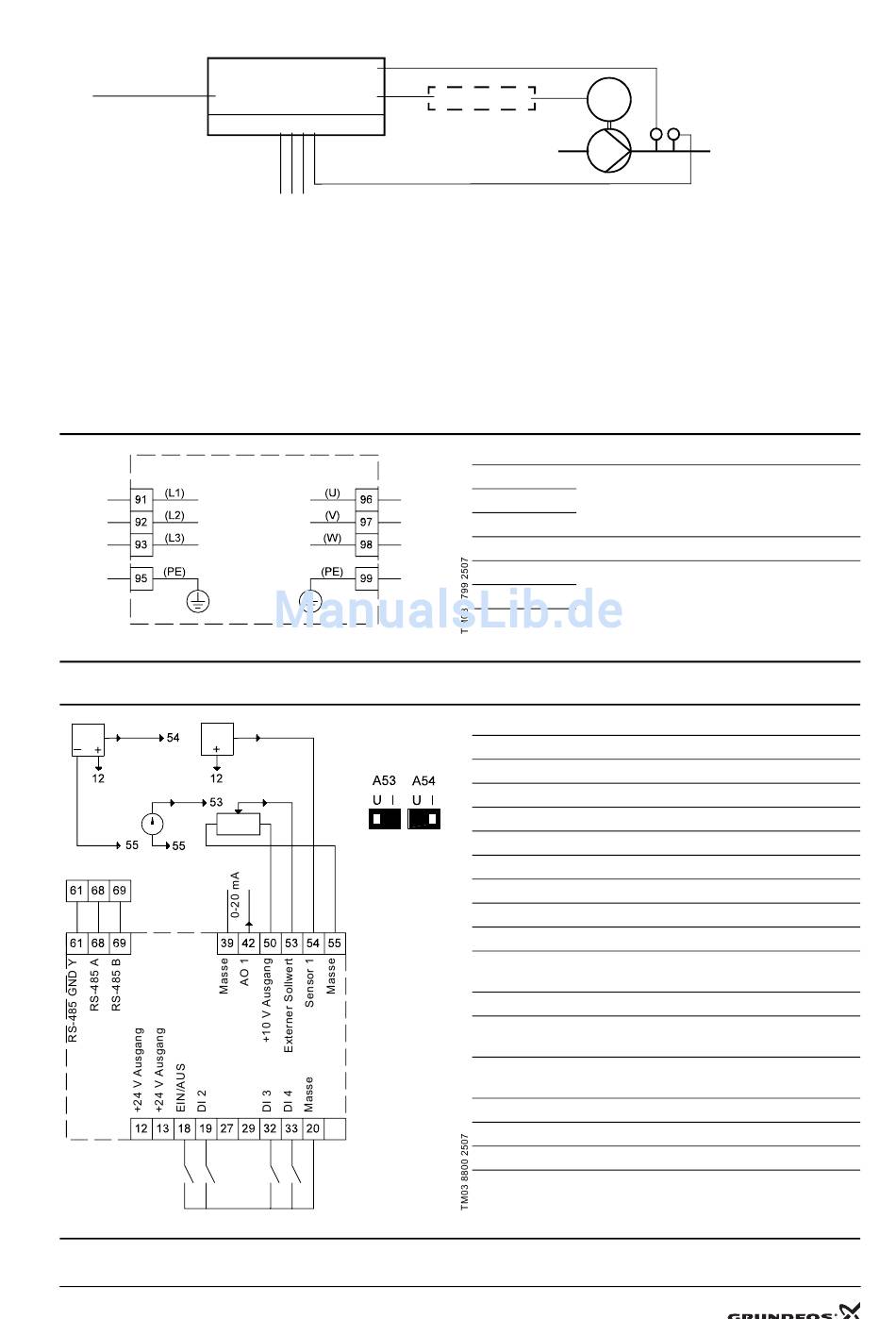

Abb. 2 Schematische Darstellung

1.4 Klemmen

Die Anordnung der Klemmen ist abhängig vom Gehäuse des CUE-Frequenzumrichters. Siehe Montage- und
Betriebsanleitung des CUE-Frequenzumrichters.

1.4.1 Netz- und Motoranschluss

Die Leitungen im Klemmenkasten sind so kurz wie möglich zu verlegen, mit Ausnahme des Schutzleiters, der länger
als die anderen Leiter sein muss, damit er bei einem unbeabsichtigten Herausreißen des Kabels aus den Schraubklem-
men als letzter Leiter abreißt.
NETZ
Abb. 3 Schaltplan, Klemmen für Netz- und Motoranschluss
1.4.2 Schaltplan, Signalklemmen
0/4-20 mA
0-10 V
1 K
Abb. 4 Schaltplan, Signalklemmen
CUE
Ext. E/A, Relais
MOTOR
0/4-20 mA
Klemmen
53 und 54
0-10 V
Die Einstellung
muss der
vorhandenen
Signalart
entsprechen:
U: Spannung
I: Strom
Filter
Klemme Funktion
91 (L1)
92 (L2) 3-phasige Spannungsversorgung
93 (L3)
95/99 (PE) Schutzleiter
96 (U)
3-phasiger Motoranschluss,
97 (V)
0-100 % der Netzspannung
98 (W)
Klemme Art
12 +24 V Ausgang Spannungsversorgung zum Sensor
13 +24 V Ausgang Zusätzliche Spannungsversorgung
18 DI 1
19 DI 2
20 Masse
32 DI 3
33 DI 4
39 Masse
42 AO 1
50 +10 V Ausgang
53 AI 1
54 AI 2
55 Masse
61 RS-485 GND Y GENIbus, Schirm (Masse)
68 RS-485 A
69 RS-485 B
Die Klemmen 27, 29 und 37 werden nicht verwendet.
4 / 22
M
Sensoren
Funktion
Digitaleingang, EIN/AUS
Digitaleingang, programmierbar
Gehäusemasse für Digitaleingänge
Digitaleingang, programmierbar
Digitaleingang, programmierbar
Masse für Analogausgang
Analogausgang, 0-20 mA
Spannungsversorgung zum
Potentiometer
Externer Sollwert, 0-10 V
Sensoreingang, Sensor 1
0/4-20 mA
Gehäusemasse für
Analogeingänge
GENIbus, Signal A (+)
GENIbus, Signal B (-)
