1.4.3 Anschließen der Melderelais
Abb. 5 Klemmen für Melderelais im normalen Betriebszustand (nicht aktiviert)

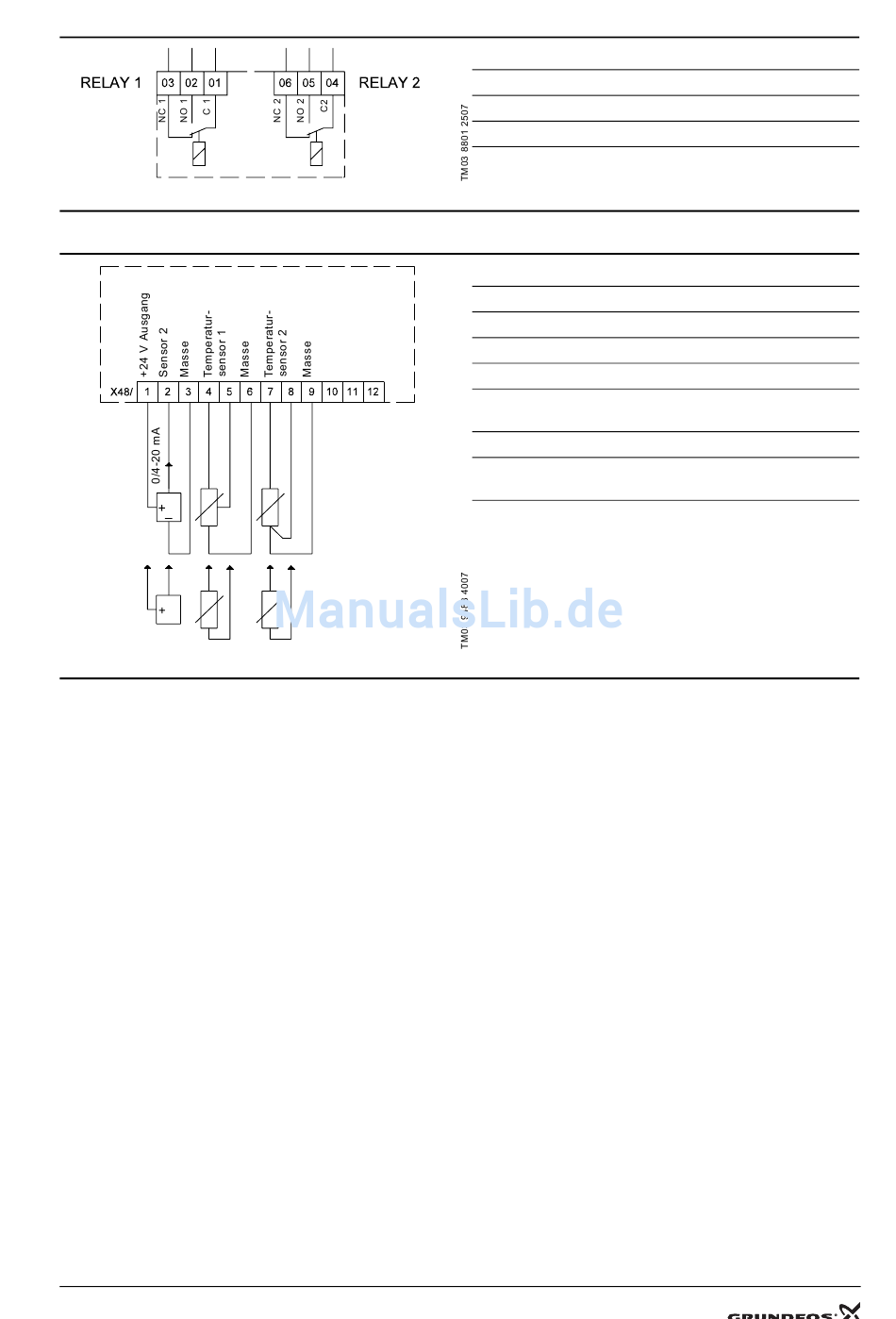

1.4.4 Schaltplan, MCB 114
Schaltplan, MCB 114
Fig. 6
Klemme
C 1
NO 1
NC 1
Klemme Art
1
2
3
4, 5
6
7, 8
9
3-adrig
Die Klemmen 10, 11 und 12 werden nicht verwendet.
2-adrig
5 / 22
Funktion
C 2
Gemeinsame Leitung
NO 2
Schließer
NC 2
Öffner
Funktion
+24 V Ausgang Spannungsversorgung zum Sensor
AI 3
Sensor 2, 0/4-20 mA
Masse
Gehäusemasse für Analogeingang
AI 4
Temperatursensor 1, Pt100/Pt1000
Gehäusemasse für
Masse
Temperatursensor 1
AI 5
Temperatursensor 2, Pt100/Pt1000
Gehäusemasse für
Masse
Temperatursensor 2
