AGFA d-lab.3 Technische Dokumentation Seite 411

Reparatur

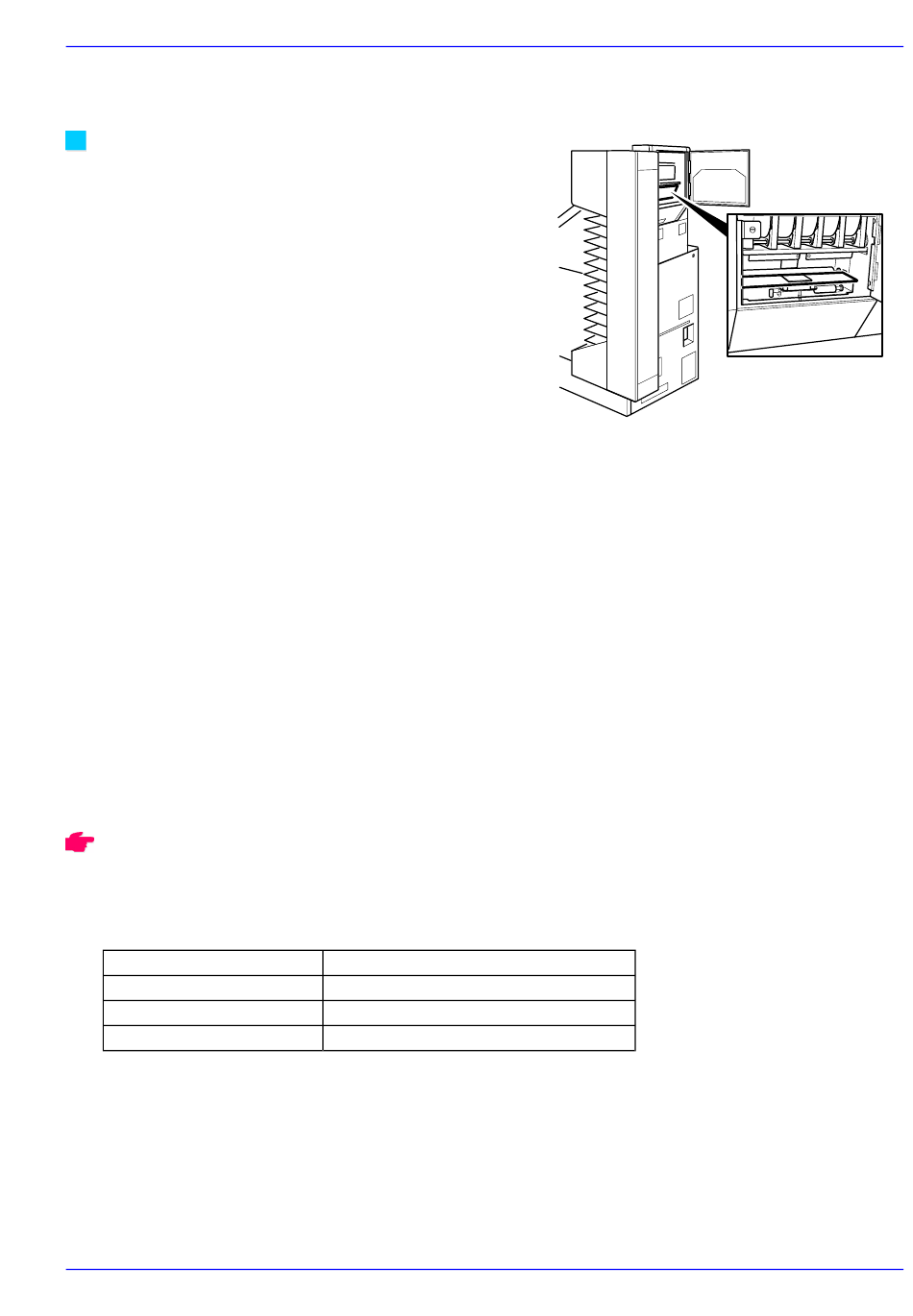

Densitometer, integriert
Das integrierte Densitometer ermöglicht eine
automatische Setup-Routine für MBL, PBL und
CBL. Die Routine wird bei Auto-Setup so lange
wiederholt, bis sich die Werte des Testprints zu den
Zieldichten in Toleranz befinden.
Die Meßwerte sind kompatibel zu denen des
DENS1, sofern die Eichung mit den gleichen
Meßplättchen durchgeführt wurde.
Ablauf:
Unmittelbar vor jeder Messung wird eine Nullung auf
D=0,10 in Y, M, C durchgeführt. Dazu wird der
Meßkopf gegen das Referenzplättchen gedrückt.
Der eigentliche Meßvorgang wird durch die
Papiervorderkante des Testprints ausgelöst. Dabei
wird der Meßkopf gegen das Testprint gedrückt,
nach 1 s die Meßlampe eingeschaltet und auf das
Vorlaufmuster (nur bei MBL, PBL) vor dem Testprint
gewartet. Wird dieses Muster nach spätestens 15 s
nicht erkannt, erfolgt eine Fehlermeldung.
Nach korrekt erkanntem Vorlaufmuster startet die
Meßphase. Es wird zyklisch alle 20 ms in Y, M, C je
eine Messung durchgeführt, bis das Ende des
Meßfelds erreicht ist. Je Farbe wird der Maximalwert
ermittelt.
Meßwerte, die um mehr als 0,4 vom Maximalwert
abweichen, werden eliminiert; aus den
verbleibenden Werten wird der Mittelwert gebildet.
Nach der Messung wird die Meßlampe abgeschaltet
und der Meßkopf angehoben.
Fällt die Meßlampe aus, erscheint eine
Fehlermeldung.
Densitometer, Klimabedingungen
Temperatur
Relative Luftfeuchtigkeit
Standby
Betrieb
AGFA d-lab.3
min. 20 ºC max. 20 ºC
min. 15%
max. 85% bei 35 ºC 90% bei 30 ºC
max. 30% bei 60 ºC
Papierprozessor
2001-01-02 /PN 9009
dlabr069
7.3.11
