Reparatur
Lichtschranken für Bühnencodierung wechseln
− Schnappverschlüsse des Lichtschrankenhalters
etwas nach unten drücken und Einheit nach
hinten drücken
− Lichtschranke abheben
Bühnenverriegelung austauschen
Vorsicht!
Nur komplette Verriegelung wechseln.
− Austausch:
− Deckplatte abschrauben (2 Schrauben)
− Verriegelung entnehmen
− Einbau:
Auf richtige Position des Verriegelungskopfs
achten (siehe Abbildung oben)
AGFA d-lab.3

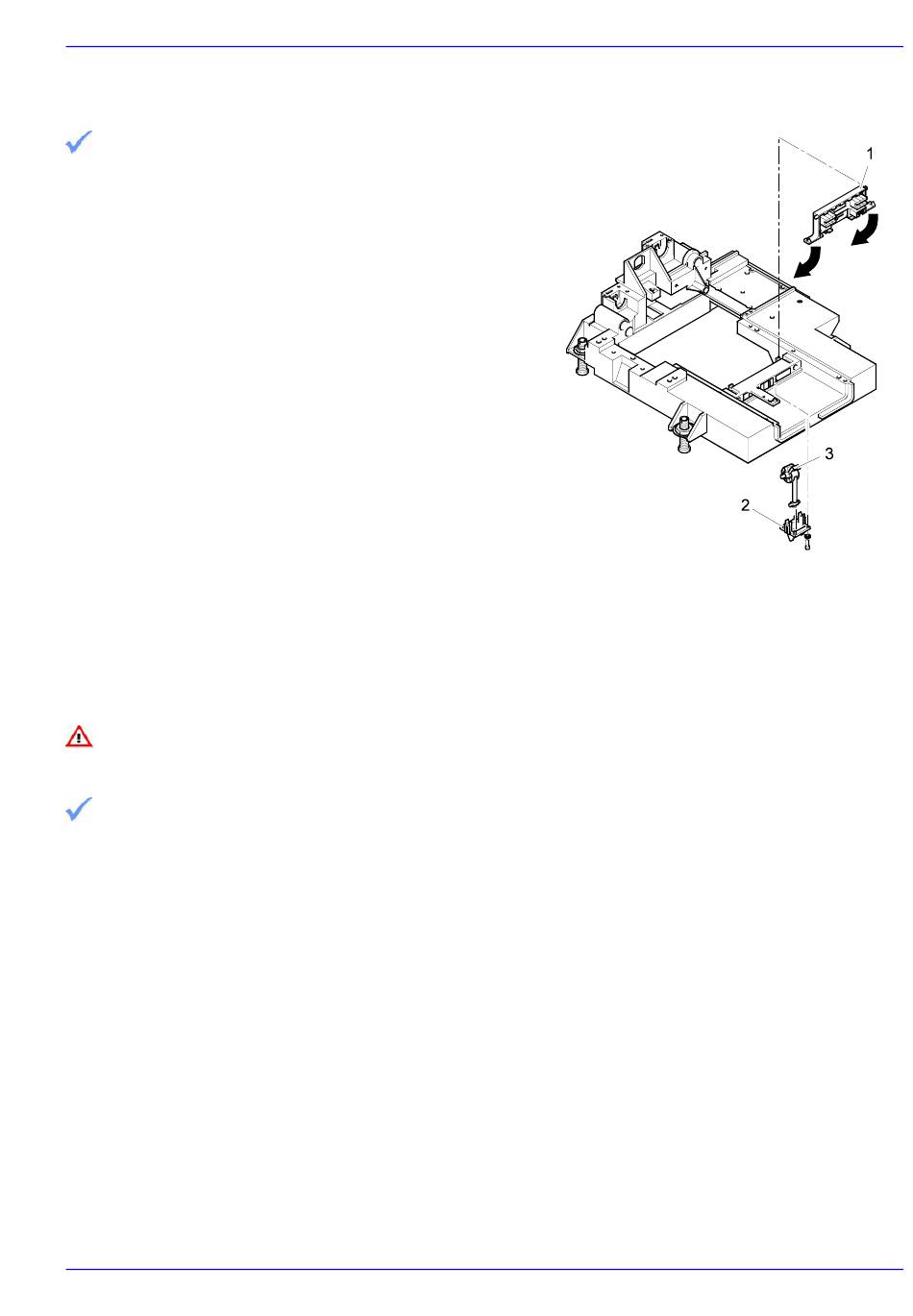

1 Lichtschrankenhalter mit Lichtschranke
2 Deckplatte
3 Verriegelungsknopf
