Laser-Remote
Nach dem Reset des Controllers ist der Laser
ausgeschaltet. Dieser kann per SPI-Kommando
zu-, ab- und in Standby geschaltet werden.
Der anstehende Laserstrom und die Laserleistung
werden über A/D-Wandler kontinuierlich erfaßt,
und das Ergebnis zur kommandoseitigen Abfrage
im Controller bereitgestellt.
Der Sollwert der Laserleistung läßt sich über ein
elektronisches Potentiometer vom Controller
einstellen. Der letzte aktuelle Sollwert wird in
einem EEPROM gespeichert und steht sofort
nach Einschalten zur Verfügung.
Debug-Anschluß
Debug-Anschluß: An ST3 steht für Debug-Zwecke
ein nicht echtzeitfähiger RS232-Monitorausgang
zur Verfügung. Dieser liefert auch die Meßwerte
aller Spannungen auf ein spezielles SPI-
Kommando hin.

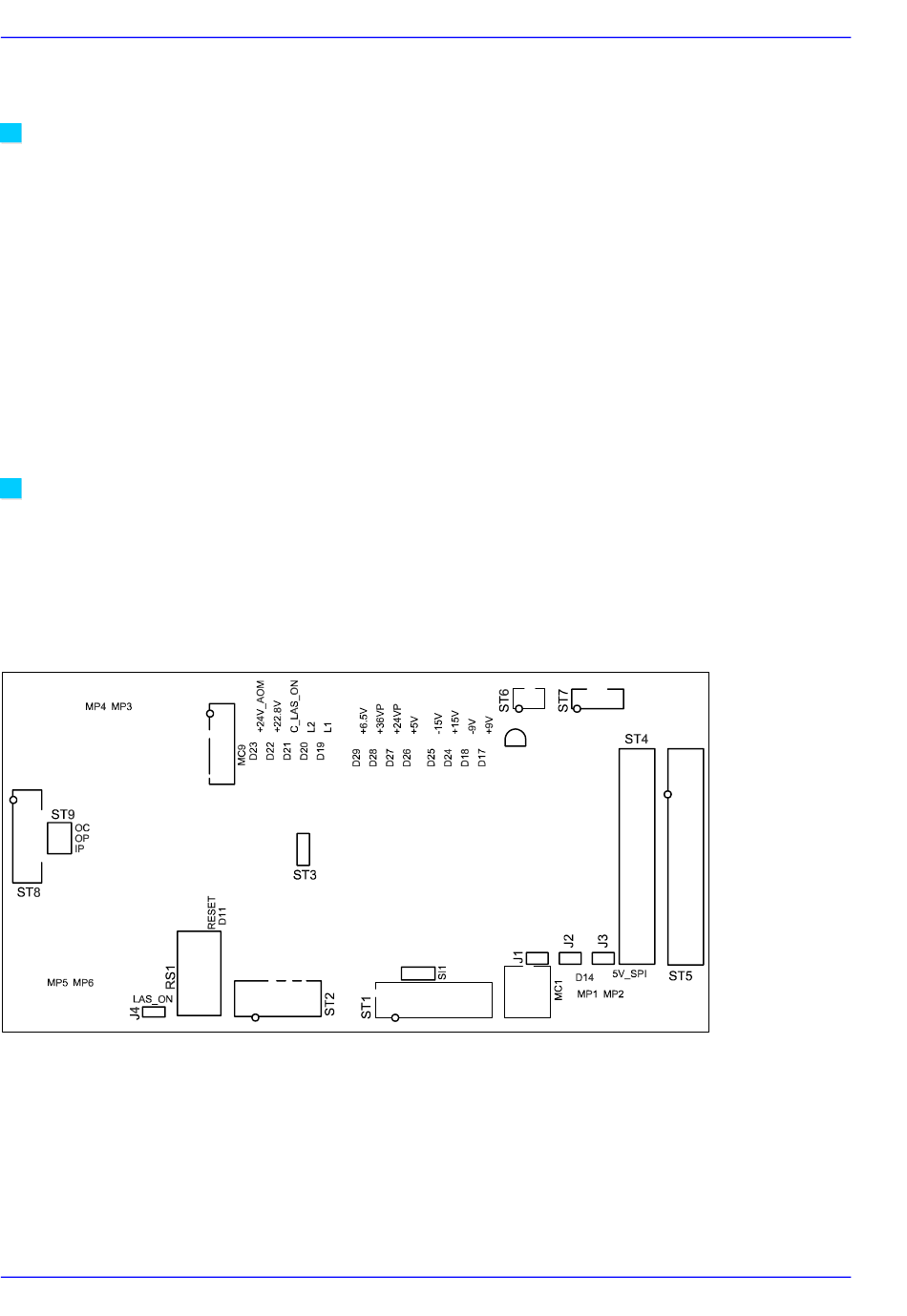

Layout
