Printer
Riemengruppe unten austauschen
Austausch notwendig:
Riemen oder Rollen wurden durch Papierstau
beschädigt
Inbusschlüssel 3 und 4
Schraubendreher
Maulschlüssel 13 und 9

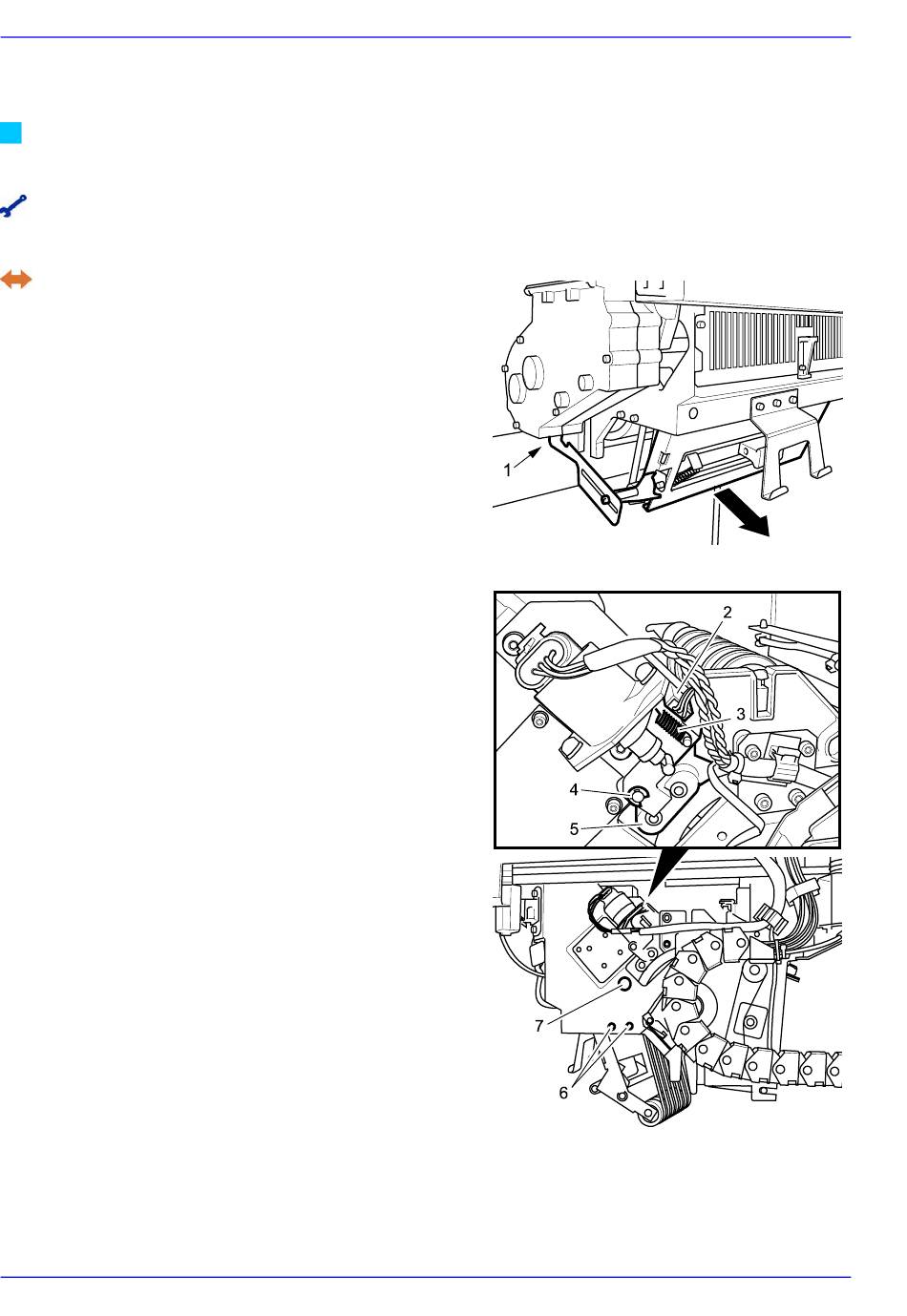

Demontage:
− PE herausziehen
− Riemengruppe öffnen
− An linker Seite Sicherungshebel abbauen:
Sicherungsscheibe (1) entfernen
− Sensorhalter (2) mit Sensor PE_LS02 abbauen
− Feder (3) am Aktuator aushängen
− Sicherungsring (4) an Wippe lösen,
Aktuatorstößel nach innen schieben
− Wippe (5) entnehmen
− Sensor PE_GS03 (6) mit Halter ausbauen
− Auf beiden Seiten im Gußrahmen Inbus-
schrauben (7) lösen (Schlüsselweite 13):
Riemengruppe hängt an jeder Seite nur noch an
1 Trageschraube (8)
− Trageschraube rechts entfernen, links nur lösen,
bis Riemengruppe frei ist
− Riemengruppe entnehmen
Montage:
− Neue Riemengruppe zuerst in die
Trageschrauben entsetzen, Schrauben
festziehen
− 2 Inbusschrauben je Seite montieren
− Einbaulage der Riemen prüfen
− Sensor PE_GS03 montieren
− Wippe einsetzen:
Dabei nicht die Exzenterschraube lösen
(lackgesichert, bestimmt Spaltmaße)!
− Sensorhalter mit Sensor PE_LS02 montieren
− Feder einhängen
− Sicherungshebel montieren
− Riemengruppe schließen
6.4.40
2001-01-02 /PN 9009
Reparatur
dlabr289
dlabr290
