AC-/DC-Versorgung

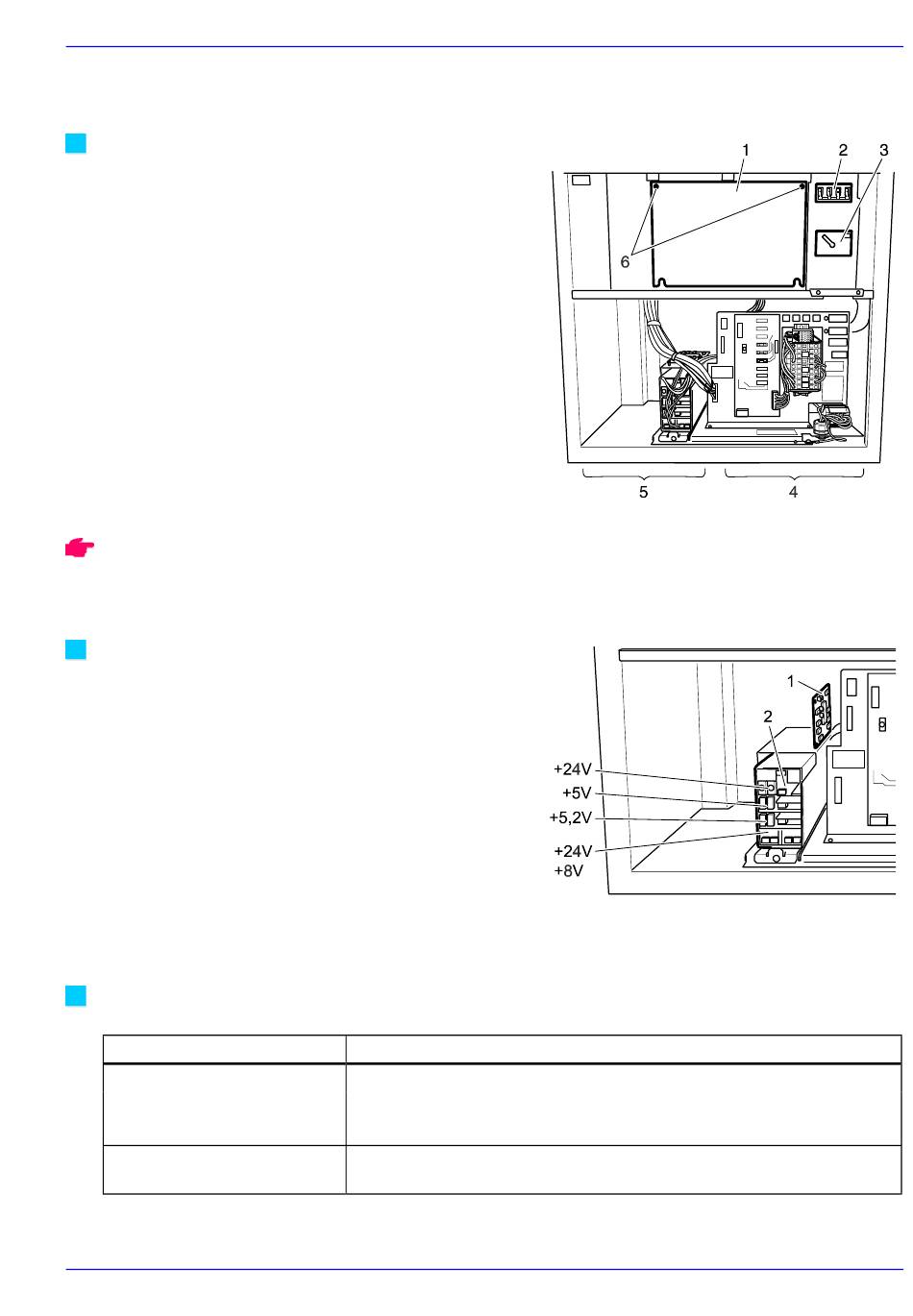

1 Abdeckung Papierprozessor-Steuerung
2 Hauptschalter
3 FI-Schalter
4 AC-Versorgung
5 DC-Versorgung
6 Schrauben zum Öffnen der Abdeckung ent-
fernen
Bei Bedarf können DC-Versorgung und AC-
Versorgung getrennt herausgezogen werden.
DC-Versorgung
1 Netzteil PS1
- 24 V
- 5 V
- 5,2 V
- 24 V / 8 V
2 55A-PWD
55A-PWD
LEDs auf 55A-PWD
LED
CD +5 V
PA 24 V
PB 36 V
PB 36 V Überspannung
AGFA d-lab.3
Versorgung Scanner
Hauptversorgung Printer
Versorgung Densitometer
Pilotspannungen (Timer)
Funktion
LED leuchtet: fehlerfrei
LED erlischt: Fehler
LED leuchtet: Versorgungsspannung zu hoch
LED erlischt: Versorgungsspannung korrekt
Papierprozessor
