AGFA d-lab.3 Technische Dokumentation Seite 129

Reparatur
Filterradmotor LH_MO01
Der Schrittmotor für das Filterrad ist über einen
Zahnriemen mit dem Filterrad verbunden. Das

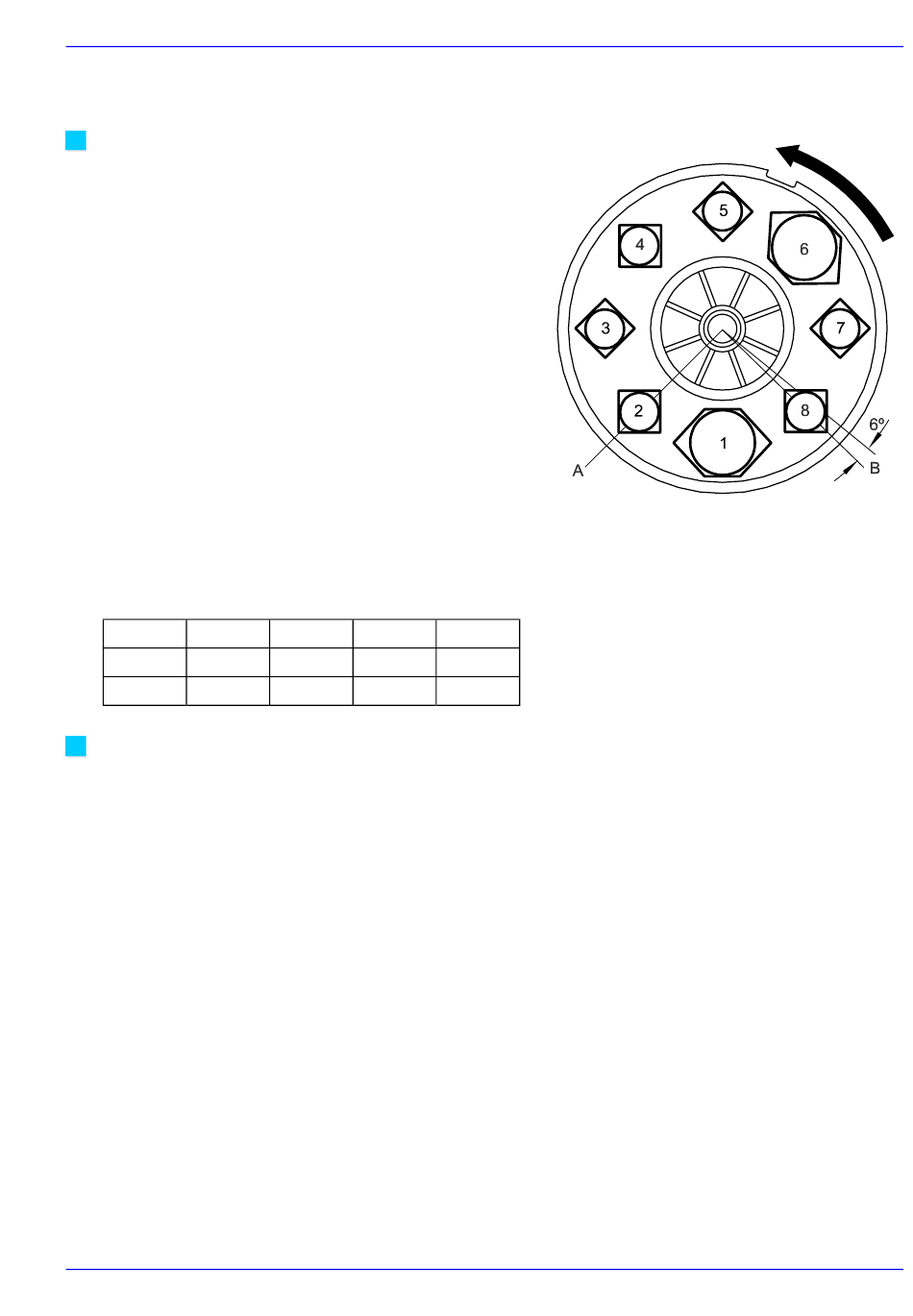

Filterrad kann acht Filter aufnehmen (siehe
Abbildung):
1. frei (Schutzglas)
2. ROT-Negativ
3. ROT-Dia (optional)
4. GRÜN-Negativ
5. GRÜN-Dia (optional)
6. BLAU-Negativ
7. BLAU-Dia (optional)
8. Lichtabschwächer
Die Nullposition wird mit der Lichtschranke
LH_LS01 angefahren.
Der Motor wird über LH_MO01_I0 und
LH_MO01_I1 mit verschiedenen Strömen
betrieben:
I0 0
I1 0
Strom 100%
Der Motor läuft im Halbschrittbetrieb:
− Schrittweite 1,8°
− Übersetzung von 3:1.
Pro Schritt dreht sich das Filterrad um 0.3°.
Zwischen den Filtern müssen 150 Schritte
ausgeführt werden.
− Drehrichtung des Filters bei rechtsdrehendem
Motor : ROT-Negativ, ROT-Dia, GRÜN-Negativ,
usw.
− Nullposition der Lichtschranke bei
rechtsdrehendem Motor: 6° vor dem ROT-
Negativfilter
− Der Takt wird über LH_MO01_CLK angegeben.
− Die Richtung kann über LH_MO01_DIR gewählt
werden.
− Beim Öffnen des Lampenhauses wird der
Schrittmotor abgeschaltet.
AGFA d-lab.3
1 0 1
0 1 1
72% 38% 0%
A Nullposition (Position für 1. Belichtung)
B Initialisierungsposition
Pfeil Drehrichtung
2001-01-02 /PN 9009
Scanner
dlabr153
(Position LH_LS01)
4.3.7
