AGFA d-lab.3 Technische Dokumentation Seite 310

Reparatur

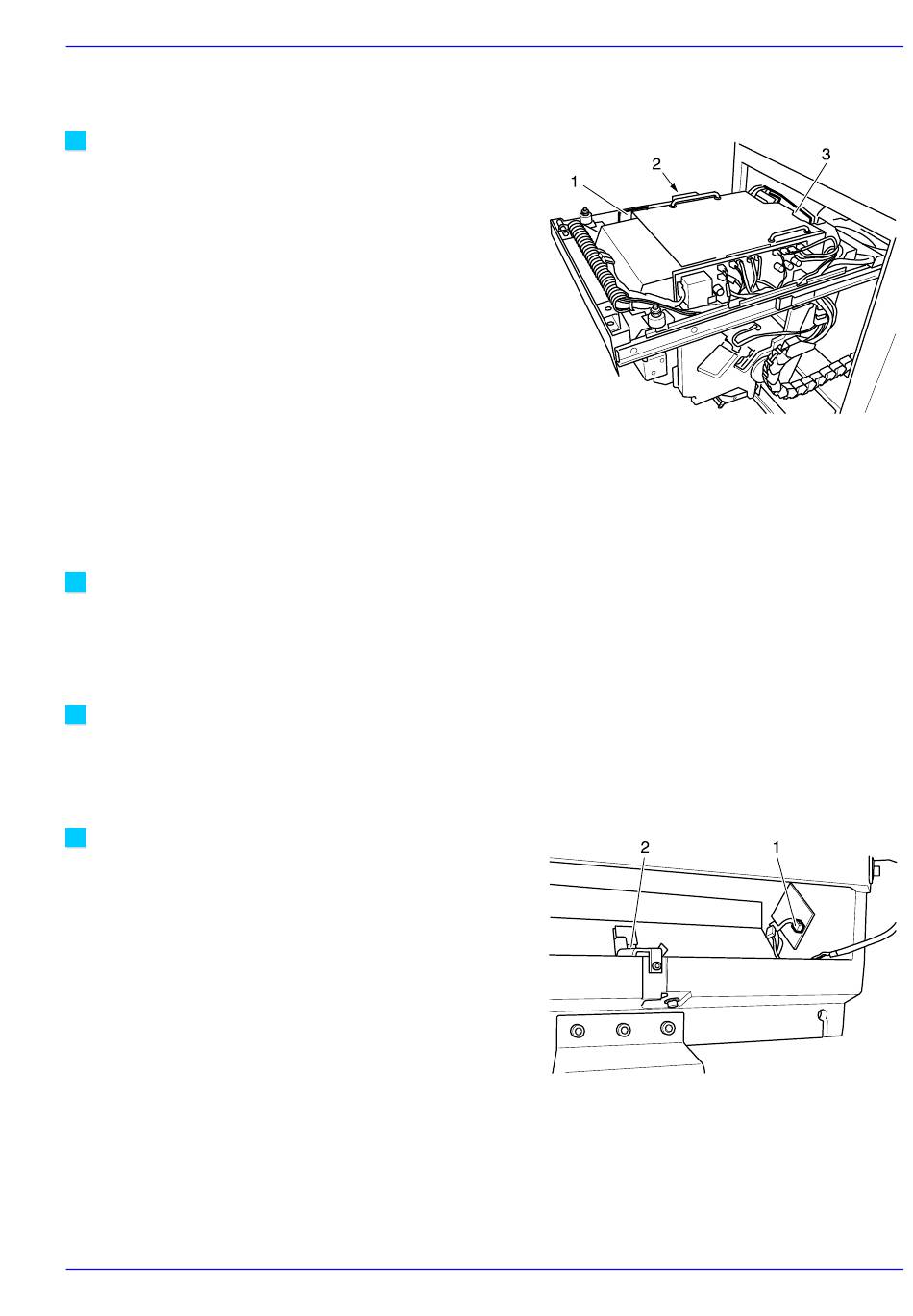

Intensität des Laserstahls / AOM
Die Intensität der Strahlen wird, entsprechend der
Farbinformation für jedes Pixel, in den
akustooptischen Modulatoren (AOM) beeinflußt.
Im AOM wird ein Kristall im Blau/Grün-Strahlengang
des Lasers durch eine Frequenz in Schwingungen
versetzt. Je nach Amplitude der Schwingung wird
der Kristall mehr oder weniger lichtdurchlässig und
verändert dadurch die Intensität des Laserstrahls.
Die Intensität der roten Laserdiode wird direkt über
die vorgeschaltete Elektronik geregelt.
Polfilter
Mit Hilfe der Polarisationsfilter werden die
Maximaldichten eingestellt.
Die Polfilter werden über Schrittmotore gesteuert.
Strahlbündelung
Die Strahlen werden mit teildurchlässigen Spiegeln
vereinigt und durch den rotierenden Polygonspiegel
und einen Umlenkspiegel auf das Papier projiziert.
Belichtungsauslösung
Die Blattanfangserkennung wird durch den Sensor
BOP (2) bestimmt, der Belichtungsbeginn durch den
Sensor BOL (1).
AGFA d-lab.3
1 AOM LA_BE04
2 AOM LA_BE04
3 Rote Laserdiode LA_GS06
2001-01-02 /PN 9009
Printer
dlabrd48
dlabr097
6.3.59
