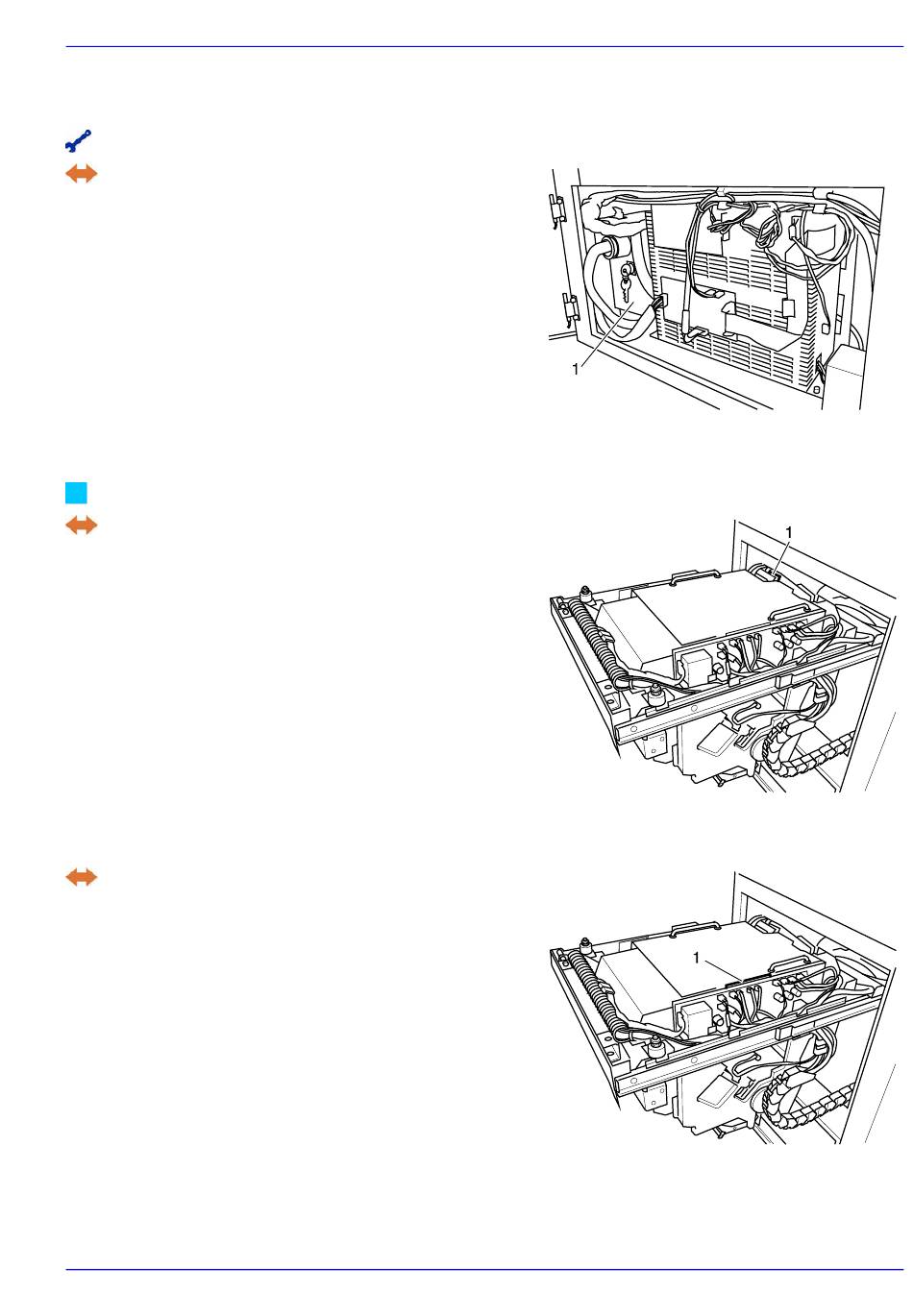

Lasernetzteil austauschen

Inbusschlüssel 3,0

Lasernetzteil ausbauen:

− Kabel lösen:

1. Netzkabel für Laser 220V rechts vom

Printernetzteil (2 Schrauben)

2. Kabel am Netzteil

3. Remote an PO_GS01

− Lasernetzteil abschrauben (4 Schrauben) und

LA_GS01 LFB-Verteiler austauschen

LFB = Laser Feedback

− LA_GS01 (1) entnehmen:

Die GS liegt hinten in 2 Aufnahmen und ist vorn

nur eingerastet.

LA_GS07 Polygonantrieb austauschen

− GS entnehmen: 4 Schrauben

Darauf achten, daß die Schrauben nicht in die

Printwalze fallen!

AGFA d-lab.3

2001-01-02 /PN 9009
