Scanner

Spiegelschacht

Der Spiegelschacht beeinflußt die Gesamthelligkeit
und die Ausleuchtung.
Die beiden Spiegelschächte können beliebig oft
gewechselt werden. Bei einem Wechsel wird eine
komplette Initialisierung inklusive Kalibrierung
durchgeführt.
Spiegelschachtvarianten
− Schnell für Format 135 und kleiner
(kleiner Lichtdurchlaß, deswegen schneller)
− Langsam für Formate ab 4.5x6
(großer Lichtdurchlaß, deswegen langsamer)
Spiegelschachtmotor MB_MO01
Mit dem Motor MB_MO01 wird eine zusätzliche
Streuscheibe in den Strahlengang geklappt. An

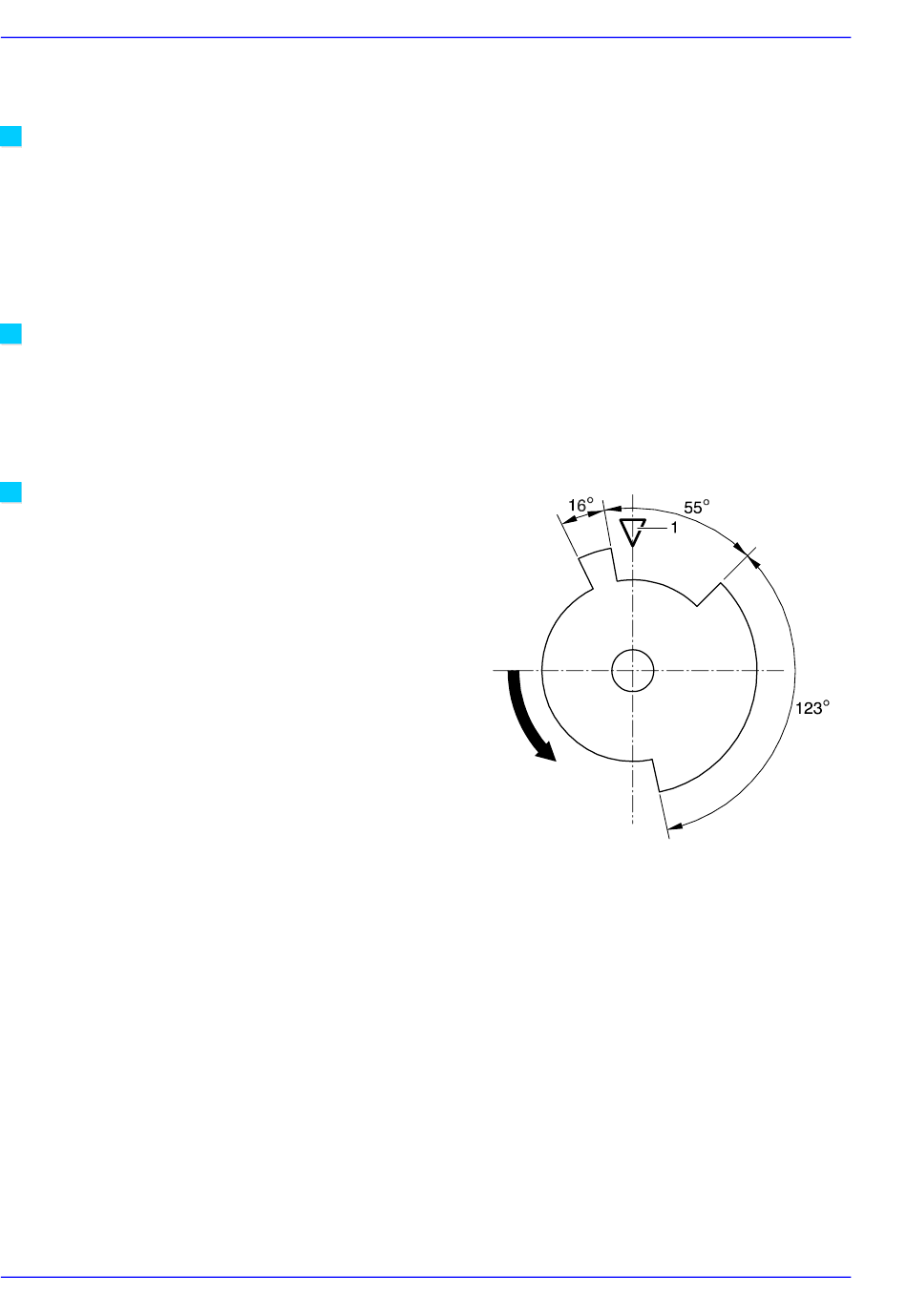

der Motorachse ist eine Steuerscheibe befestigt,
die mit unterschiedlichen Segmenten die
Lichtschranke abdeckt.
Die Position des Motors wird durch die
Lichtschranke MB_LS01 ermittelt. Anhand von
Laufzeiten, kann die Software feststellen, in
welcher Position sich der Motor befindet.
Bei einem Dunkel/Hell-Übergang der
Lichtschranke (1) wird der Motor automatisch von
der Hardware angehalten (Signal MB_DONE).
Wird der Motor wieder eingeschaltet, fährt er
automatisch zur nächsten Position. Aus der
unterschiedlichen Länge der Segmente kann die
Position ermittelt werden.
Der Motor läuft bis zu 30° nach.
