AGFA d-lab.3 Technische Dokumentation Seite 374

Reparatur

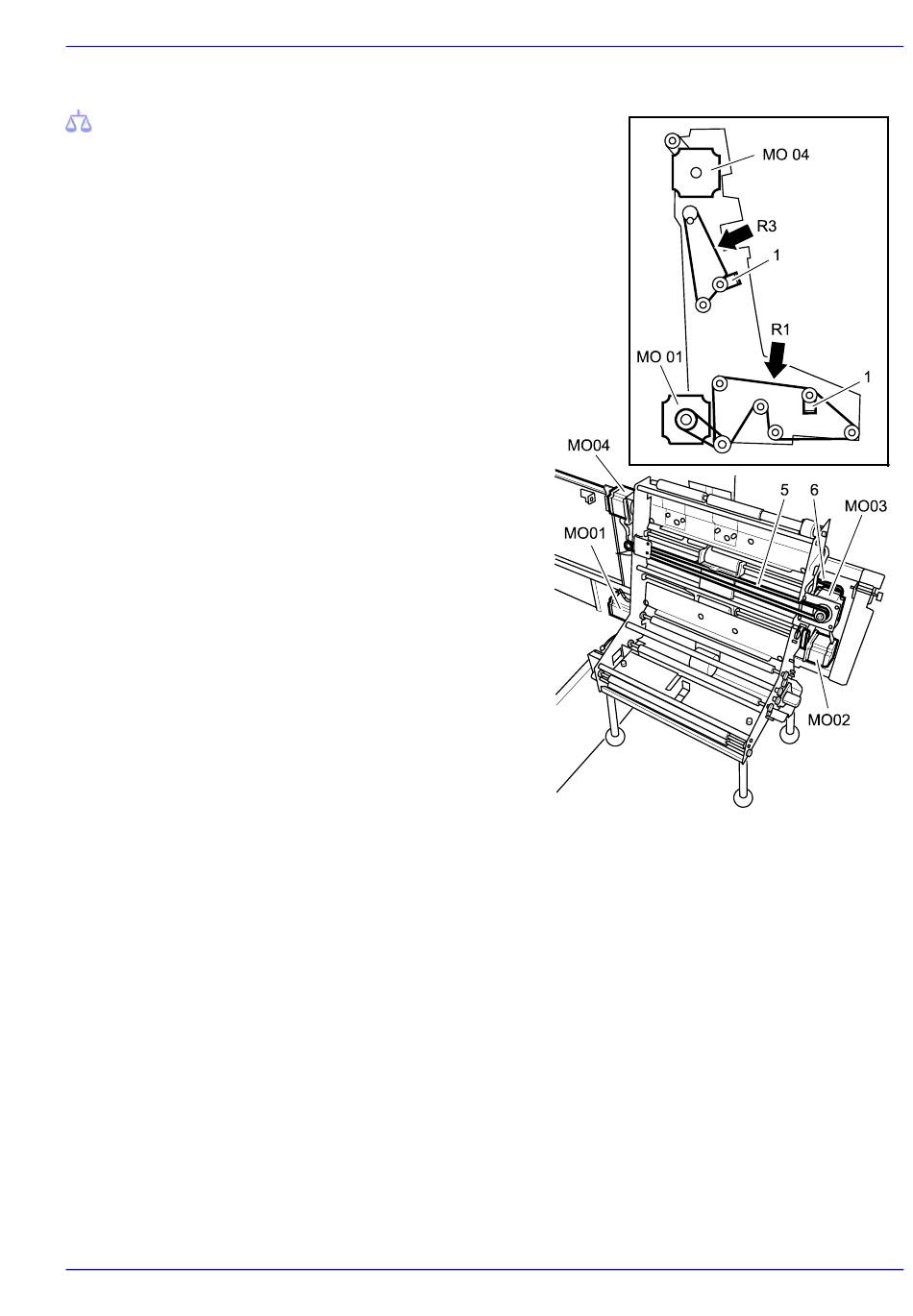

Riemenspannungen einstellen:
− Motor in die Spannrichtung drücken (außer
MO03) und bei folgendem Spannmoment
befestigen (die Eigengewichte der Motoren sind
dabei berücksichtigt):
− Motor 01
− Motor 02
− Motor 03
− Motor MO04 wird nur eingesetzt:
Die Riemenspannung wird auf der Gegenseite an
den Spannstücken eingestellt. Beide Riemen (5)
und (6) für MO03 sind mit 27 N zu spannen.
− Funktionsprüfung der Motoren mit den Scripten:
MO01.txt, MO02.txt, MO03test.txt, MO04.txt
Dazu Servicekabel anschließen und im Service
o.g. Script aufrufen:
Scripts/scripts_printer/data_ld/motore
− Die in den Scripts einzugebende Zyklenanzahl
definiert die Anzahl möglicher Neustarts bei
einem Aufruf. Bis zur Betätigung der STOP-Taste
läuft der Motor ständig.
− Im Script MO03text.txt wird nach einer
Initialisierung der Schlitten in der Mitte
angehalten. Nach Bestätigung des zu
messenden Wertes erfolgt ein Dauerlauf mit
kurzen Halts, solange bis der Bediener die
STOP-Taste betätigt.
AGFA d-lab.3
35 N
6 N
6 N
1 Riemenspanner
R1 16 N
R3 12 N
2001-01-02 /PN 9009
Printer
dlabr291
6.4.55
