Printer

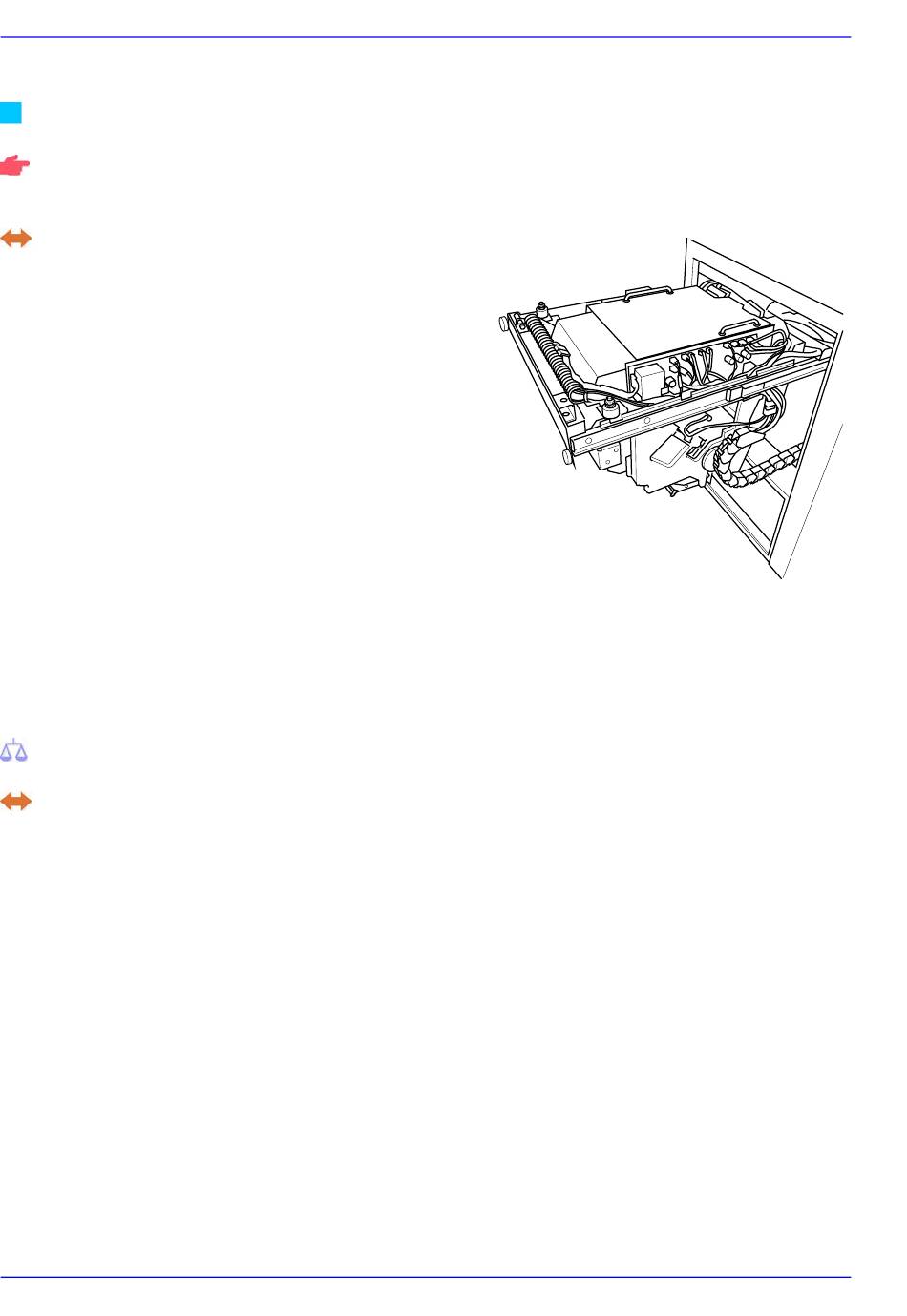

Belichtungseinheit komplett austauschen
Austausch notwendig:
Printwalze beschädigt
Für den Austausch ist eine 2. Hilfsperson
notwendig, da die Belichtungseinheit ca. 50 kg
wiegt.
− Laserkabel am Laser lösen:
− PE herausziehen
− eventuell TU herausziehen
− Verkleidung am Laser abschrauben
− Arretierschrauben am Kabel lösen
− Laserkabel abziehen
− Stromversorgungskabel am Netzteil abziehen
− Datenkabel am SPI-GS abziehen
− Kabel aus Schleppkette entnehmen
− Je 4 Befestigungsschrauben an Teleskop-
schienen lösen:
Durch Einschieben der PE in das Gerät kann das
Montageloch der Teleskopschiene nacheinander
über die 3. und 4. Schraube geschoben werden.
− PE am inneren Rahmen fassen und herausheben
oder einen Montagetisch unter PE schieben, so
daß PE auf diesem Tisch aufsitzt
− Teleskopschienen nach innen schieben
Höhenanpassung an die TU vornehmen: siehe
Höhenjustage PE in Register 10
Nach dem Einbau sicherstellen, daß die beiden
Kabel an der Laserdiode richtig in der Fassung
einrasten.
